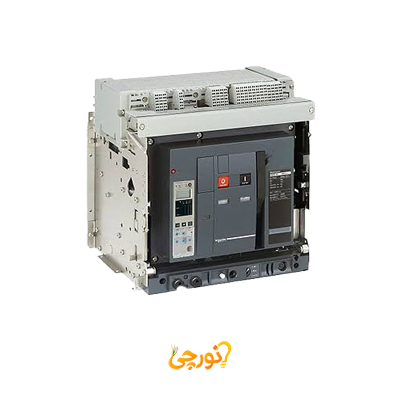

معرفی کلید هوایی 6300 آمپر سه پل NW فیکس 150kA اشنایدر
کلید هوایی (ACB) یکی از حیاتیترین تجهیزات حفاظتی در تابلوهای برق صنعتی و مدارهای الکتریکی است. کلید هوایی 6300 آمپر سه پل NW فیکس 150kA اشنایدر، با بهرهگیری از تکنولوژی روز برند اشنایدر الکتریک و واحد تریپ هوشمند Micrologic 2.0E در بدنه قدرتمند سری NW، نقش لاین اصلی را در محافظت از شبکه در برابر اتصال کوتاع و اضافه بار ایفا میکند. این دستگاه با رنج جریان نامی ۶۳۰۰ آمپر، قدرت قطع چشمگیر ۱۵۰ کیلوآمپر و ولتاژ کاری ۶۹۰ ولت، امنیت بالایی را برای تجهیزات تضمین میکند. نصب این کلید استاندارد، نه تنها از آسیبهای فاجعهبار به سیستم در شبکههایی با بالاترین سطح اتصال کوتاع جلوگیری میکند، بلکه امکان مدیریت دقیق، مانیتورینگ مصرف و پایدار جریان را در مصارف به شدت سنگین به شکل چشمگیری افزایش میدهد.
ساختار و ویژگیهای فنی
- طراحی مستحکم و نصب فیکس: دارای ابعاد استاندارد (352X767X297 میلیمتر) مختص سری NW با ساختار مقاوم و نحوه نصب ثابت که برای تابلوهای برق صنعتی ایدهآل بوده و شارژ فنر کلید به صورت دستی انجام میشود.
- ظرفیت فوقالعاده بالا و پلهای حفاظت شده: رنج جریان نامی 6300 آمپر، ولتاژ کاری 690 ولت AC، دارای 3 پل (3P) با حفاظت کامل (3d) برای شبکههای سه فاز به شدت سنگین.
- قدرت قطع چشمگیر 150kA: توانایی قطع ایمن مدار در بحرانیترین شرایط اتصال کوتاع شدید تا ۱۵۰ کیلوآمپر، که بالاترین سطح حفاظت را در تابلوهای برق فراهم کرده و از خرابی شدید تجهیزات و آتشسوزی در صنایع فوق حساس جلوگیری میکند.
- واحد تریپ هوشمند Micrologic 2.0E: مجهز به رله محافظتی قابل تنظیم اشنایدر که تنظیمات دقیق جریان و حفاظتها را برای کاربر فراهم میآورد.
- اصالت کالا و شمارهگذاری دقیق: تولید شده با کد فنی جهانی NW63H23P2EF از سری ساخت NW63H2 (سری H2 با قدرت قطع بسیار بالا) و کد فنی اشنایدر 48119 که تضمینکننده اصل بودن قطعه است.
کاربردها و مصارف
این کلید هوایی به دلیل طراحی قدرتمندِ سری NW، ظرفیت ۶۳۰۰ آمپری، قدرت قطع چشمگیر و تریپ هوشمند، کاربردهای بسیار حساس و خاصی در صنایع دارد:
- صنایع فوق سنگین و نیروگاهی: حفاظت کامل از مدارهای اصلی تغذیه در پالایشگاهها، صنایع فولاد، نیروگاهها و مجتمعهای پتروشیمی که هم مصرف به شدت بالایی دارند و هم سطح اتصال کوتاع در آنها به شدت بالاست.
- تاسیسات برقی فوق حساس: استفاده به عنوان کلید اصلی در تابلوهای برق پایین (LV) مراکز داده، بیمارستانها و مجتمعهای تجاری حیاتی.
- انتخاب تخصصی و حیاتی: کلید هوایی NW فیکس 6300 آمپر اشنایدر، به دلیل واحد تریپ Micrologic 2.0E و قدرت قطع ۱۵۰kA، گزینهای ضروری و اجتنابناپذیر برای مهندسین طراح تابلو برق با نیاز به حداکثر سطح ایمنی و مدیریت هوشمند مصرف انرژی است.
مزایای کلیدی
- ایمنی در بالاترین سطح ممکن: قدرت قطع ۱۵۰ کیلوآمپر در کنار تریپ یون هوشمند، خطرات ناشی از اتصال کوتاع فاجعهبار در مدارهای 690 ولتی را به صفر میرساند.
- تنظیمات دقیق و انعطافپذیری: واحد تریپ Micrologic 2.0E اجازه میدهد تا کلید کاملاً بر اساس نیازهای دقیق پروژه و مشخصات بار در شبکههای فوق حساس تنظیم شود.
- ساختار فوقالعاده بادوام (سری NW): ابعاد استاندارد و مکانیزم شارژ دستی باکیفیت اشنایدر در سری NW، دوام و تحمل بالای کلید را در سختترین شرایط صنعتی و الکتریکی تضمین میکند.
- تضمین اصالت با شمارهگذاری اختصاصی: در اختیار داشتن کدهای فنی جهانی و کد اختصاصی اشنایدر (48119)، خرید ایمن و بدون خطر قطعات تقلبی را فراهم میسازد.
نکات مهم در هنگام خرید و نصب
هنگام خرید کلید هوایی اشنایدر، حتماً اصالت مدل NW63H23P2EF (کد 48119) و نشانهای شناسایی برند اشنایدر الکتریک را روی بدنه بررسی کنید. پیش از نصب، ابعاد تابلو و فضای مورد نیاز برای قرارگیری کلید (352X767X297 میلیمتر) را به دقت مشخص نمایید. توجه داشته باشید که واحد تریپ Micrologic 2.0E و قدرت قطع ۱۵۰kA (سیری H2)، آن را از کلیدهای معمولی متمایز میکند و برای تابلوهای اصلی با رنج 6300 آمپر و سطح اتصال کوتاع به شدت بالا کاملاً الزامی است. توصیه میشود برای اطمینان از گارانتی و قیمت کلید هوایی 6300 آمپر سه پل NW فیکس 150kA اشنایدر، این محصول را تنها از فروشگاههای معتبر تجهیزات برق صنعتی تهیه کنید. نکته مهم: پیش از نصب و راهاندازی، حتماً نسبت به استفاده از شینههای مسیبگر و با مقطع کاملاً متناسب با ظرفیت ۶۳۰۰۰ آمپر، تنظیم دقیق پارامترهای واحد تریپ و تست مکانیزم قطع و وصل با شارژ دستی طبق دفترچه راهنمای اشنایدر اقدام نمایید.
