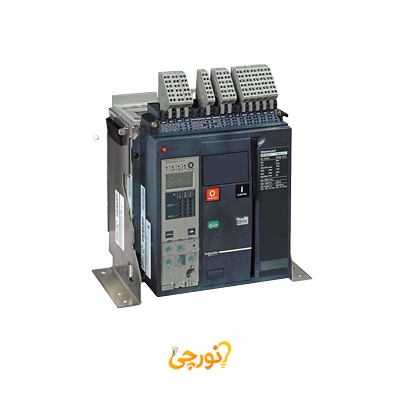

معرفی کلید هوایی 630 آمپر چهار پل NT کشویی 42kA میکرولوژیک 6E اشنایدر
کلید هوایی (ACB) یکی از حیاتیترین تجهیزات حفاظتی در تابلوهای برق صنعتی و مدارهای الکتریکی است. کلید هوایی 630 آمپر چهار پل NT کشویی 42kA میکرولوژیک 6E اشنایدر، با بهرهگیری از تکنولوژی روز برند اشنایدر الکتریک و واحد تریپ هوشمند پیشرفته Micrologic 6.0E در بدنه قدرتمند سری NT، نقش لاین اصلی را در محافظت از شبکه در برابر اتصال کوتاع و اضافه بار ایفا میکند. این دستگاه با رنج جریان نامی ۶۳۰ آمپر، قدرت قطع مناسب ۴۲ کیلوآمپر و ولتاژ کاری ۶۹۰ ولت، امنیت بالایی را برای تجهیزات تضمین میکند. نصب این کلید استاندارد به صورت کشویی، نه تنها از آسیبهای ناشی از اتصال کوتاع در شبکههای توزیعی جلوگیری میکند، بلکه با بهرهمندی از تریپ 6.0E، امکان مدیریت دقیق، مانیتورینگ دقیق مصرف انرژی و اندازهگیری پارامترهای شبکه را در مصارف صنعتی و تجاری به شکل چشمگیری افزایش میدهد.
ساختار و ویژگیهای فنی
- طراحی مستحکم و نصب کشویی: دارای ابعاد استاندارد (322X358X276.5 میلیمتر) مختص سری NT با ساختار مقاوم و نحوه نصب کشویی که تعمیر و نگهداری و جایگزینی کلید را بدون قطع کامل مدار فراهم میکند و شارژ فنر کلید به صورت دستی انجام میشود.
- ظرفیت مناسب و 4 پل حفاظت شده: رنج جریان نامی 630 آمپر، ولتاژ کاری 690 ولت AC، دارای 4 پل (4P) با موقعیت پل خنثی در سمت چپ، ارائهدهنده حفاظت کامل برای شبکههای سه فاز و نول.
- قدرت قطع استاندارد 42kA: توانایی قطع ایمن مدار در شرایط اتصال کوتاع تا ۴۲ کیلوآمپر، که سطح مناسبی از حفاظت را در تابلوهای برق فراهم کرده و از خرابی تجهیزات در صنایع متوسط و تاسیسات تجاری جلوگیری میکند.
- واحد تریپ هوشمند پیشرفته Micrologic 6.0E: مجهز به رله محافظتی قابل تنظیم اشنایدر با قابلیت اندازهگیری دقیق انرژی، جریان، ولتاژ، توان و هارمونیکها که علاوه بر حفاظت کامل، امکان مانیتورینگ حرفهای مصرف برق را فراهم میآورد.
- اصالت کالا و شمارهگذاری دقیق: تولید شده با کد فنی جهانی NT06H14P6ED از سری ساخت NT06H1 (سری H1 با قدرت قطع استاندارد) و کد فنی اشنایدر 47205 که تضمینکننده اصل بودن قطعه است.
کاربردها و مصارف
این کلید هوایی به دلیل طراحی کارآمدِ سری NT، مکانیزم کشویی، رنج جریان ۶۳۰ آمپری، قدرت قطع ۴۲ کیلوآمپر و تریپ هوشمند اندازهگیر، کاربردهای گستردهای در صنایع و تاسیسات دارد:
- صنایع متوسط و مجتمعهای تجاری: حفاظت کامل از مدارهای اصلی تغذیه در کارخانجات متوسط، ساختمانهای تجاری بزرگ و مجتمعهای اداری که نیاز به کلیدهای چهار پل با قابلیت قطع و وصل ایمن و پایش دقیق مصرف انرژی دارند.
- تاسیسات برق توزیعی و مدیریت انرژی: استفاده به عنوان کلید اصلی یا فرعی در تابلوهای برق پایین (LV) بیمارستانها، هتلها و مراکز داده که دسترسی آسان برای سرویسدهی کلید کشویی و ثبت دقیق پارامترهای الکتریکی (توسط تریپ 6.0E) اهمیت بالایی دارد.
- انتخاب تخصصی: کلید هوایی NT کشویی 4 پل اشنایدر، به دلیل واحد تریپ اندازهگیر Micrologic 6.0E، قدرت قطع ۴۲kA و پل خنثی مستقل در سمت چپ، گزینهای ایدهآل برای مهندسین طراح تابلو برق با نیاز به حفاظت کامل از خطوط نول، قابلیت تعمیرات آسان و یکپارچگی با سیستمهای مدیریت انرژی (BMS) است.
مزایای کلیدی
- ایمنی و قطع مطمئن: قدرت قطع ۴۲ کیلوآمپر در کنار تریپ یون هوشمند، خطرات ناشی از اتصال کوتاع در مدارهای 690 ولتی را به حداقل میرساند.
- مانیتورینگ پیشرفته و انعطافپذیری: واحد تریپ Micrologic 6.0E علاوه بر تنظیمات دقیق حفاظتی، امکان اندازهگیری انرژی و پارامترهای کیفی برق را فراهم میکند تا کلید کاملاً بر اساس نیازهای دقیق پروژههای بهینهسازی مصرف تنظیم شود.
- ساختار بادوام (سری NT) با قابلیت کشویی: ابعاد استاندارد و جمعوجور، مکانیزم شارژ دستی باکیفیت و طراحی کشویی اشنایدر در سری NT، دوام بالای کلید را تضمین کرده و تعمیرات را بدون توقف طولانیمدت برق امکانپذیر میسازد.
- تضمین اصالت با شمارهگذاری اختصاصی: در اختیار داشتن کدهای فنی جهانی و کد اختصاصی اشنایدر (47205)، خرید ایمن و بدون خطر قطعات تقلبی را فراهم میسازد.
نکات مهم در هنگام خرید و نصب
هنگام خرید کلید هوایی اشنایدر، حتماً اصالت مدل NT06H14P6ED (کد 47205) و نشانهای شناسایی برند اشنایدر الکتریک را روی بدنه بررسی کنید. پیش از نصب، ابعاد تابلو و فضای مورد نیاز برای قرارگیری کلید (322X358X276.5 میلیمتر) و همچنین فضای لازم برای حرکت ریل کشویی را به دقت مشخص نمایید. توجه داشته باشید که واحد تریپ پیشرفته Micrologic 6.0E (با قابلیت اندازهگیری انرژی)، قدرت قطع ۴۲kA (سری H1)، تعداد 4 پل (با پل نول در سمت چپ) و نوع نصب کشویی، آن را از کلیدهای معمولی متمایز میکند. توصیه میشود برای اطمینان از گارانتی و قیمت کلید هوایی 630 آمپر چهار پل NT کشویی 42kA میکرولوژیک 6E اشنایدر، این محصول را تنها از فروشگاههای معتبر تجهیزات برق صنعتی تهیه کنید. نکته مهم: پیش از نصب و راهاندازی، حتماً نسبت به استفاده از شینههای مسی با مقطع کاملاً متناسب با رنج ۶۳۰ آمپر، تنظیم دقیق پارامترهای حفاظتی و اندازهگیری واحد تریپ 6.0E، چک کردن سلامت ریلهای کشویی و تست مکانیزم قطع و وصل با شارژ دستی طبق دفترچه راهنمای اشنایدر اقدام نمایید.
