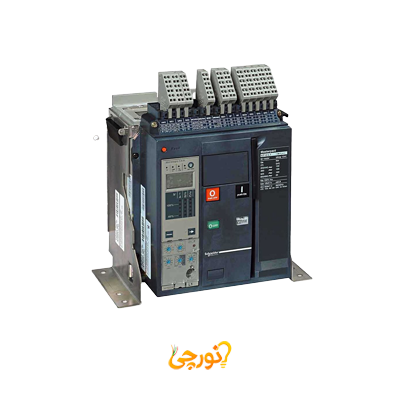

معرفی کلید هوایی 630 آمپر چهار پل NT فیکس 50kA اشنایدر
کلید هوایی (ACB) یکی از حیاتیترین تجهیزات حفاظتی در تابلوهای برق صنعتی و مدارهای الکتریکی است. کلید هوایی 630 آمپر چهار پل NT فیکس 50kA اشنایدر، با بهرهگیری از تکنولوژی روز برند اشنایدر الکتریک و واحد تریپ هوشمند Micrologic 2.0E در بدنه قدرتمند سری NT، نقش لاین اصلی را در محافظت از شبکه در برابر اتصال کوتاع و اضافه بار ایفا میکند. این دستگاه با رنج جریان نامی ۶۳۰ آمپر، قدرت قطع بالا ۵۰ کیلوآمپر و ولتاژ کاری ۶۹۰ ولت، امنیت بالایی را برای تجهیزات تضمین میکند. نصب ثابت (فیکس) این کلید استاندارد، با ایجاد اتصالی مستقیم و پایدار، از آسیبهای ناشی از اتصال کوتاع در شبکههای توزیعی جلوگیری میکند و امکان مدیریت دقیق و پایدار جریان را در مصارف صنعتی و تجاری فراهم میآورد.
ساختار و ویژگیهای فنی
- طراحی مستحکم و نصب فیکس: دارای ابعاد استاندارد (322X288X277 میلیمتر) و وزن ۳۹ کیلوگرم مختص سری NT با ساختار مقاوم و نحوه نصب ثابت که برای تابلوهای برق با فضای محدود ایدهآل بوده و شارژ فنر کلید به صورت دستی انجام میشود.
- ظرفیت مناسب و 4 پل حفاظت شده: رنج جریان نامی 630 آمپر، ولتاژ کاری 690 ولت AC، دارای 4 پل (4P) ارائهدهنده حفاظت کامل برای شبکههای سه فاز و نول.
- قدرت قطع بالا 50kA: توانایی قطع ایمن مدار در شرایط اتصال کوتاع تا ۵۰ کیلوآمپر، که سطح بالایی از حفاظت را در تابلوهای برق فراهم کرده و از خرابی تجهیزات در صنایع و تاسیسات تجاری جلوگیری میکند.
- واحد تریپ هوشمند Micrologic 2.0E: مجهز به رله محافظتی قابل تنظیم اشنایدر که تنظیمات دقیق جریان و حفاظتها را برای کاربر فراهم میآورد.
- اصالت کالا و شمارهگذاری دقیق: تولید شده با کد فنی جهانی NT06H24P2EF از سری ساخت NT06H2 (سری H2 با قدرت قطع بالا) و کد فنی اشنایدر 47203 که تضمینکننده اصل بودن قطعه است.
کاربردها و مصارف
این کلید هوایی به دلیل طراحی کارآمدِ سری NT، نصب فیکس و اقتصادی، رنج جریان ۶۳۰ آمپری، قدرت قطع ۵۰ کیلوآمپر و تریپ هوشمند، کاربردهای گستردهای در صنایع و تاسیسات دارد:
- صنایع متوسط و مجتمعهای تجاری: حفاظت کامل از مدارهای اصلی تغذیه در کارخانجات متوسط، ساختمانهای تجاری بزرگ و مجتمعهای اداری که نیاز به کلیدهای چهار پل با اتصال مستقیم و بدون نیاز به مکانیزم کشویی دارند.
- تاسیسات برق توزیعی: استفاده به عنوان کلید اصلی یا فرعی در تابلوهای برق پایین (LV) بیمارستانها، هتلها و مراکز خرید که تابلوهای برق به صورت دائم نصب شده و جابجایی کلید در آنها مد نظر نیست.
- انتخاب تخصصی: کلید هوایی NT فیکس 4 پل اشنایدر، به دلیل واحد تریپ Micrologic 2.0E، قدرت قطع ۵۰kA و طراحی ثابت، گزینهای اقتصادی و ایدهآل برای مهندسین طراح تابلو برق با نیاز به حفاظت کامل از خطوط نول، ابعاد جمعوجور و مدیریت هوشمند مصرف انرژی است.
مزایای کلیدی
- ایمنی و قطع مطمئن: قدرت قطع ۵۰ کیلوآمپر در کنار تریپ یون هوشمند، خطرات ناشی از اتصال کوتاع در مدارهای 690 ولتی را به حداقل میرساند.
- تنظیمات دقیق و انعطافپذیری: واحد تریپ Micrologic 2.0E اجازه میدهد تا کلید کاملاً بر اساس نیازهای دقیق پروژه و مشخصات بار در شبکههای تجاری و صنعتی تنظیم شود.
- ساختار بادوام و نصب مستقیم (سری NT): ابعاد استاندارد و وزن بهینه ۳۹ کیلوگرم، مکانیزم شارژ دستی باکیفیت و طراحی فیکس اشنایدر در سری NT، دوام و تحمل بالای کلید را در برابر اتصالات مستقیم و لرزشها تضمین میکند.
- تضمین اصالت با شمارهگذاری اختصاصی: در اختیار داشتن کدهای فنی جهانی و کد اختصاصی اشنایدر (47203)، خرید ایمن و بدون خطر قطعات تقلبی را فراهم میسازد.
نکات مهم در هنگام خرید و نصب
هنگام خرید کلید هوایی اشنایدر، حتماً اصالت مدل NT06H24P2EF (کد 47203) و نشانهای شناسایی برند اشنایدر الکتریک را روی بدنه بررسی کنید. پیش از نصب، ابعاد تابلو و فضای مورد نیاز برای قرارگیری کلید (322X288X277 میلیمتر) را به دقت مشخص نمایید. توجه داشته باشید که واحد تریپ Micrologic 2.0E، قدرت قطع ۵۰kA (سری H2)، تعداد 4 پل و نوع نصب فیکس، آن را از کلیدهای کشویی متمایز میکند و برای تابلوهای اصلی با رنج 630 آمپر و سطح اتصال کوتاع بالا کاملاً کاربردی است. توصیه میشود برای اطمینان از گارانتی و قیمت کلید هوایی 630 آمپر چهار پل NT فیکس 50kA اشنایدر، این محصول را تنها از فروشگاههای معتبر تجهیزات برق صنعتی تهیه کنید. نکته مهم: پیش از نصب و راهاندازی، حتماً نسبت به استفاده از شینههای مسی با مقطع کاملاً متناسب با رنج ۶۳۰ آمپر، محکم کردن کامل پیچهای اتصال به دلیل نوع نصب فیکس، تنظیم دقیق پارامترهای واحد تریپ و تست مکانیزم قطع و وصل با شارژ دستی طبق دفترچه راهنمای اشنایدر اقدام نمایید.
