خرید لیمیت سوئیچ قرقرهای قابلتنظیم اشنایدر
| برند صنعتی | اشنایدر |
|---|---|
| درجه حفاظت صنعتی | IP65 |
| نوع محصول صنعتی | لیمیت سوئیچ |
| جنس بدنه صنعتی | پلاستیکی |

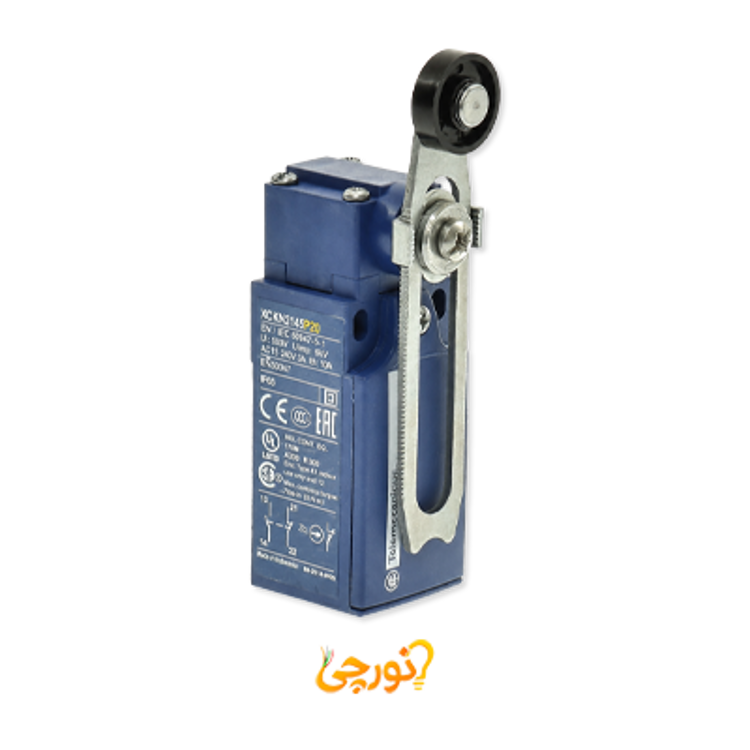

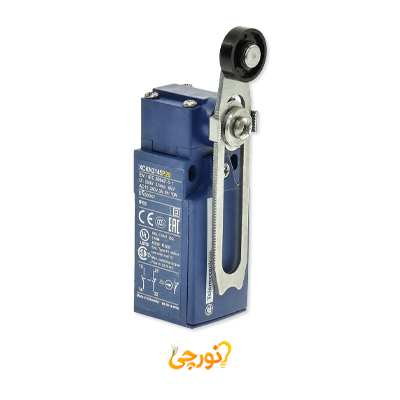

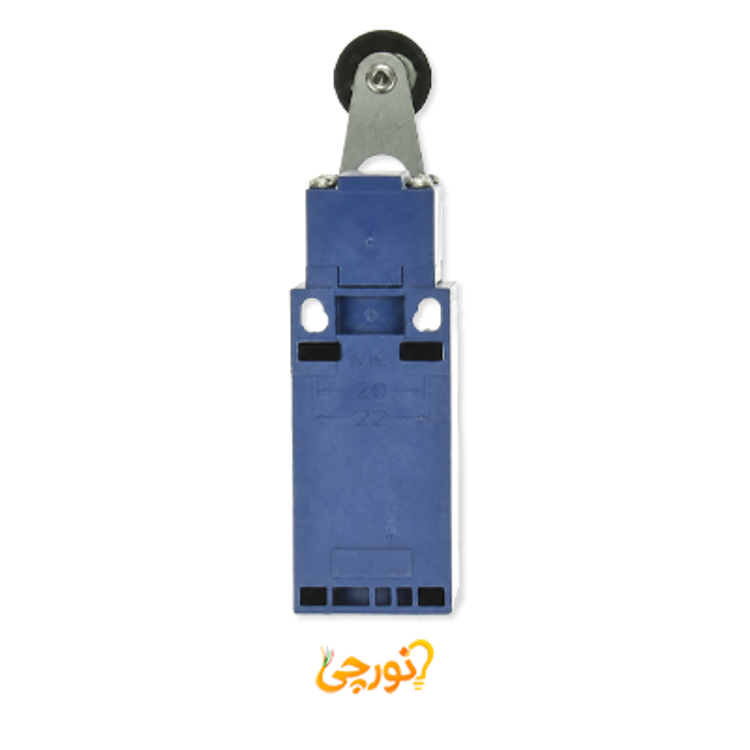

لیمیت سوئیچ XCKN2145P20 یک کلید موقعیت الکترومکانیکی از خانواده XC Standard است که برای تشخیص موقعیت، کنترل حرکت و محدودکردن مسیر قطعات متحرک در ماشینآلات صنعتی استفاده میشود. این مدل دارای هد چرخشی و اهرم قرقرهای ترموپلاستیکی با طول قابلتنظیم است و با برخورد جانبی بادامک از دو جهت فعال میشود.
بدنه و هد این لیمیت سوئیچ از پلاستیک ساخته شدهاند. اهرم قرقرهای با مکانیزم بازگشت فنری کار میکند و حرکت مکانیکی را از طریق مکانیزم سریع داخلی به تغییر وضعیت کنتاکتهای 1NC+1NO تبدیل میکند. قابلیت تنظیم طول اهرم امکان هماهنگکردن محل قرقره با مسیر حرکت بادامک را فراهم میکند و برای ماشینآلاتی که فاصله عملگر تا بدنه ثابت نیست، کاربردی است.
لیمیت سوئیچ XCKN2145P20 با بدنه پلاستیکی، اهرم قرقرهای ترموپلاستیکی قابلتنظیم، تحریک جانبی دوطرفه و کنتاکت سریع 1NC+1NO، برای تشخیص عبور یا رسیدن قطعات متحرک به موقعیت مشخص مناسب است. پیش از خرید، طول موردنیاز اهرم، جهت برخورد بادامک، گشتاور تحریک، سرعت حرکت، ورودی کابل و درجه حفاظت موردنیاز را بررسی کنید.
با برخورد جانبی بادامک یا قطعه متحرک به قرقره، اهرم حول محور هد میچرخد و مکانیزم سریع داخلی را فعال میکند. در نتیجه، کنتاکت NC باز و کنتاکت NO بسته میشود. پس از عبور یا عقبرفتن قطعه، فنر داخلی اهرم را به موقعیت اولیه بازمیگرداند و کنتاکتها نیز به وضعیت عادی خود برمیگردند.
هد این مدل از دو جهت قابل تحریک است. طول اهرم نیز پیش از بهرهبرداری متناسب با فاصله بدنه سوئیچ تا مسیر حرکت بادامک تنظیم میشود. تغییر طول اهرم علاوه بر موقعیت قرقره، روی گشتاور واردشده به هد نیز اثر میگذارد؛ بنابراین اهرم باید در محدوده مجاز و بهگونهای تنظیم شود که حرکت کامل و مطمئن سوئیچ بدون فشار بیشازحد انجام شود.
در لیمیت سوئیچهای دارای اهرم ثابت، فاصله قرقره تا محور هد تغییر نمیکند و محل نصب سوئیچ باید دقیقاً با مسیر حرکت بادامک هماهنگ شود. در مدل XCKN2145P20 طول اهرم قابلتغییر است؛ بنابراین میتوان موقعیت قرقره را با فاصله قطعه متحرک یا محدودیتهای محل نصب هماهنگ کرد.
اهرم قابلتنظیم انعطاف بیشتری هنگام نصب فراهم میکند، اما تنظیم طول آن باید پیش از راهاندازی نهایی تثبیت شود. شلبودن اتصال اهرم یا تنظیم نامناسب میتواند نقطه تحریک، گشتاور واردشده و تکرارپذیری عملکرد را تحتتأثیر قرار دهد.
پوش باتن معمولاً با فشار مستقیم دست کاربر فعال میشود، اما لیمیت سوئیچ فرمان خود را از حرکت مکانیکی دستگاه دریافت میکند. با رسیدن بخش متحرک دستگاه به محدوده تعیینشده، بادامک با قرقره تماس پیدا کرده و لیمیت سوئیچ بهصورت خودکار فرمان توقف، قطع حرکت یا تغییر وضعیت مدار را صادر میکند.
لیمیت سوئیچها علاوه بر کنترل حرکت، در سیستمهای ایمنی و نظارتی نیز کاربرد دارند. تشخیص بستهبودن حفاظ دستگاه، کنترل درهای صنعتی و جلوگیری از ادامه حرکت مکانیزم پس از رسیدن به محدوده تعیینشده، نمونههایی از این کاربردها هستند.
لیمیت سوئیچ باید در موقعیتی نصب شود که بادامک بهصورت جانبی، تدریجی و کنترلشده با قرقره تماس پیدا کند. شکل بادامک باید با زاویه تحریک ۳۰ درجه و جهت حرکت اهرم هماهنگ باشد. همچنین باید از برخورد مستقیم و ضربهای، فشار محوری، بار جانبی شدید یا عبور بیشازحد اهرم جلوگیری شود.
طول اهرم را پیش از راهاندازی متناسب با مسیر حرکت قطعه تنظیم و اتصال آن را کاملاً محکم کنید. حداقل گشتاور لازم برای تریپ این مدل ۰٫۱ نیوتنمتر و حداکثر سرعت تحریک آن ۱٫۵ متر بر ثانیه است. برای حفظ درجه حفاظت IP65 باید از گلند M20×1.5 و کابل دارای قطر خارجی ۷ تا ۱۳ میلیمتر استفاده شود.
پس از نصب، حرکت آزادانه قرقره، محکمبودن اهرم، بازگشت فنری و تغییر صحیح وضعیت کنتاکتهای NO و NC آزمایش شود. تنظیمات مکانیکی باید بهگونهای باشد که بادامک پس از تریپ، فشار مداوم و بیشازحد به اهرم وارد نکند.
این مدل دارای اهرم قرقرهای ترموپلاستیکی با طول قابلتنظیم، هد چرخشی و مکانیزم بازگشت فنری است.
این محصول با برخورد جانبی بادامک از دو جهت فعال میشود و تحریک آن براساس بادامک ۳۰ درجه تعریف شده است.
این مدل یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NC+1NO و عملکرد سریع Snap Action دارد.
بله؛ کنتاکت NC این مدل قابلیت بازشدن مثبت دارد. حداقل گشتاور تریپ آن ۰٫۱ نیوتنمتر و حداقل گشتاور بازشدن مثبت ۰٫۱۵ نیوتنمتر است.
عرض محصول ۳۰ میلیمتر، عمق آن ۴۲ میلیمتر و ارتفاع قابلتنظیم آن ۱۰۸ تا ۱۵۷ میلیمتر است. درجه حفاظت محصول IP65 و محدوده دمای عملکرد آن منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد است.
