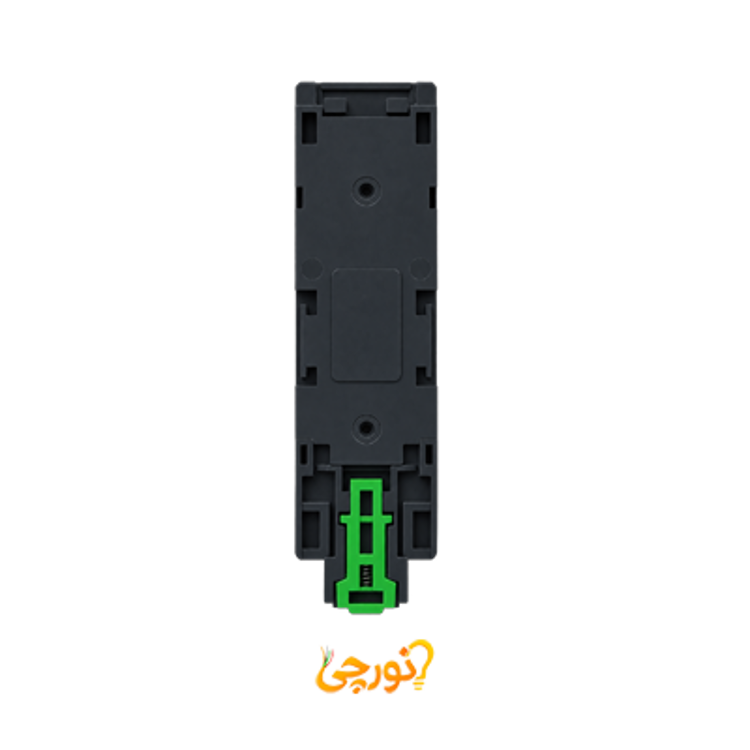

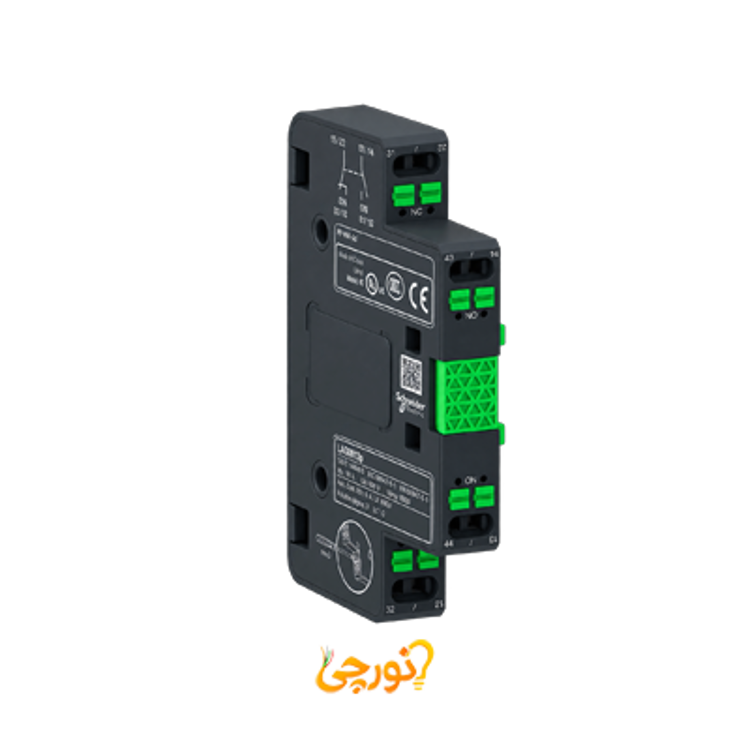

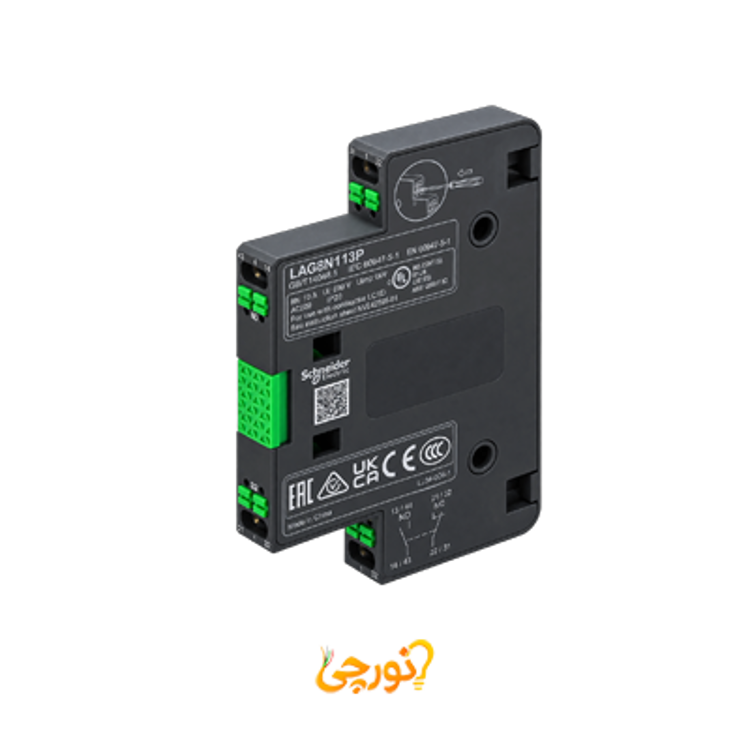

کنتاکت کمکی 1NO+1NC ردیف اول اشنایدر کد LAG8N113P

معرفی کنتاکت کمکی 1NO+1NC ردیف اول اشنایدر کد LAG8N113P برای کنتاکتورهای سری G

کنتاکت کمکی آنی اشنایدر الکتریک با کد فنی LAG8N113P یک لوازم جانبی کاربردی از سری TeSys Giga است که به طور اختصاصی برای کنتاکتورهای سری TeSys G طراحی شده است. ترکیب بندی این قطعه شامل یک کنتاکت باز و یک کنتاکت بسته با عملکرد لحظه ای است. این تجهیز تا ولتاژ کاری 500 ولت AC در فرکانس 25 تا 400 هرتز کار می کند. حداقل ولتاژ سوئیچینگ آن 17 ولت و حداقل جریان سوئیچینگ آن 1 میلی آمپر است. اتصالات برقی این کنتاکت کمکی با ترمینال پیچی مخصوص سیم های جامد و انعطاف پذیر تا مقطع 2.5 میلی متر مربع انجام می شود. طراحی این قطعه بدین صورت است که مستقیما در پهلوی کنتاکتور نصب می شود. این کنتاکت کمکی تا ارتفاع 3000 متر بدون کاهش عملکرد کار می کند. محصولات شرکت اشنایدر الکتریک طبق مقررات سازگار با محیط زیست یعنی استانداردهای RoHS و REACh تولید می شوند.

ویژگی های شاخص کنتاکت کمکی 1NO+1NC ردیف اول اشنایدر

• برند و مدل: این کنتاکت کمکی با کد فنی LAG8N113P از سری TeSys G برند معتبر اشنایدر الکتریک تولید و عرضه شده است.
• تجهیزات سازگار: این لوازم جانبی به طور اختصاصی برای کنتاکتورهای سری G تطبیق داده شده است.
• ترکیب بندی کنتاکتها: دارای یک کنتاکت باز و یک کنتاکت بسته با عملکرد لحظه ای می باشد.
• ولتاژ کاری: نوع ولتاژ عملکردی آن 500 ولت AC در بازه فرکانسی 25 تا 400 هرتز تنظیم شده است.
• مشخصات سوئیچینگ: حداقل ولتاژ سوئیچینگ 17 ولت و حداقل جریان سوئیچینگ 1 میلی آمپر است.
• اتصالات و محل نصب: اتصالات برقی با ترمینال پیچی انجام شده و این قطعه از پهلو روی کنتاکتور نصب می شود.
• ابعاد و وزن: ابعاد این محصول شامل طول 55.8 میلی متر، عرض 15.4 میلی متر و ارتفاع 84.8 میلی متر با وزن 0.05 کیلوگرم است.
• شرایط محیطی: دمای مجاز برای عملکرد بین 25- تا 60 درجه سانتی گراد و برای انبار داری بین 60- تا 80 درجه سانتی گراد می باشد. درجه حفاظت آن برابر با IP20 است.
• استانداردها: مطابق با استانداردهای بین المللی IEC 60947-5-1، UL 60947-5-1، CSA C22.2 No 60947-5-1 و GB 14048.5 تولید شده است.

کاربرد و موارد استفاده کنتاکت کمکی اشنایدر

• تعمیرات تابلو برق: استفاده به عنوان قطعه جانبی برای افزودن یک کنتاکت باز و یک کنتاکت بسته به کنتاکتورهای سری G اشنایدر جهت سیگنال دهی دقیق و لحظه ای.
• مدارهای فرمان صنعتی: به کارگیری در پنل های کنترلی که نیاز به ارسال فیدبک وضعیت کنتاکتور به سیستم های مدیریت یا PLC دارند.
• خطوط تولید صنعتی: مناسب برای مکان هایی که نیاز به قطعات فرمان با کیفیت بالا، اتصال پیچی مطمئن، نصب پهلویی آسان و عملکرد دقیق در مدارهای صنعتی دارند.
