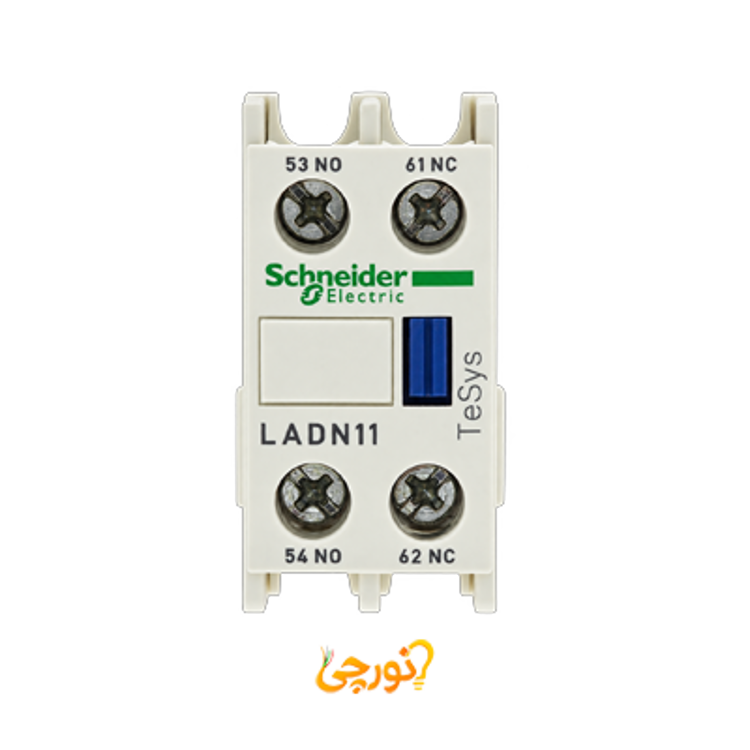

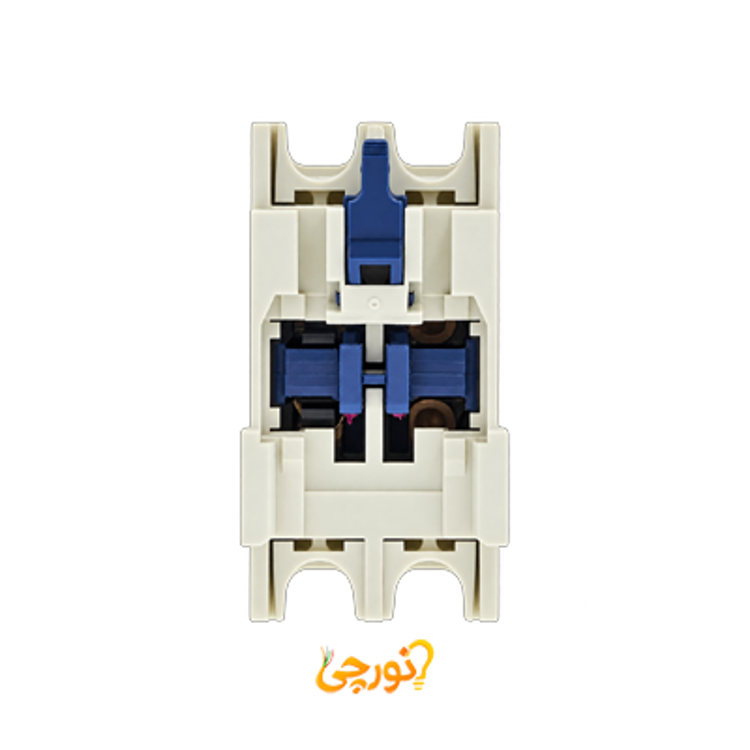

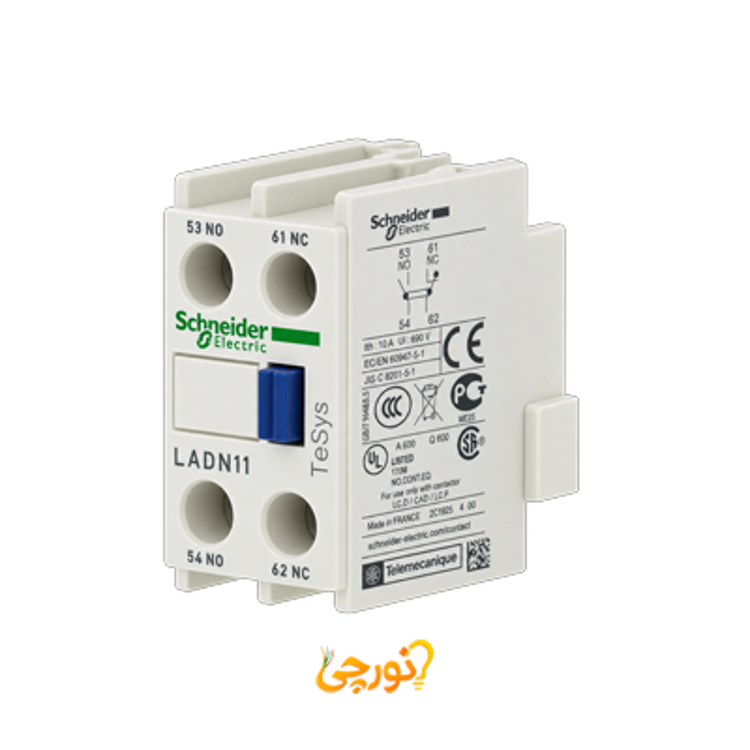

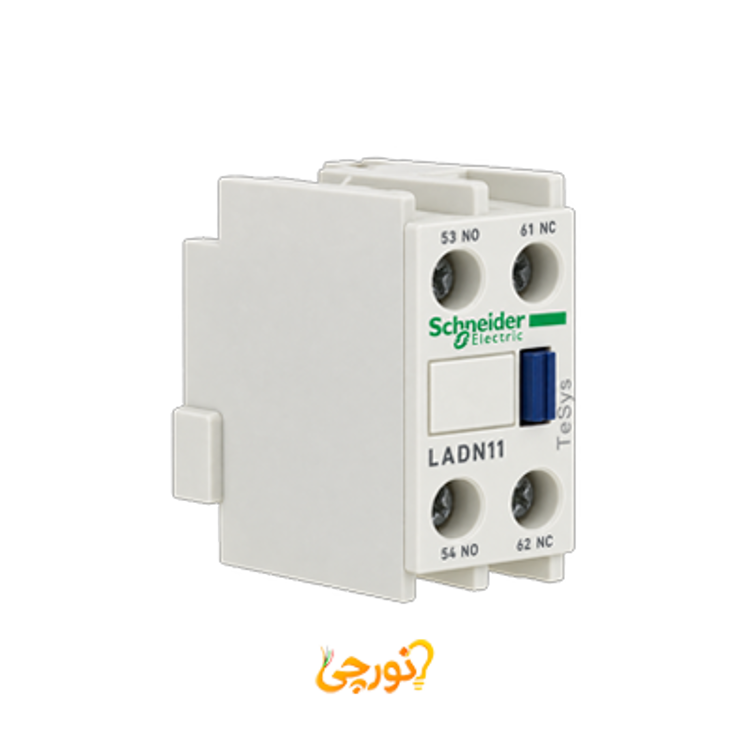

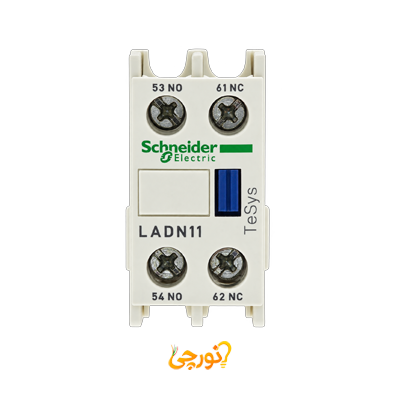

کنتاکت کمکی 1NO+1NC اشنایدر کد LADN11

معرفی کنتاکت کمکی 1NO+1NC اشنایدر کد LADN11 مخصوص کنتاکتور سری D و F

کنتاکت کمکی اشنایدر الکتریک با کد فنی LADN11 یکی از لوازم جانبی بسیار کاربردی است که به صورت مستقیم در جلوی کنتاکتورهای LC1D و LC1F و کنتاکتورهای مدار فرمان CAD نصب می شود. ترکیب بندی کنتاکت ها در این قطعه به صورت یک باز و یک بسته با عملکرد لحظه ای طراحی شده است. رنج ولتاژ عملکردی آن در فرکانس 25 تا 400 هرتز برابر با 690 ولت AC می باشد. حداقل جریان سوئیچینگ این تجهیز 5 میلی آمپر و حداقل ولتاژ سوئیچینگ آن 17 ولت است. این محصول با ابعاد 42 در 26 در 48 میلی متر و درجه حفاظت IP20 عرضه می گردد. دمای مناسب برای نصب و راه اندازی این کنتاکت کمکی منفی 5 تا 60 درجه سانتی گراد و دمای مناسب برای نگهداری آن در رنج منفی 60 تا 80 درجه سانتی گراد قرار دارد.

ویژگی های شاخص کنتاکت کمکی 1NO+1NC کد LADN11 اشنایدر

• برند و مدل: این کنتاکت کمکی با کد فنی LADN11 از برند معتبر اشنایدر الکتریک تولید و عرضه شده است.
• تجهیزات سازگار: این لوازم جانبی به طور اختصاصی برای نصب در جلوی کنتاکتورهای سری TeSys D، TeSys F و کنتاکتورهای مدار فرمان CAD تطبیق داده شده است.
• ترکیب بندی کنتاکتها: دارای یک کنتاکت باز و یک کنتاکت بسته با عملکرد لحظه ای است.
• رنج ولتاژ و جریان کاری: ولتاژ عایق نامی 690 ولت و رنج ولتاژ عملکردی 690 ولت AC در فرکانس 25 تا 400 هرتز را پشتیبانی می کند. جریان برای بارهای AC1 برابر 10 آمپر در دمای 60 درجه سانتی گراد است.
• جریان سوئیچینگ: در بارهای AC15 جریان 6 آمپر در 120 ولت و 1.04 آمپر در 690 ولت را قطع و وصل می کند و در بارهای DC13 جریان 0.55 آمپر در 125 ولت و 0.1 آمپر در 600 ولت را تحمل می نماید.
• حداقل سوئیچینگ: قابلیت سوئیچینگ در حداقل ولتاژ 17 ولت و حداقل جریان 5 میلی آمپر را دارد.
• دوام مکانیکی: دوام مکانیکی این قطعه بسیار بالا بوده و معادل 30 میلیون سیکل می باشد.
• شرایط محیطی: قابلیت نصب در ارتفاع تا 3000 متر، کارکرد در دمای منفی 5 تا 60 درجه سانتی گراد و انبار داری در دمای منفی 60 تا 80 درجه سانتی گراد را داراست.
• استانداردها و حفاظت: دارای درجه حفاظت IP20 برای محافظت از ورود اجسام جامد و گرد و غبار می باشد.

کاربرد و موارد استفاده کنتاکت کمکی اشنایدر کد LADN11

• تعمیرات و ارتقای تابلو برق: استفاده به عنوان قطعه جانبی برای افزودن یک کنتاکت باز و یک کنتاکت بسته به کنتاکتورهای سری D و F اشنایدر جهت سیگنال دهی دقیق.
• مدارهای فرمان صنعتی: به کارگیری در پنل های کنترلی که نیاز به ارسال فیدبک وضعیت کنتاکتور به PLC یا سایر تجهیزات فرمان با عملکرد لحظه ای دارند.
• خطوط تولید صنعتی: مناسب برای مکان هایی که نیاز به قطعات فرمان با دوام مکانیکی 30 میلیونی، ابعاد جمع و جور و عملکرد مطمئن در ولتاژهای پایین تا 17 ولت و جریان‌های ضعیف 5 میلی آمپری دارند.
