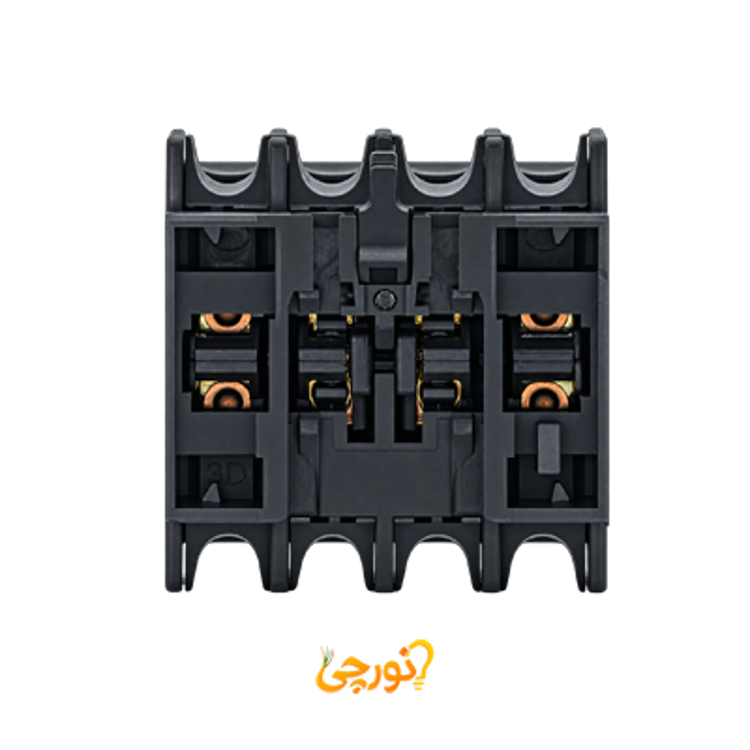

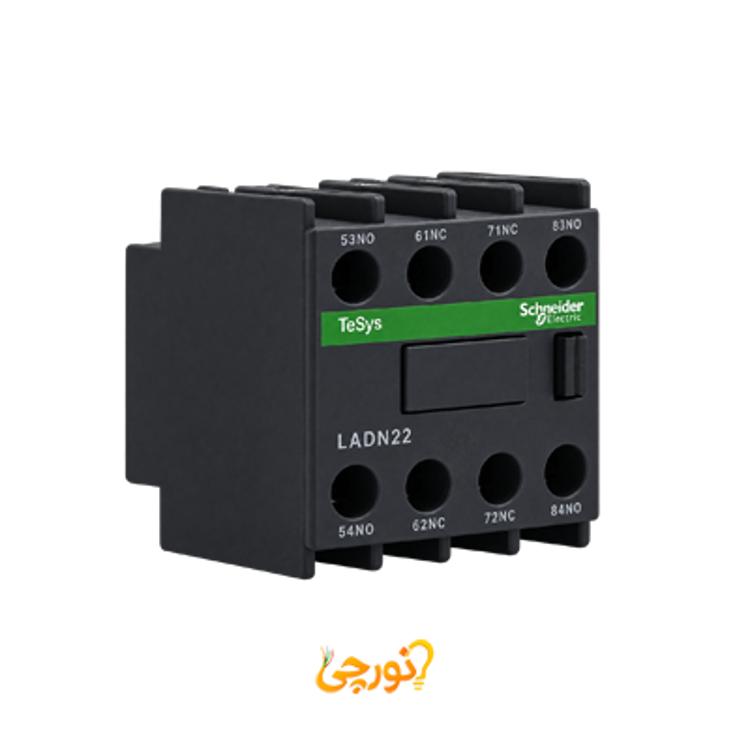

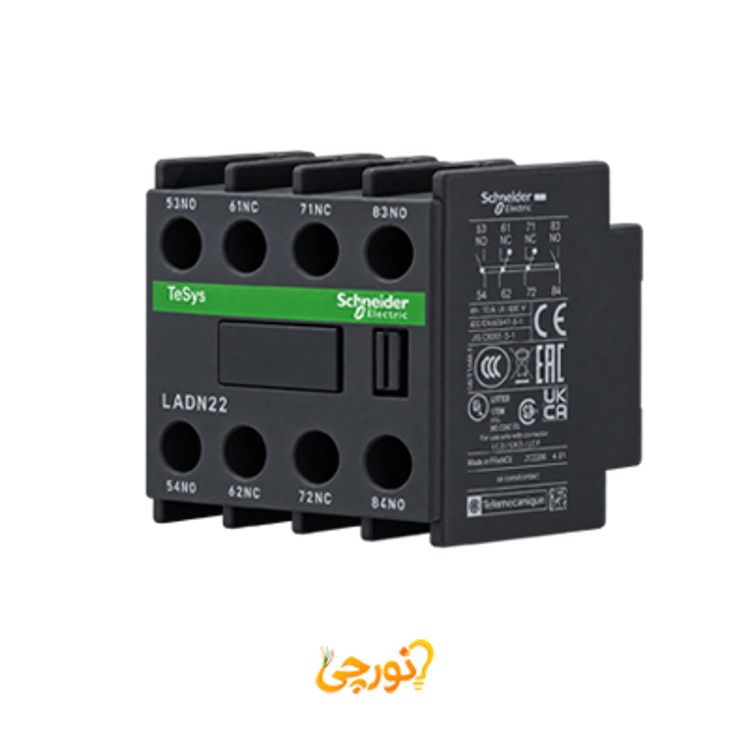

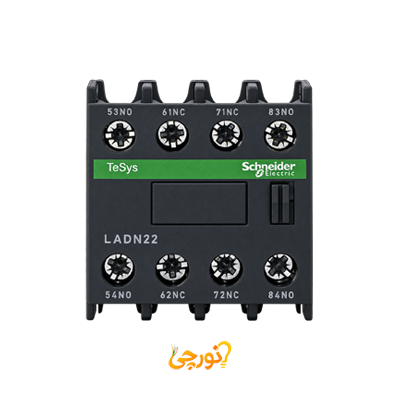

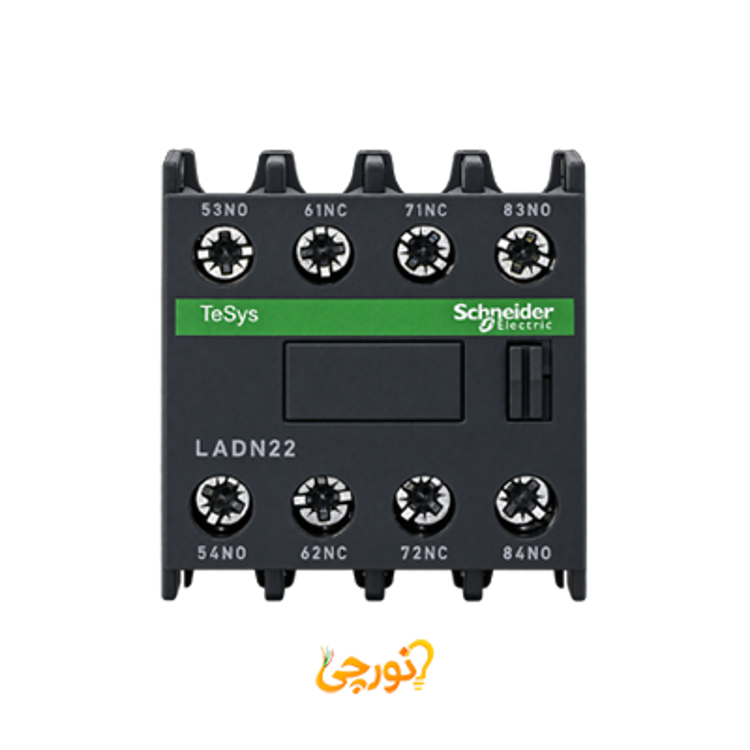

کنتاکت کمکی 2NO+2NC اشنایدر کد LADN22

معرفی کنتاکت کمکی 2NO+2NC اشنایدر کد LADN22 مخصوص کنتاکتورهای سری D و F

کنتاکت کمکی آنی اشنایدر الکتریک با کد فنی LADN22 یک لوازم جانبی کاربردی از سری TeSys D است که به طور اختصاصی برای کنتاکتورهای سری TeSys D، TeSys F و کنتاکتور فرمان CAD طراحی شده است. ترکیب بندی این قطعه شامل چهار کنتاکت شامل دو کنتاکت باز و دو کنتاکت بسته با عملکرد لحظه ای است. این تجهیز تا جریان نامی 10 آمپر در بارهای AC1 و ولتاژ کاری 690 ولت AC در فرکانس 25 تا 400 هرتز کار می کند. اتصالات برقی این کنتاکت کمکی با ترمینال پیچی انجام می شود. نصب آسان از جلوی کنتاکتور و کیفیت بالای این قطعه با دوام مکانیکی 30 میلیون سیکل باعث افزایش بهره وری مدارهای فرمان می شود. محصولات شرکت اشنایدر الکتریک طبق مقررات سازگار با محیط زیست یعنی استانداردهای RoHS و REACh تولید می شوند.

ویژگی های شاخص کنتاکت کمکی 2NO+2NC اشنایدر

• برند و مدل: این کنتاکت کمکی با کد فنی LADN22 از سری TeSys D برند معتبر اشنایدر الکتریک تولید و عرضه شده است.
• تجهیزات سازگار: این لوازم جانبی به طور اختصاصی برای کنتاکتور فرمان TeSys D CAD، کنتاکتورهای TeSys D LC1D و TeSys F LC1F تطبیق داده شده است.
• ترکیب بندی کنتاکتها: دارای چهار کنتاکت شامل دو کنتاکت باز و دو کنتاکت بسته با عملکرد لحظه ای می باشد.
• ولتاژ کاری: نوع ولتاژ عملکردی آن 690 ولت AC در بازه فرکانسی 25 تا 400 هرتز تنظیم شده است.
• جریان نامی و عملکردی: قابلیت تحمل جریان نامی تا 10 آمپر برای بارهای AC1 را دارد و جریان عملکردی آن در ولتاژهای مختلف AC15 و DC13 متغیر است.
• مشخصات سوئیچینگ: حداقل ولتاژ سوئیچینگ 17 ولت و حداقل جریان سوئیچینگ 5 میلی آمپر است.
• دوام و حفاظت: دارای دوام مکانیکی بسیار بالا معادل 30 میلیون سیکل بوده و حفاظت حرارتی آن با فیوز GG با جریان 10 آمپر تامین می شود.
• اتصالات و گشتاور: اتصالات برقی با ترمینال پیچی برای سیم های تا مقطع 2.5 میلی متر مربع انجام شده و میزان گشتاور ترمینال ها 1.7 نیوتن متر با آچار پیچ گوشتی مناسب است.
• محل نصب و ابعاد: این قطعه از جلوی کنتاکتور نصب می شود و ابعاد آن شامل طول 42 میلی متر، عرض 44 میلی متر و ارتفاع 48 میلی متر با وزن 0.05 کیلوگرم است.
• شرایط محیطی: دمای مجاز برای عملکرد بین 5- تا 60 درجه سانتی گراد و برای انبار داری بین 60- تا 80 درجه سانتی گراد می باشد. ارتفاع مجاز برای نصب تا 3000 متر و درجه حفاظت آن برابر با IP20 است.
• استانداردها: مطابق با استانداردهای بین المللی IEC 60947-5-1، UL 60947-5-1، CSA C22.2 No 60947-5-1 و استاندارد GB/T 14048.5 تولید شده است.

کاربرد و موارد استفاده کنتاکت کمکی اشنایدر

• تعمیرات تابلو برق: استفاده به عنوان قطعه جانبی برای افزودن دو کنتاکت باز و دو کنتاکت بسته به کنتاکتورهای سری TeSys D و TeSys F اشنایدر جهت سیگنال دهی دقیق و لحظه ای.
• مدارهای فرمان صنعتی: به کارگیری در پنل های کنترلی که نیاز به ارسال فیدبک وضعیت کنتاکتور به سیستم های مدیریت یا PLC دارند.
• خطوط تولید صنعتی: مناسب برای مکان هایی که نیاز به قطعات فرمان با کیفیت بالا، اتصال پیچی مطمئن، دوام مکانیکی عالی و عملکرد دقیق در مدارهای صنعتی دارند.
