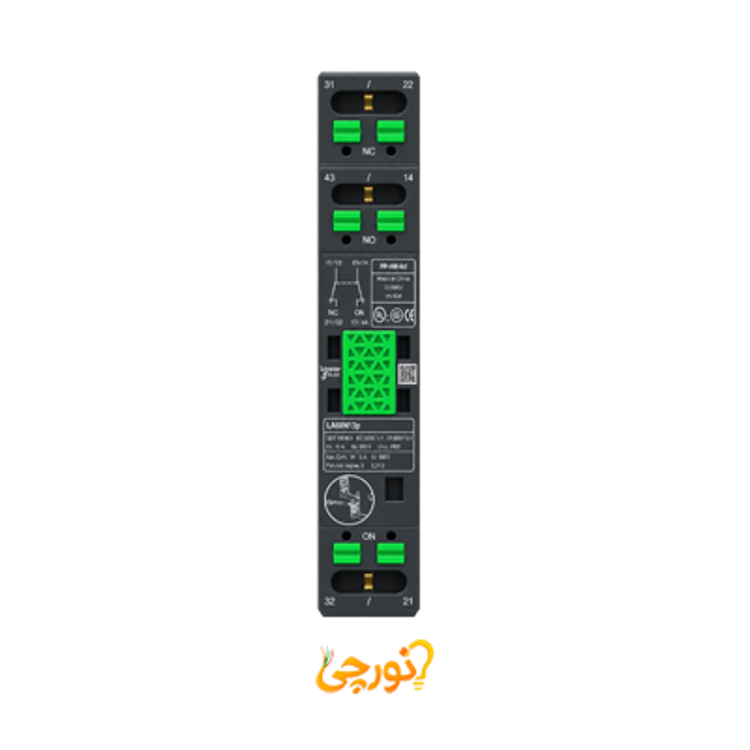

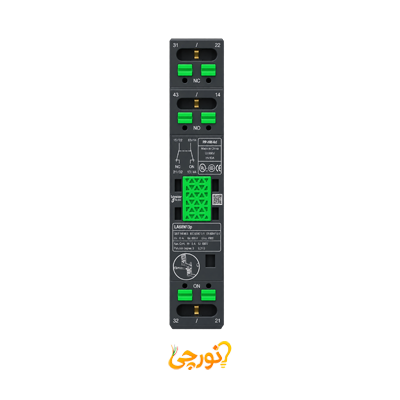

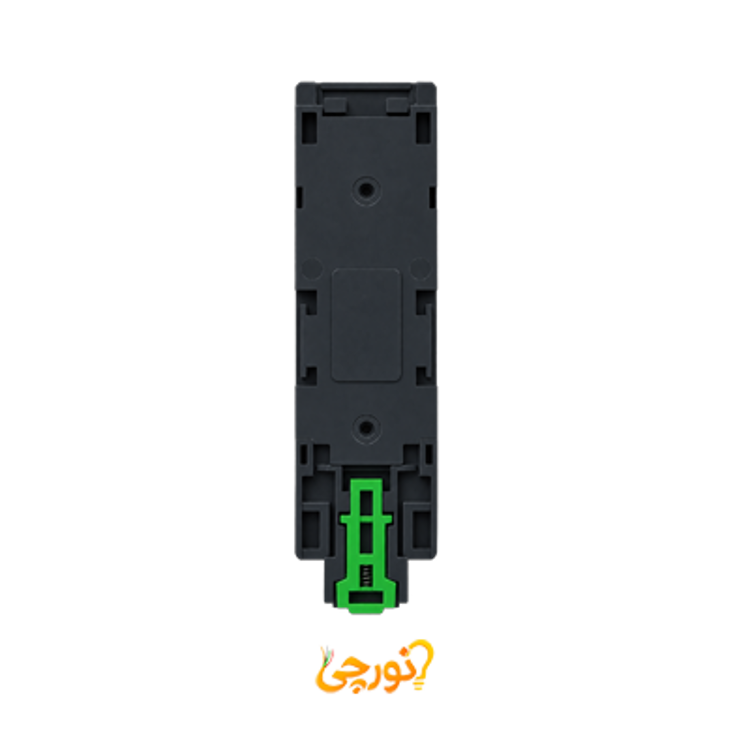

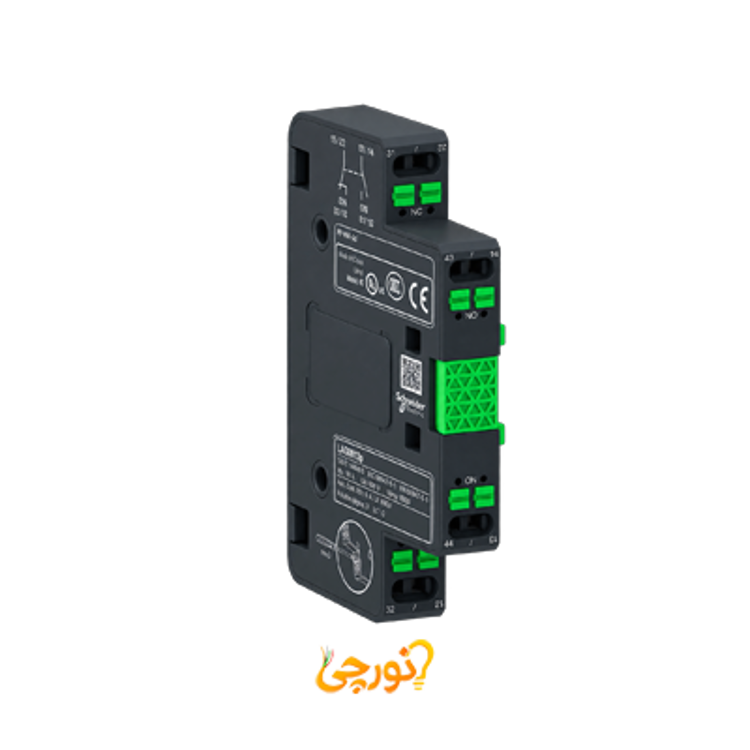

کنتاکت کمکی 2NO ردیف دوم اشنایدر کد LAG8N203

معرفی کنتاکت کمکی 2NO ردیف دوم اشنایدر کد LAG8N203 برای کنتاکتورهای سری G

کنتاکت کمکی آنی اشنایدر الکتریک با کد فنی LAG8N203 یک لوازم جانبی کاربردی از سری TeSys Giga است که به طور اختصاصی برای کنتاکتورهای سری TeSys G طراحی شده است. ترکیب بندی این قطعه شامل دو کنتاکت نرمال باز با عملکرد لحظه ای است. این تجهیز تا ولتاژ کاری 500 ولت AC در فرکانس 25 تا 400 هرتز کار می کند. حداقل ولتاژ سوئیچینگ آن 17 ولت و حداقل جریان سوئیچینگ آن 1 میلی آمپر است. طراحی این قطعه بدین صورت است که در پهلوی کنتاکتور و بر روی کنتاکت کمکی پیشین سوار می شود. درجه حفاظت این کنتاکت کمکی برابر با IP20 است و در دمای 25- تا 60 درجه سانتی گراد کار می کند. کنتاکت کمکی سری G تا ارتفاع 3000 متر به صورت نرمال و بدون کاهش عملکرد زیر شرایط نامی کار می کند. این قطعه مطابق با قوانین سازگار با محیط زیست یعنی استانداردهای RoHS و REACh تولید می شود.

ویژگی های شاخص کنتاکت کمکی 2NO ردیف دوم اشنایدر

• برند و مدل: این کنتاکت کمکی با کد فنی LAG8N203 از سری TeSys G برند معتبر اشنایدر الکتریک تولید و عرضه شده است.
• تجهیزات سازگار: این لوازم جانبی به طور اختصاصی برای کنتاکتورهای سری G تطبیق داده شده است.
• ترکیب بندی کنتاکتها: دارای دو کنتاکت نرمال باز با عملکرد لحظه ای می باشد.
• ولتاژ کاری: نوع ولتاژ عملکردی آن 500 ولت AC در بازه فرکانسی 25 تا 400 هرتز تنظیم شده است.
• مشخصات سوئیچینگ: حداقل ولتاژ سوئیچینگ 17 ولت و حداقل جریان سوئیچینگ 1 میلی آمپر است.
• اتصالات و محل نصب: این قطعه از پهلو بر روی کنتاکت کمکی پیشین سوار می شود و در زمان قطع و وصل با تاخیر 1.5 میلی ثانیه ای بدون همپوشانی بین کنتاکت ها عمل می کند.
• ابعاد و وزن: ابعاد این محصول شامل طول 55.8 میلی متر، عرض 15.4 میلی متر و ارتفاع 84.8 میلی متر با وزن 0.05 کیلوگرم است.
• شرایط محیطی: دمای مجاز برای عملکرد بین 25- تا 60 درجه سانتی گراد و برای انبار داری بین 60- تا 80 درجه سانتی گراد می باشد. درجه حفاظت آن برابر با IP20 است.
• استانداردها: مطابق با استانداردهای بین المللی IEC 60947-5-1، UL 60947-5-1، CSA C22.2 No 60947-5-1 و GB 14048.5 تولید شده است.

کاربرد و موارد استفاده کنتاکت کمکی اشنایدر

• تعمیرات تابلو برق: استفاده به عنوان قطعه جانبی برای افزودن دو کنتاکت نرمال باز به کنتاکتورهای سری G اشنایدر جهت سیگنال دهی دقیق و لحظه ای.
• مدارهای فرمان صنعتی: به کارگیری در پنل های کنترلی که نیاز به ارسال فیدبک وضعیت کنتاکتور به سیستم های مدیریت یا PLC دارند.
• خطوط تولید صنعتی: مناسب برای مکان هایی که نیاز به قطعات فرمان با کیفیت بالا، نصب پهلویی آسان و عملکرد دقیق در مدارهای صنعتی دارند.
