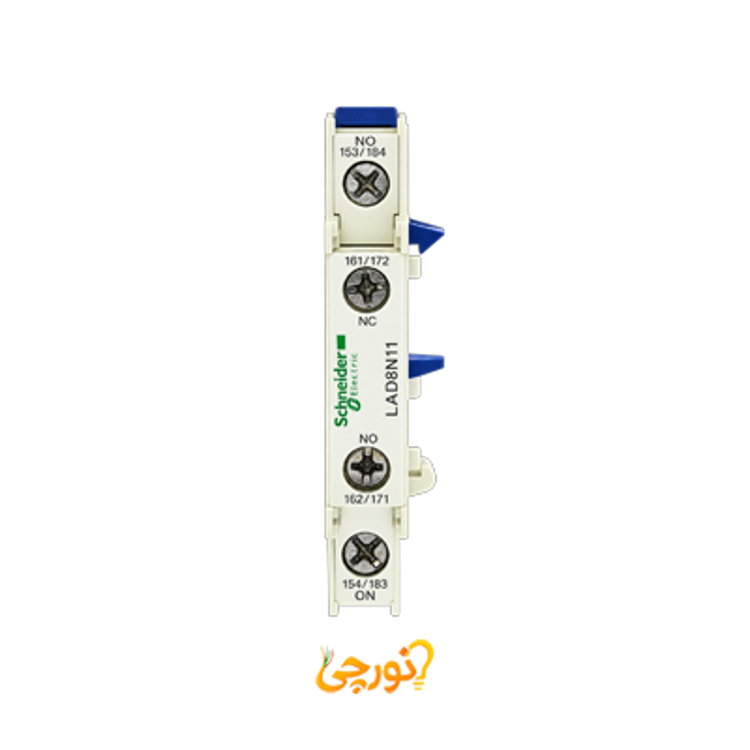

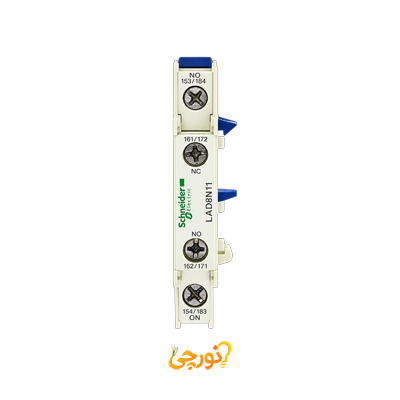

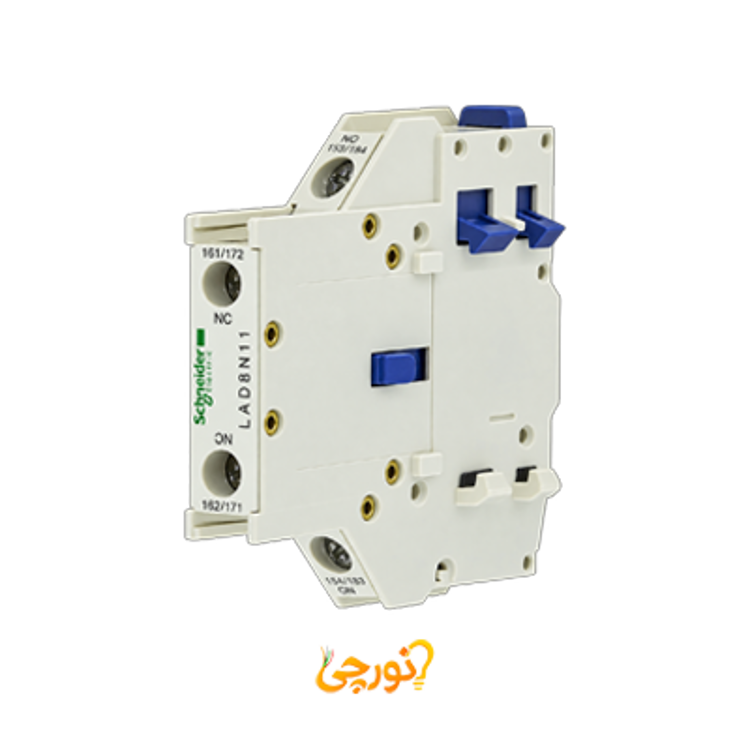

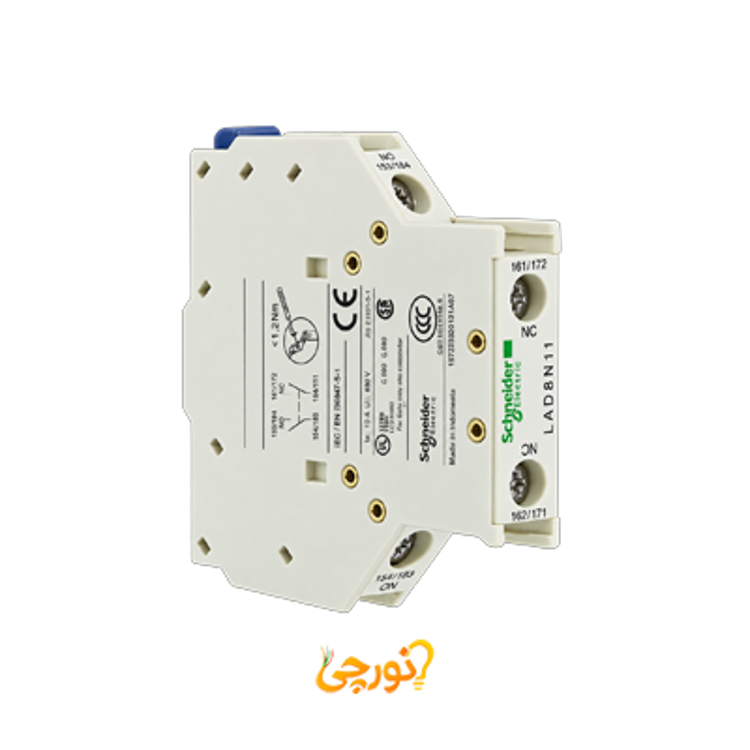

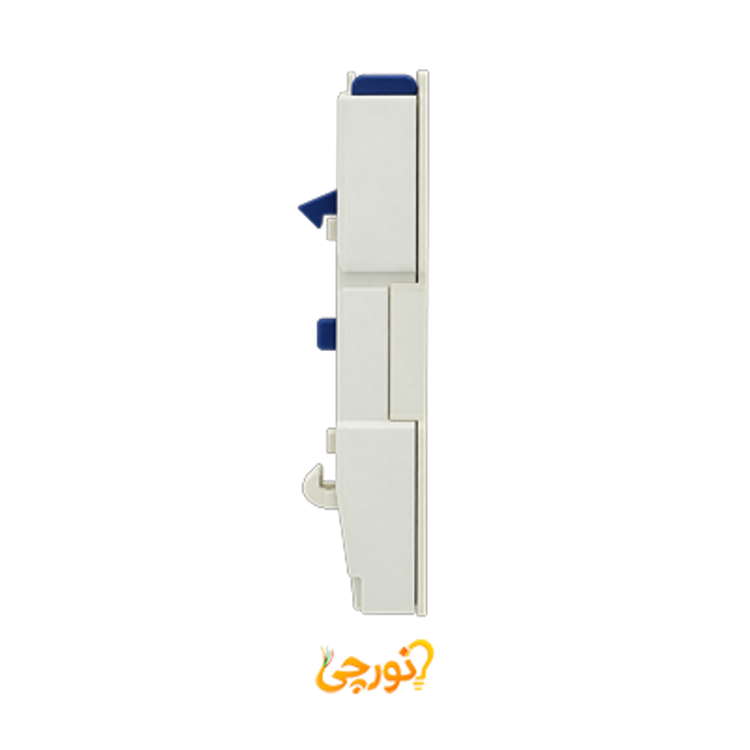

کنتاکت کمکی 1NO+1NC جانبی اشنایدر کد LAD8N11

معرفی کنتاکت کمکی 1NO+1NC جانبی اشنایدر کد LAD8N11 مخصوص کنتاکتور سری D و F

کنتاکت کمکی جانبی اشنایدر الکتریک با کد فنی LAD8N11 یک لوازم جانبی کاربردی است که برای کنتاکتورهای سری TeSys D و رله کنترل TeSys D طراحی شده است. ترکیب بندی این قطعه شامل دو کنتاکت شامل یک کنتاکت باز و یک کنتاکت بسته با عملکرد لحظه ای است. این تجهیز تا جریان نامی 10 آمپر در 60 درجه سانتی گراد و ولتاژ کاری 690 ولت AC در فرکانس 25 تا 400 هرتز کار می کند. حداقل ولتاژ سوئیچینگ آن 17 ولت و حداقل جریان سوئیچینگ آن 5 میلی آمپر است. درجه حفاظت این محصول IP2x می باشد. ابعاد آن شامل عرض 12.5 میلی متر است و به صورت جانبی روی کنتاکتور نصب می شود. محصولات شرکت اشنایدر الکتریک دارای گواهینامه های چندگانه بین المللی شامل IEC، UL، CSA، CCC، EAC و Marine است و طبق مقررات سازگار با محیط زیست یعنی استانداردهای RoHS و REACh تولید می شوند.

ویژگی های شاخص کنتاکت کمکی 1NO+1NC جانبی اشنایدر

• برند و مدل: این کنتاکت کمکی با کد فنی LAD8N11 از برند معتبر اشنایدر الکتریک تولید و عرضه شده است.
• تجهیزات سازگار: این لوازم جانبی به طور اختصاصی برای کنتاکتورهای TeSys D و رله کنترل TeSys D تطبیق داده شده است.
• ترکیب بندی کنتاکتها: دارای دو کنتاکت شامل یک کنتاکت باز و یک کنتاکت بسته با عملکرد لحظه ای می باشد.
• محل نصب: این قطعه به صورت جانبی در بغل کنتاکتور نصب می شود.
• ولتاژ کاری: نوع ولتاژ عملکردی آن 690 ولت AC در بازه فرکانسی 25 تا 400 هرتز تنظیم شده است.
• جریان نامی: قابلیت تحمل جریان نامی تا 10 آمپر در 60 درجه سانتی گراد برای بارهای AC1 را دارد.
• مشخصات سوئیچینگ: حداقل ولتاژ سوئیچینگ 17 ولت و حداقل جریان سوئیچینگ 5 میلی آمپر است.
• دوام و ابعاد: دارای دوام مکانیکی معادل 3 میلیون سیکل بوده و عرض آن 12.5 میلی متر است.
• شرایط محیطی: دمای مجاز برای عملکرد بین 5- تا 60 درجه سانتی گراد و برای انبار داری بین 60- تا 80 درجه سانتی گراد می باشد. ارتفاع مجاز برای نصب تا 3000 متر بدون تغییر دما است.
• گواهینامه ها: دارای گواهینامه های بین المللی IEC، UL، CSA، CCC، EAC و Marine بوده و طبق مقررات سازگار با محیط زیست یعنی استانداردهای RoHS و REACh تولید شده است.

کاربرد و موارد استفاده کنتاکت کمکی اشنایدر

• تعمیرات تابلو برق: استفاده به عنوان قطعه جانبی برای افزودن یک کنتاکت باز و یک کنتاکت بسته به کنتاکتورهای سری TeSys D و رله کنترل TeSys D اشنایدر جهت سیگنال دهی دقیق و لحظه ای.
• مدارهای فرمان صنعتی: به کارگیری در پنل های کنترلی که نیاز به ارسال فیدبک وضعیت کنتاکتور به سیستم های مدیریت یا PLC دارند.
• خطوط تولید صنعتی: مناسب برای مکان هایی که نیاز به قطعات فرمان با کیفیت بالا، نصب جانبی آسان، دوام مکانیکی بالا و عملکرد دقیق در مدارهای صنعتی دارند.
