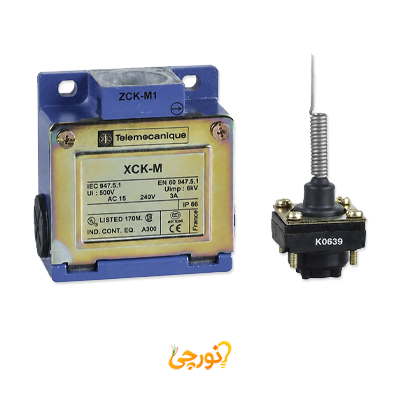

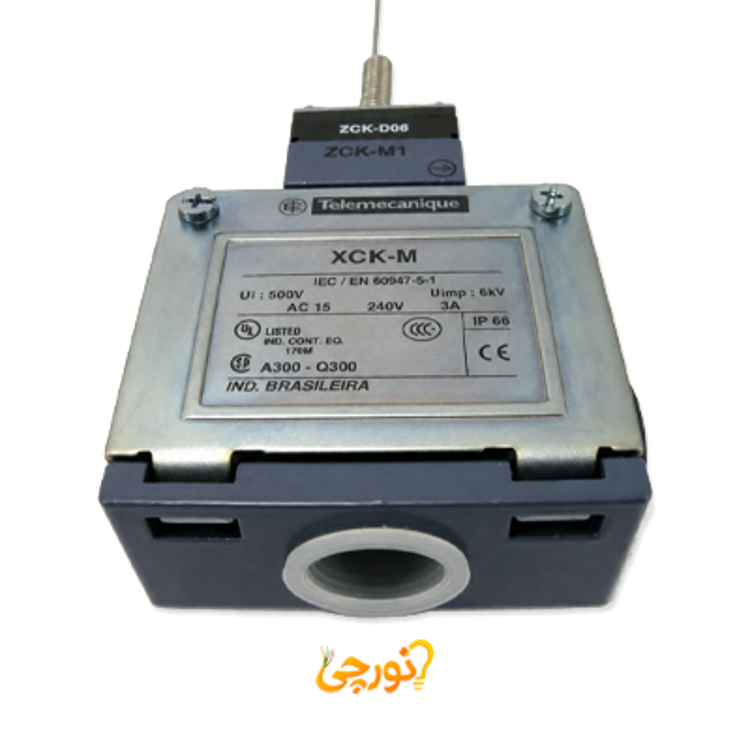

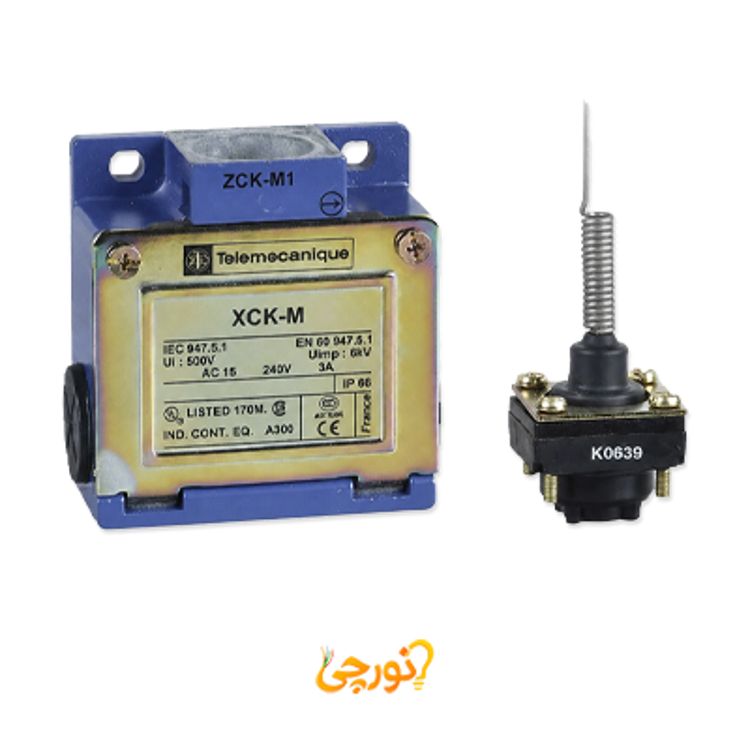

لیمیت سوئیچ آنتنی فلزی اشنایدر الکتریک با کد فنی XCKM106، یک کلید موقعیت الکترومکانیکی از سری استاندارد XCKM تله مکانیک است. این محصول به یک عملگر آنتنی یا شاخکی با بازگشت فنری مجهز شده که از جهت های مختلف و با برخورد قطعات متحرک تحریک می شود. بدنه فلزی از جنس آلیاژ زاماک، کنتاکت های 1NC+1NO با عملکرد سریع و درجه حفاظت IP66، امکان استفاده از این مدل را برای تشخیص موقعیت و کنترل حرکت در محیط های صنعتی فراهم می کنند.

ویژگی های لیمیت سوئیچ XCKM106 اشنایدر الکتریک

• کد فنی و سری محصول: این لیمیت سوئیچ با کد فنی XCKM106 و نام اختصاری XCKM، در خانواده لیمیت سوئیچ های استاندارد XC تله مکانیک قرار دارد.
• نوع عملگر: محصول دارای عملگر آنتنی یا شاخکی فنری است که در دیتاشیت رسمی با عنوان Cat’s Whisker معرفی می شود.
• نوع هد: هد لیمیت سوئیچ از نوع چندجهته است و حرکت عملگر آن به یک مسیر ثابت محدود نمی شود.
• جهت تحریک: عملگر آنتنی می تواند با نزدیک شدن و برخورد قطعه متحرک از جهت های مختلف تحریک شود.
• بازگشت فنری: پس از دور شدن قطعه محرک، مکانیسم فنری عملگر را به موقعیت اولیه باز می گرداند.
• نحوه عملکرد کنتاکت: کنتاکت های این مدل دارای عملکرد سریع یا Snap Action هستند و هنگام رسیدن عملگر به نقطه تحریک، وضعیت آنها به سرعت تغییر می کند.
• ترکیب کنتاکت ها: این تجهیز دارای یک کنتاکت نرمال بسته و یک کنتاکت نرمال باز با آرایش 1NC+1NO است. ترمینال های 21-22 به کنتاکت NC و ترمینال های 13-14 به کنتاکت NO اختصاص دارند.
• بازشدن مثبت کنتاکت: براساس دیتاشیت رسمی، این مدل فاقد قابلیت بازشدن مثبت کنتاکت NC است؛ بنابراین انتخاب آن برای مدارهای حفاظتی باید پس از ارزیابی فنی و ایمنی انجام شود.
• ساختار بدنه: بدنه ثابت محصول از آلیاژ زاماک ساخته شده و نصب لیمیت سوئیچ به وسیله بدنه انجام می شود.
• ورودی کابل: بدنه دارای سه ورودی رزوه شده مخصوص گلند کابل Pg 11 است.
• اتصال الکتریکی: اتصال سیم ها به وسیله ترمینال های پیچی انجام می شود. ظرفیت هر ترمینال از یک سیم 0.34 تا دو سیم 1.5 میلی متر مربع اعلام شده است.
• درجه حفاظت: درجه حفاظت IP66، مقاومت بدنه در برابر نفوذ گرد و غبار و پاشش پرفشار آب را مشخص می کند. درجه مقاومت مکانیکی بدنه در برابر ضربه نیز IK05 است.
• مشخصات الکتریکی: رده کنتاکت محصول A300 برای مدارهای AC و Q300 برای مدارهای DC است. جریان عملکرد نامی آن در رده AC-15 برابر با 3 آمپر در 240 ولت و در رده DC-13 برابر با 0.27 آمپر در 250 ولت اعلام شده است.
• ولتاژ عایقی نامی: ولتاژ عایقی نامی محصول مطابق IEC برابر با 500 ولت و مطابق استانداردهای UL و CSA برابر با 300 ولت است.
• سرعت تحریک: حداقل سرعت تحریک عملگر 0.01 متر بر دقیقه و حداکثر سرعت مجاز آن 1 متر بر ثانیه اعلام شده است.
• گشتاور تحریک: حداقل گشتاور لازم برای تحریک لیمیت سوئیچ 0.13 نیوتن متر است.
• دوام محصول: دوام مکانیکی لیمیت سوئیچ XCKM106 برابر با 10 میلیون سیکل و دوام الکتریکی آن در شرایط آزمون اعلام شده سازنده تا 5 میلیون سیکل است.
• شرایط دمایی: دمای مناسب برای عملکرد محصول از منفی 25 تا مثبت 70 درجه سانتی گراد و محدوده دمای نگهداری آن از منفی 40 تا مثبت 70 درجه سانتی گراد است.
• ابعاد و وزن: ابعاد بدنه محصول 64 میلی متر عرض، 64 میلی متر ارتفاع و 30 میلی متر عمق است. وزن خالص آن نیز 0.25 کیلوگرم اعلام شده است.
• استانداردها و تأییدیه ها: این محصول مطابق استانداردهای IEC 60947-5-1، IEC 60204-1، UL 508 و CSA C22.2 No.14 تولید شده و دارای تأییدیه های UL، CSA و CCC است.
• گارانتی سازنده: ضمانت قراردادی اعلام شده برای این محصول 18 ماه است.

کاربرد لیمیت سوئیچ آنتنی XCKM106

• نوار نقاله و خطوط انتقال: تشخیص عبور یا رسیدن قطعات و بسته ها به موقعیت تعیین شده در مسیر حرکت.
• ماشین آلات صنعتی: شناسایی موقعیت اجزای متحرکی که از جهت های مختلف با عملگر برخورد می کنند.
• خطوط مونتاژ: تشخیص حضور یا عدم حضور قطعه و ارسال فرمان به مدار کنترل دستگاه.
• تجهیزات بسته بندی: شناسایی عبور محصول، جعبه یا اجزای مکانیکی در مراحل مختلف بسته بندی.
• ماشین های تراش و برش: تشخیص رسیدن بخش متحرک دستگاه به محدوده یا نقطه تعیین شده.
• بالابر و تجهیزات جابه جایی: کنترل موقعیت مکانیزم های متحرک در نقاط مشخص مسیر حرکت.

نحوه عملکرد لیمیت سوئیچ آنتنی

عملگر آنتنی XCKM106 با برخورد یک قطعه متحرک از جهت های مختلف جابه جا می شود. این حرکت پس از رسیدن به نقطه تحریک، وضعیت کنتاکت های 1NC+1NO را به صورت سریع تغییر می دهد. با دور شدن قطعه محرک، فنر داخلی آنتن را به موقعیت اولیه باز می گرداند و وضعیت کنتاکت ها نیز بازیابی می شود. انعطاف حرکتی این عملگر باعث می شود محصول در کاربردهایی که جهت یا محل برخورد قطعه کاملا ثابت نیست، عملکرد مناسبی داشته باشد.

تفاوت لیمیت سوئیچ آنتنی با مدل قرقره ای فشاری

لیمیت سوئیچ آنتنی XCKM106 دارای هد چندجهته و عملگر شاخکی فنری است؛ بنابراین می تواند با برخورد قطعه از جهت های مختلف تحریک شود. در مقابل، مدل قرقره ای فشاری XCKM102 از پیستون قرقره ای با حرکت خطی استفاده می کند و برای تماس کنترل شده بادامک از دو جهت جانبی مناسب است. اگر مسیر برخورد قطعه دقیق و قابل کنترل باشد، مدل قرقره ای انتخاب مناسبی است؛ اما برای تشخیص عمومی حضور یا عبور قطعات از جهت های مختلف، عملگر آنتنی انعطاف بیشتری ایجاد می کند.

نکات انتخاب و نصب لیمیت سوئیچ XCKM106

پیش از انتخاب این مدل باید مسیر حرکت قطعه، سرعت برخورد، میزان انحراف عملگر، آرایش کنتاکت مورد نیاز و نوع گلند کابل بررسی شود. قطعه محرک نباید ضربه شدید یا نیروی دائمی به آنتن وارد کند و مسیر حرکت آن باید امکان بازگشت آزادانه عملگر را فراهم سازد. همچنین XCKM106 دارای سه ورودی Pg 11 و کنتاکت NC بدون بازشدن مثبت است؛ بنابراین نوع گلند و سطح ایمنی مورد نیاز مدار باید پیش از نصب به صورت جداگانه ارزیابی شوند.
