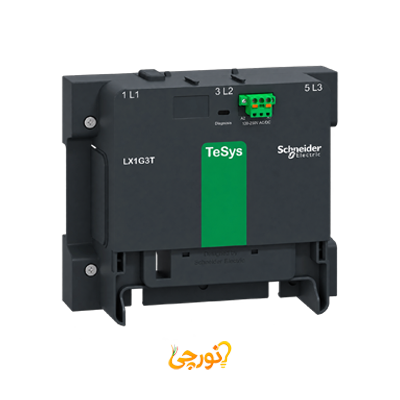

بوبین کنتاکتور 100-250 ولت AC-DC اشنایدر کد LX1G3TKUEN

معرفی بوبين کنتاکتور 100 تا 250 ولت AC-DC مخصوص کنتاکتور سری LC1G630 تا LC1G800 اشنایدر

کنترل ماژول یا بوبین کنتاکتور اشنایدر الکتریک از خانواده سری TeSys Giga با ولتاژ کاری 100 تا 250 ولت AC-DC در فرکانس 50 و 60 هرتز کار می کند. این قطعه با کد فنی LX1G3TKUEN و نام اختصاری LX1G تولید شده و به عنوان لوازم جانبی اختصاصی برای کنتاکتورهای 3 پل LC1G630 تا LC1G800 به کار می رود. طراحی کم مصرف این بوبین به همراه تکنولوژی محدود کننده توان پیک مثبت و منفی، عملکردی بهینه و پایدار را در مدارهای فرمان فراهم می سازد. با نصب این ماژول، کنتاکتور میزبان قادر خواهد بود برای بارهای AC-3 تا سرعت 600 سیکل در ساعت و در محیطی با دمای حداکثر 60 درجه سانتیگراد به کار خود ادامه دهد. این تجهیز مجهز به کانکتورهای مخصوص اتصال ترمینال های A1 و A2، نشانگر وضعیت پل و ماژول تشخیص استهلاک کنتاکت مجهز به LED است. درجه حفاظت این قطعه به کمک کاور محافظ به IP2x ارتقا یافته و به دلیل طراحی ماژولار، سرویس و تعمیر آن به سرعت انجام می پذیرد. همچنین با اسکن کد QR درج شده بر روی محصول، دسترسی سریع به اطلاعات فنی امکان پذیر است.

ویژگی های شاخص بوبين کنتاکتور 100 تا 250 ولت AC-DC اشنایدر

• برند و مدل: این کنترل ماژول با نام اختصاری LX1G و کد فنی LX1G3TKUEN از برند معتبر اشنایدر الکتریک تولید و عرضه شده است.
• ولتاژ و نوع تغذیه: ولتاژ تغذیه این قطعه بر روی بازه 100 تا 250 ولت AC-DC در فرکانس 50 و 60 هرتز تنظیم شده است.
• کنتاکتورهای سازگار: این لوازم جانبی به طور اختصاصی برای کنتاکتورهای 3 پل LC1G630 تا LC1G800 تطبیق داده شده است.
• تکنولوژی و دوام: مجهز به تکنولوژی محدود کننده توان پیک مثبت و منفی با دوام مکانیکی 5 میلیون بار و سرعت واکنش کنتاکتور میزبان را برای بارهای AC-3 تا 600 سیکل در ساعت افزایش می دهد.
• زمان واکنش: زمان وصل این ماژول 40 تا 55 میلی ثانیه و زمان قطع آن 20 تا 35 میلی ثانیه است.
• نوع اتصالات: استفاده از سیستم اتصال فشاری برای کابل های جامد و شاخه ای با مقاطع مختلف تا 2.5 میلی متر مربع معادل سایز AWG 12 تا AWG 26.
• شرایط محیطی: تحمل حرارتی این تجهیز عالی بوده و در محیط های صنعتی با دمای 25- تا 60 درجه سانتیگراد کار می کند و برای انبار داری دمای 60- تا 80 درجه را تحمل می نماید. ارتفاع کاری نامی آن تا 3000 متر می باشد.
• استانداردها: روند ساخت و تولید این محصول کاملا منطبق بر استانداردهای بین المللی EN و IEC 60947-4-1 و UL 60947-4-1A و CSA C22.2 No 60947-4-1 می باشد.

کاربرد و موارد استفاده بوبين کنتاکتور اشنایدر کد LX1G3TKUEN

• تعمیرات تابلو برق: استفاده به عنوان قطعه جایگزین و اصلی برای تعویض ماژول های فرمان آسیب دیده در کنتاکتورهای LC1G630 تا LC1G800 اشنایدر.
• مدارهای فرمان صنعتی: به کارگیری در پنل های کنترلی که ولتاژ فرمان آن ها روی 100 تا 250 ولت AC-DC تنظیم شده و از کنتاکتورهای سری TeSys Giga استفاده می کنند.
• خطوط تولید صنعتی: مناسب برای مکان هایی با سیکل کاری بالا تا 600 بار در ساعت که نیاز به قطعه فرمان با دوام مکانیکی 5 میلیونی و سازگار با شرایط سخت محیطی دارند.
