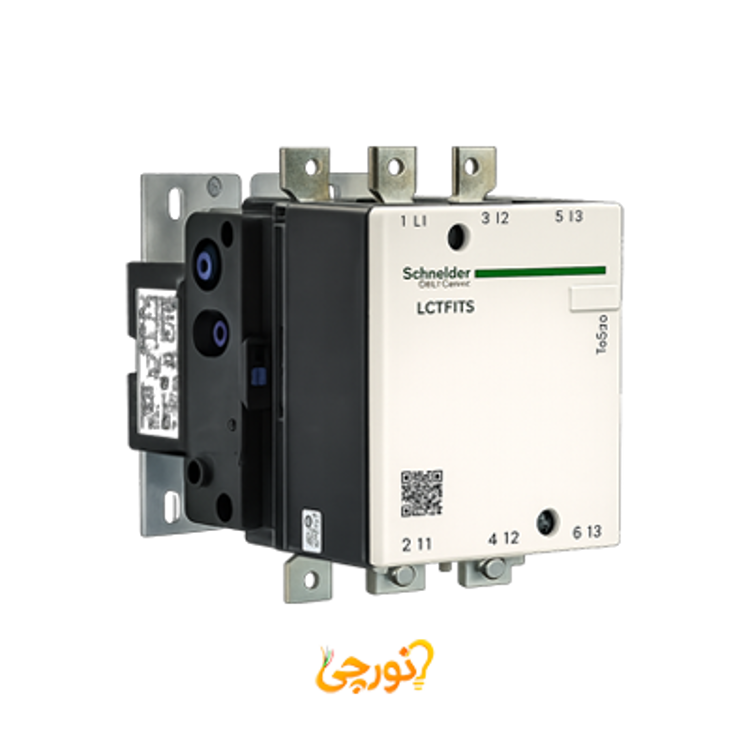

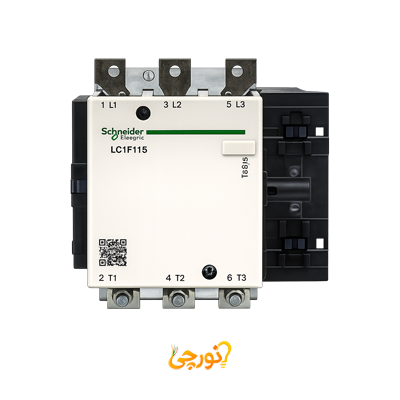

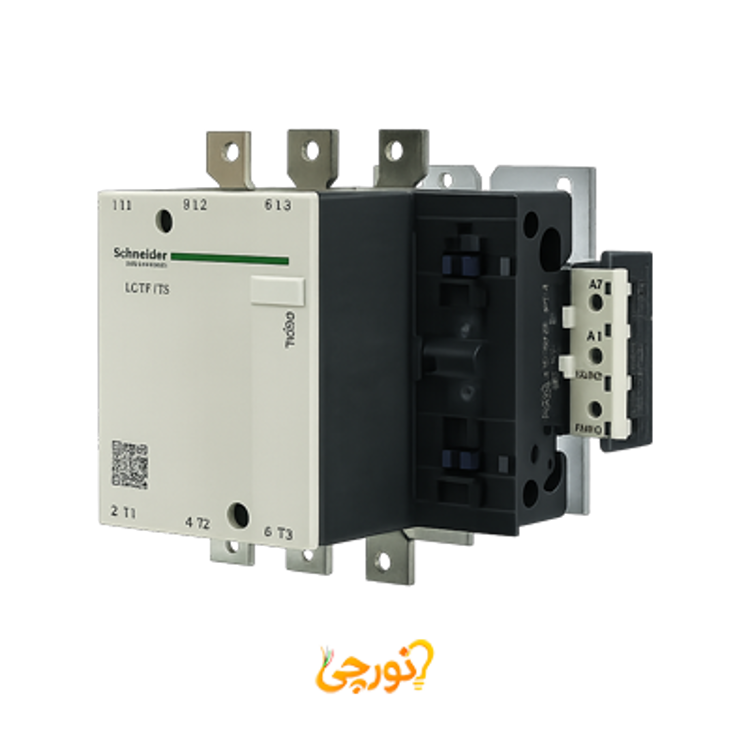

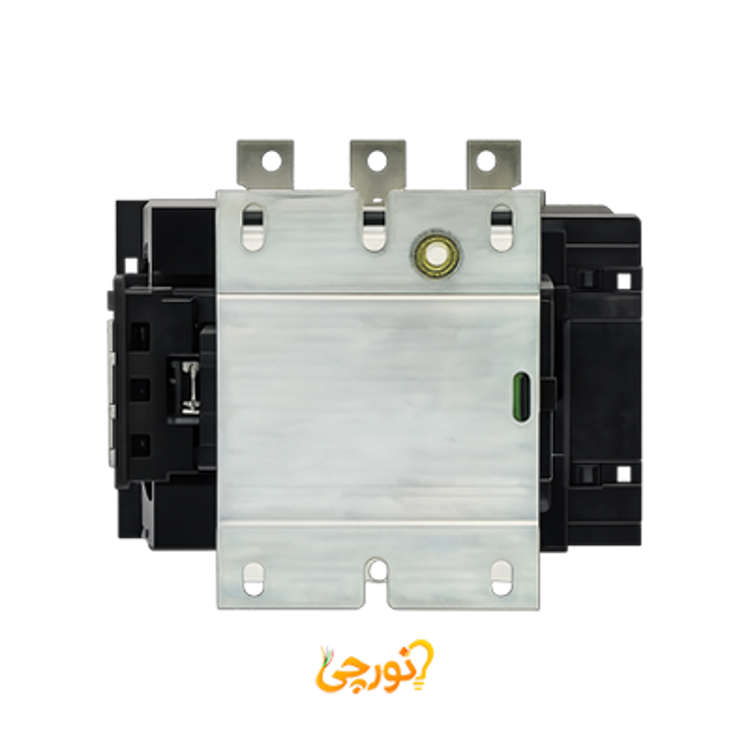

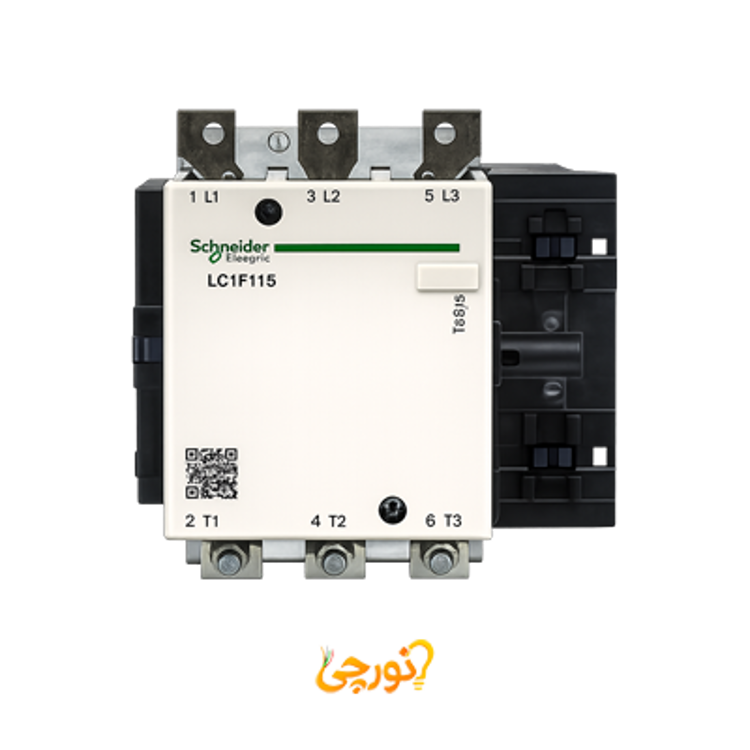

کنتاکتور اشنایدر 115 آمپر 220 ولت AC با فرکانس 40 تا 400 هرتز با کد فنی LC1F115M7 از سری TeSys F برای کنترل موتور و مدیریت بارهای مقاومتی طراحی شده است. ولتاژ مدار کنترل این محصول 220 ولت AC در فرکانس 40 تا 400 هرتز بوده و جریان نامی آن در بارهای AC-3 برابر 115 آمپر در دمای کمتر از 55 درجه سانتی‌گراد و در AC-1 برابر 200 آمپر در دمای کمتر از 40 درجه سانتی‌گراد است. دمای مجاز عملکرد بین منفی 5 تا مثبت 55 درجه سانتی‌گراد، درجه حفاظت با محافظ برابر با IP2x و نصب به صورت صفحه ای از دیگر ویژگی های آن است.

ویژگی های شاخص کنتاکتور 115 آمپر 220 ولت AC با فرکانس 40 تا 400 هرتز اشنایدر

• مشخصات کلی و جریان: جریان نامی 115 آمپر برای بارهای AC-3 و 200 آمپر برای بارهای AC-1. توان هجومی تغذیه 770 ولت آمپر در فرکانس 40 تا 400 هرتز و اتلاف حرارت 5.9 تا 7.2 وات.
• تعداد پل و کنتاکت: دارای 3 پل اصلی از نوع 3NO و 3 کنتاکت کمکی با ترکیب 3NO.
• توان موتور: برای موتور سه فاز شامل 30 کیلو وات در ولتاژ 220 تا 230 ولت، 55 کیلو وات در 380 تا 400 ولت، 59 کیلو وات در 415 تا 440 ولت، 75 کیلو وات در 500 ولت، 80 کیلو وات در 660 تا 690 ولت بر اساس دسته بندی AC-3 و 18.5 کیلو وات در 400 ولت بر اساس دسته بندی AC-4.
• ولتاژ و عایق: رنج ولتاژ کاری مدار قدرت 690 ولت AC در فرکانس 50 تا 60 هرتز با ولتاژ عایق نامی 1000 ولت مطابق استاندارد IEC 60947-4-1 و 1500 ولت مطابق VDE 0110 group C و ولتاژ ضربه 8 کیلو ولت. دسته بندی اضافه ولتاژ III.
• ابعاد و وزن: ابعاد شامل ارتفاع 162، طول 171 و عرض 163.3 میلی‌متر با وزن خالص 3.43 کیلوگرم.
• دوام و طول عمر: حداکثر رنج عملیات 2400 سیکل بر ساعت در 55 درجه سانتی‌گراد، دوام مکانیکی 10 میلیون سیکل و جریان مقاومتی کوتاه مدت از 1100 آمپر در 10 ثانیه تا 320 آمپر در 10 دقیقه در دمای 40 درجه. زمان واکنش بسته شدن 35 میلی ثانیه و باز شدن 130 میلی ثانیه.
• استانداردها و محیط: مطابق با استانداردهای IEC 60947-4-1 و VDE 0110، قابلیت نصب در ارتفاع تا 3000 متر، دمای مجاز انبارش منفی 60 تا مثبت 80 درجه سانتی‌گراد و دارای حفاظت حرارتی.

کاربرد و موارد استفاده کنتاکتور 115 آمپر 220 ولت AC با فرکانس 40 تا 400 هرتز اشنایدر

• کنترل موتور: کاربرد به عنوان استارتر مستقیم برای روشن، خاموش و کنترل موتورهای الکتریکی در دسته بندی های بهره وری AC-1، AC-3 و AC-4.
• بارهای مقاومتی و خازنی: مناسب برای مدیریت و سوئیچینگ بارهای مقاومتی، اهمی و خازنی با جریان تا 200 آمپر در سیستم های تاسیساتی و صنعتی.
• تاسیسات برقی: کاربرد در پنل های توزیع برق صنعتی با قابلیت نصب صفحه ای جهت حفاظت حرارتی و مدیریت مدارهای قدرت.
