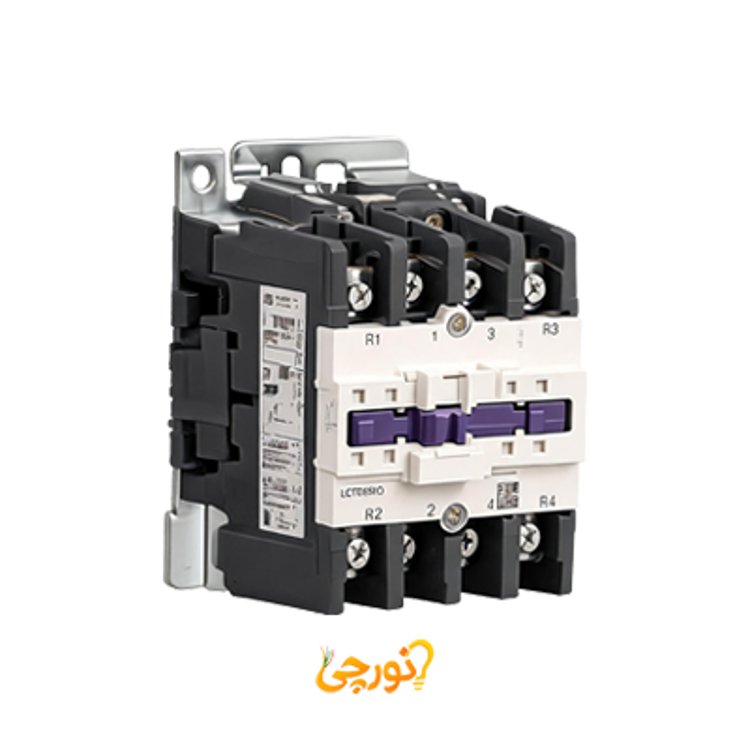

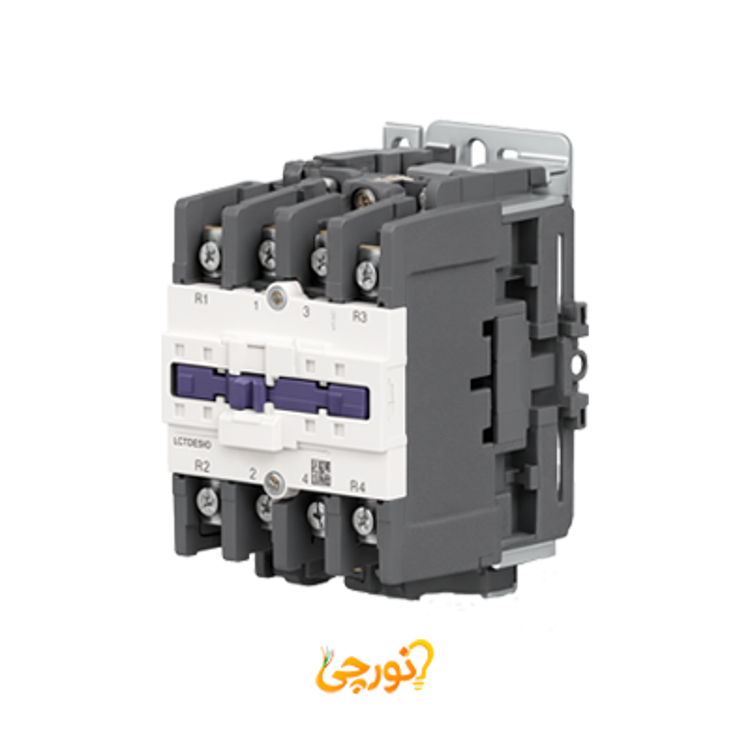

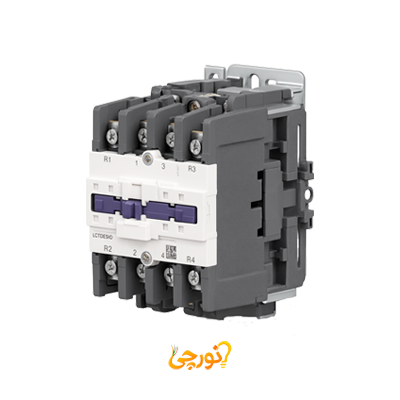

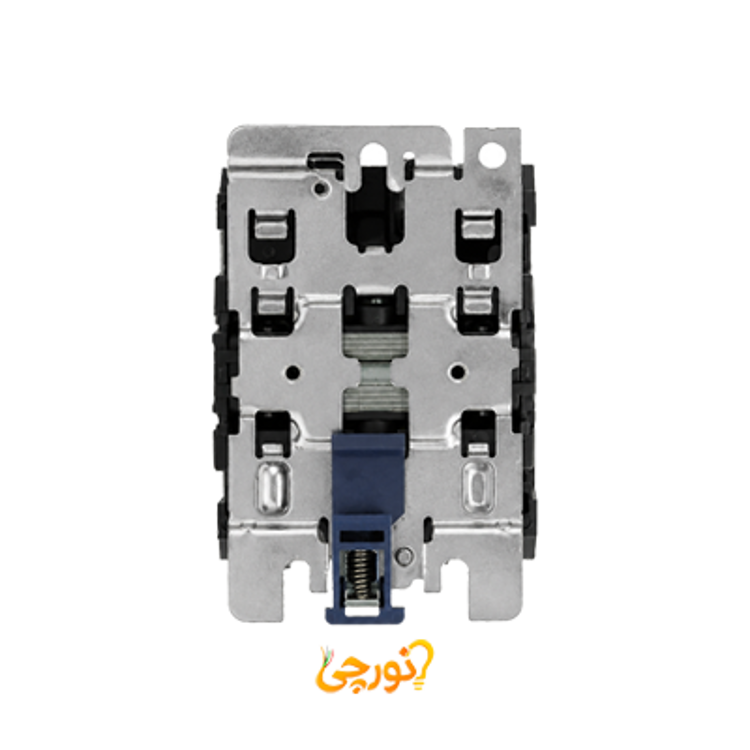

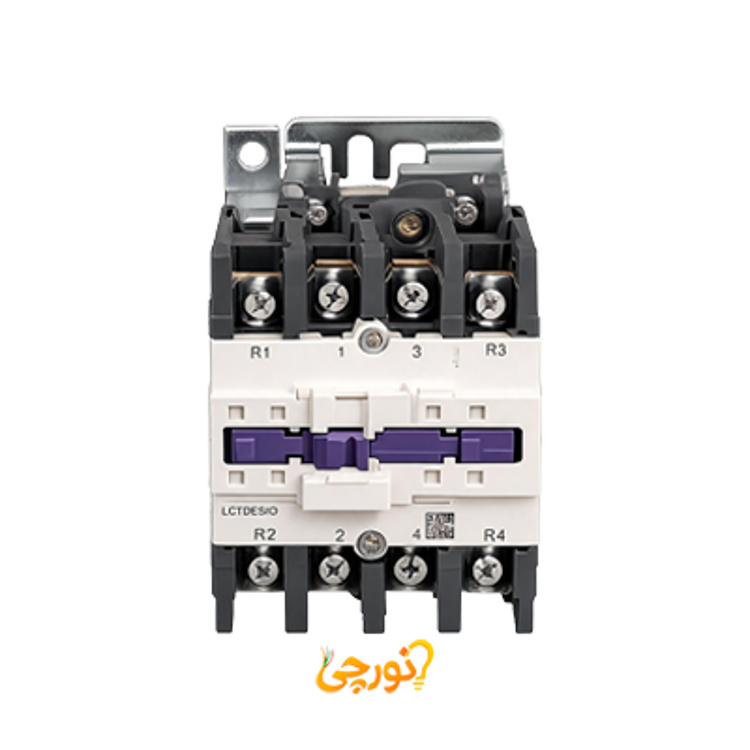

کنتاکتور اشنایدر 125 آمپر 4 پل 110 ولت AC

کنتاکتور اشنایدر 125 آمپر 4 پل 110 ولت AC

کنتاکتور اشنایدر با کد فنی LC1D80004F7 از سری محصولات قدرتمند TeSys D این شرکت برای مدیریت بارهای غیر القایی طراحی شده است. این کنتاکتور 4 پل قادر است تا جریان 125 آمپر را در ولتاژ کاری 440 ولت در دسته بندی AC-1 هدایت کند. ساختار داخلی این دستگاه مجهز به 4 کنتاکت کمکی از نوع باز به فرمت 4NO است. بوبین این تجهیز با ولتاژ 110 ولت متناوب در فرکانس 50 و 60 هرتز فعالیت می نماید. برقراری اتصالات برقی در این مدل از طریق ترمینال های پیچی صورت می گیرد. این قطعه در محدوده دمایی منفی 40 تا مثبت 60 درجه سانتی گراد عملکردی پایدار ارائه می دهد و دارای درجه حفاظت IP20 طبق استاندارد IEC 60529 می باشد. امکان نصب آن روی دین ریل یا به واسطه پیچ روی تابلو فراهم است. این محصول دارای گواهینامه های معتبر بین المللی بوده و با رعایت استانداردهای دوستدار محیط زیست تولید و عرضه می شود.

ویژگی های شاخص کنتاکتور 125 آمپر 4 پل 110 ولت اشنایدر

• مشخصات کلی و جریان: جریان مجاز غیر موتوری این کنتاکتور برای بارهای مقاومتی در دسته بندی AC-1 برابر با 125 آمپر با ولتاژ کاری 440 ولت بوده و برای مقاومت های سنگین ایده آل است.
• تعداد پل و کنتاکت ها: این محصول دارای 4 پل اصلی بوده و به همراه 4 کنتاکت کمکی باز یا همان 4NO عرضه می شود که برای سیگنال دهی های متعدد در مدار کاربرد دارد.
• ولتاژ بوبین و فرکانس: ولتاژ تغذیه بوبین این دستگاه 110 ولت جریان متناوب است که در شبکه های برقی با فرکانس استاندارد 50 و 60 هرتز بدون افت کیفیت کار می کند.
• وزن و ابعاد: وزن خالص این کنتاکتور 1.76 کیلوگرم بوده و با ابعاد 125 در 96 در 127 میلی متری طراحی شده تا به خوبی در تابلوهای برق جای گیرد.
• دوام و سرعت عملکرد: دوام مکانیکی این کنتاکتور 4 میلیون سیکل و دوام الکتریکی آن 800 هزار سیکل است. سرعت سوئیچینگ آن نیز برابر با 3600 سیکل در هر ساعت ثبت شده است.
• استانداردها و محیط زیست: ساخت این قطعه مطابق با گواهینامه های معتبر بین المللی از جمله UL، LROS، DNV، GOST، RINA، CSA، CCC، BV و GL صورت گرفته و کاملا منطبق با استانداردهای سازگار با محیط زیست می باشد.

کاربرد و موارد استفاده کنتاکتور اشنایدر 4 پل 125 آمپری

• بارهای غیر القایی: استفاده به عنوان سوئیچینگ اصلی برای کنترل و مدیریت بارهای مقاومتی و حرارتی با جریان تا 125 آمپر در سیستم های تاسیساتی و صنعتی بزرگ.
• توزیع برق: کاربرد در پنل های توزیع با قابلیت قطع و وصل چهار فاز به صورت همزمان جهت حفاظت و کنترل مدارهای قدرت غیر موتوری با ولتاژ تا 440 ولت.
• سیگنال دهی و نصب تابلو: بهره گیری از 4 کنتاکت باز برای فراخوانی همزمان چندین بخش مدار فرمان و نصب آسان دستگاه با درجه حفاظت IP20 روی ریل یا به کمک پیچ در تابلوهای برق صنعتی.
