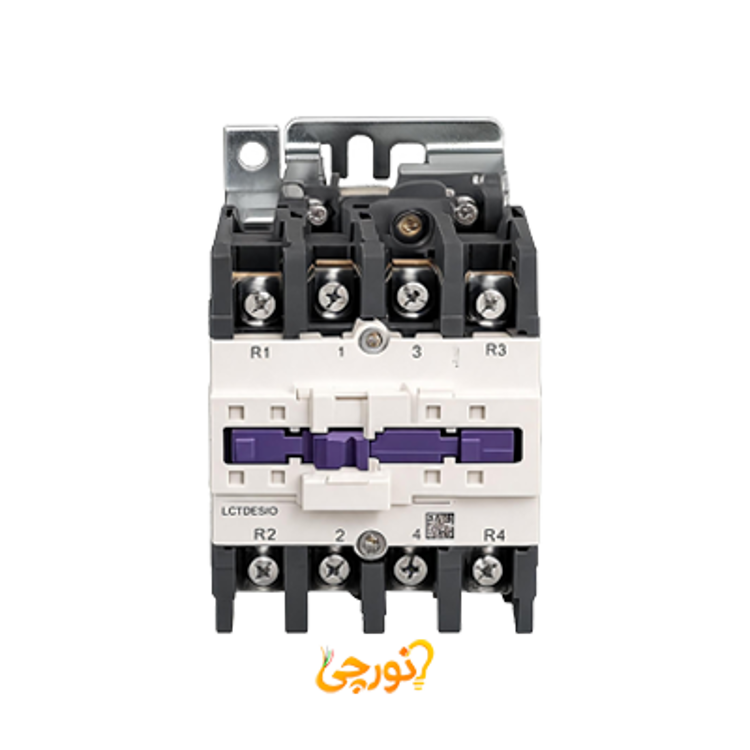

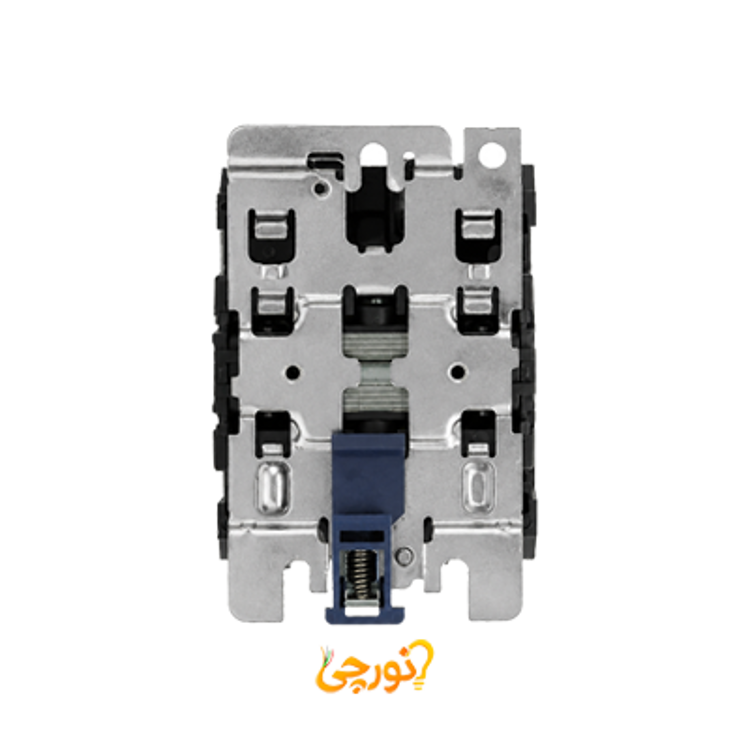

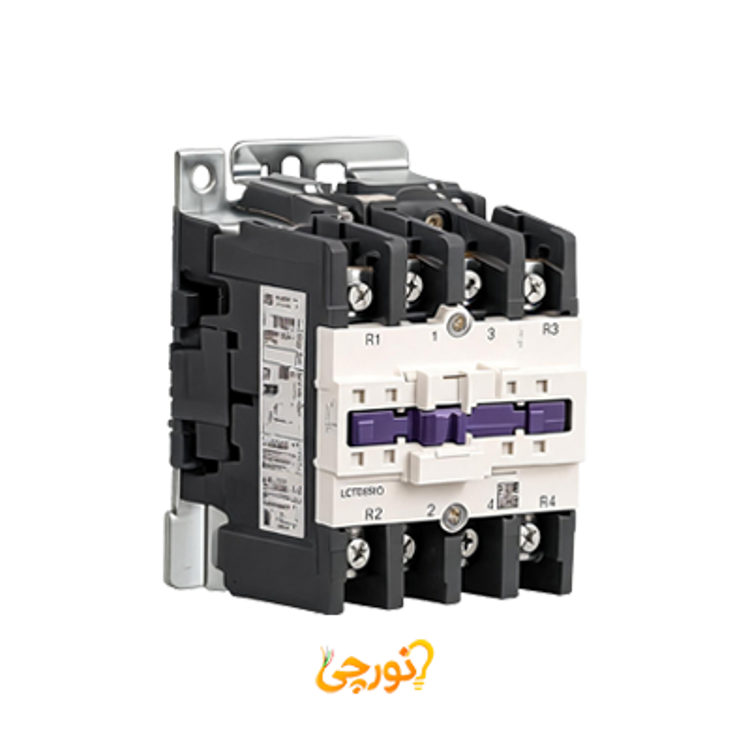

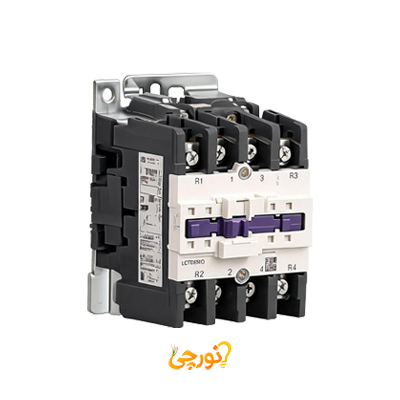

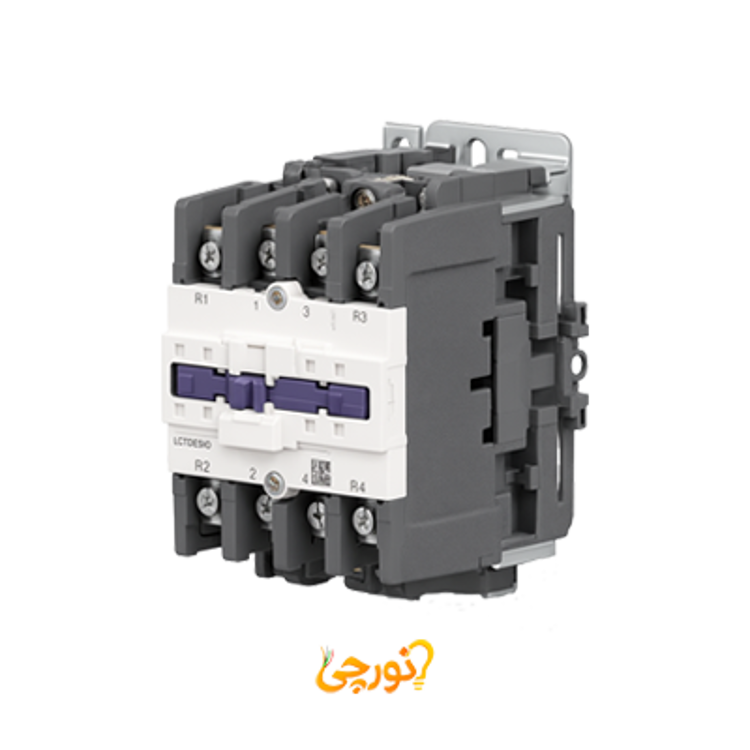

کنتاکتور اشنایدر 125 آمپر 4 پل 220 ولت AC با 4NO

کنتاکتور اشنایدر 125 آمپر 4 پل 220 ولت AC با 4NO

کنتاکتور اشنایدر با کد فنی LC1D80004M7 از سری محصولات قدرتمند TeSys Deca این شرکت برای مدیریت بارهای غیر القایی طراحی شده است. این کنتاکتور 4 پل قادر است تا جریان 125 آمپر را در دمای محیط کمتر از 60 درجه سانتی گراد و ولتاژ کاری 1000 ولت در دسته بندی AC-1 هدایت کند. ساختار داخلی این دستگاه علاوه بر پل های اصلی، مجهز به 4 کنتاکت کمکی از نوع باز به فرمت 4NO است. بوبین این تجهیز با ولتاژ 220 ولت متناوب در فرکانس 50 و 60 هرتز فعالیت می نماید. برقراری اتصالات برقی در این مدل از طریق ترمینال های پیچی صورت می گیرد. سرعت عملکرد این قطعه 3600 سیکل در ساعت ثبت شده و تا دمای 60 درجه سانتی گراد عملکردی کاملا پایدار ارائه می دهد. عرض این دستگاه 96 میلی متر بوده و امکان نصب آن روی دین ریل یا به واسطه پیچ روی تابلو فراهم است. این محصول دارای گواهینامه های معتبر بین المللی بوده و با رعایت استانداردهای دوستدار محیط زیست تولید و عرضه می شود.

ویژگی های شاخص کنتاکتور 125 آمپر 4 پل اشنایدر با 4NO

• مشخصات کلی و جریان: جریان مجاز غیر موتوری این کنتاکتور برای بارهای مقاومتی در دسته بندی AC-1 برابر با 125 آمپر با ولتاژ کاری 1000 ولت بوده و برای مقاومت های سنگین ایده آل است.
• تعداد پل و کنتاکت ها: این محصول دارای 4 پل اصلی بوده و به همراه 4 کنتاکت کمکی باز یا همان 4NO عرضه می شود که برای سیگنال دهی های متعدد در مدار کاربرد دارد.
• ولتاژ بوبین و فرکانس: ولتاژ تغذیه بوبین این دستگاه 220 ولت جریان متناوب است که در شبکه های برقی با فرکانس استاندارد 50 و 60 هرتز بدون افت کیفیت کار می کند.
• وزن و ابعاد: وزن خالص این کنتاکتور 1.76 کیلوگرم بوده و با ابعاد 125 در 96 در 127 میلی متری طراحی شده تا به خوبی در تابلوهای برق جای گیرد.
• سرعت و عملکرد: سرعت سوئیچینگ این کنتاکتور برابر با 3600 سیکل در هر ساعت بوده و از دوام مکانیکی و الکتریکی بسیار بالایی در شرایط سخت کاری برخوردار است.
• استانداردها و محیط زیست: ساخت این قطعه مطابق با گواهینامه های معتبر بین المللی از جمله IEC، UL، CSA، CCC، EAC و Marine صورت گرفته و کاملا منطبق با استانداردهای سازگار با محیط زیست می باشد.

کاربرد و موارد استفاده کنتاکتور اشنایدر 4 پل 125 آمپری

• بارهای غیر القایی: استفاده به عنوان سوئیچینگ اصلی برای کنترل و مدیریت بارهای مقاومتی و حرارتی با جریان تا 125 آمپر در سیستم های تاسیساتی و صنعتی بزرگ.
• توزیع برق: کاربرد در پنل های توزیع با قابلیت قطع و وصل چهار فاز به صورت همزمان جهت حفاظت و کنترل مدارهای قدرت غیر موتوری با ولتاژ بالا.
• سیگنال دهی و نصب تابلو: بهره گیری از 4 کنتاکت باز برای فراخوانی همزمان چندین بخش مدار فرمان و نصب آسان دستگاه با ابعاد استاندارد روی ریل یا به کمک پیچ در تابلوهای برق.
