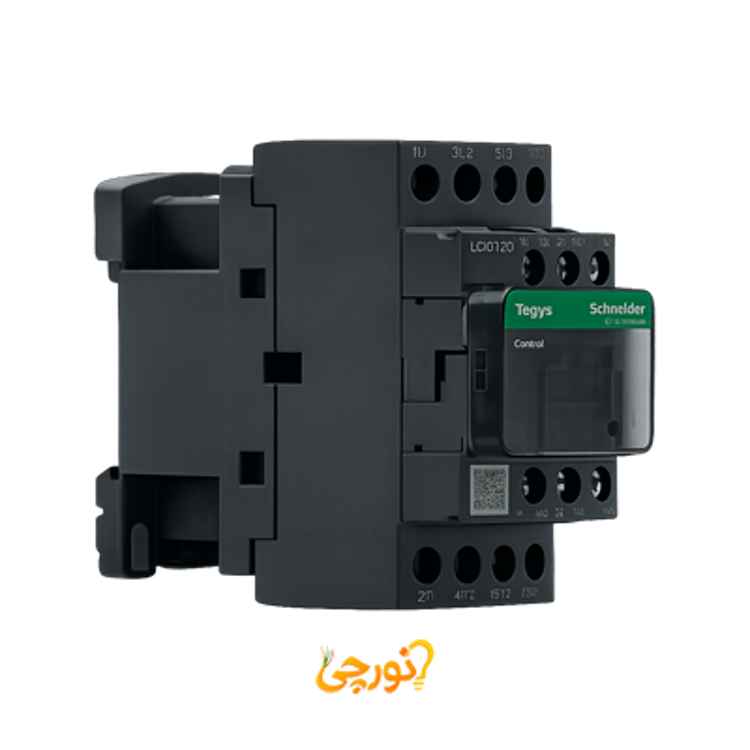

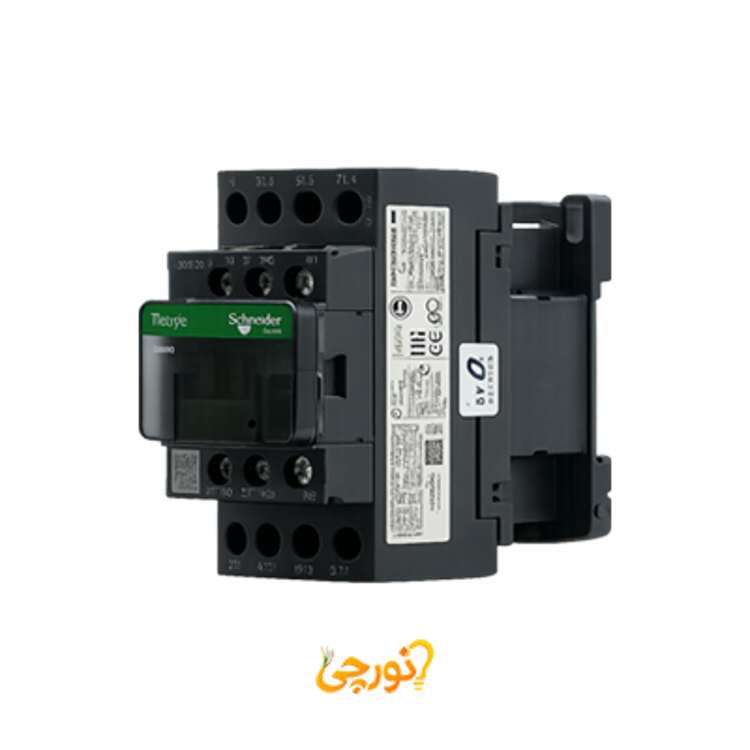

کنتاکتور اشنایدر 20 آمپر 4 پل 220 ولت AC با 4NO

کنتاکتور اشنایدر 20 آمپر 4 پل 220 ولت AC با 4NO

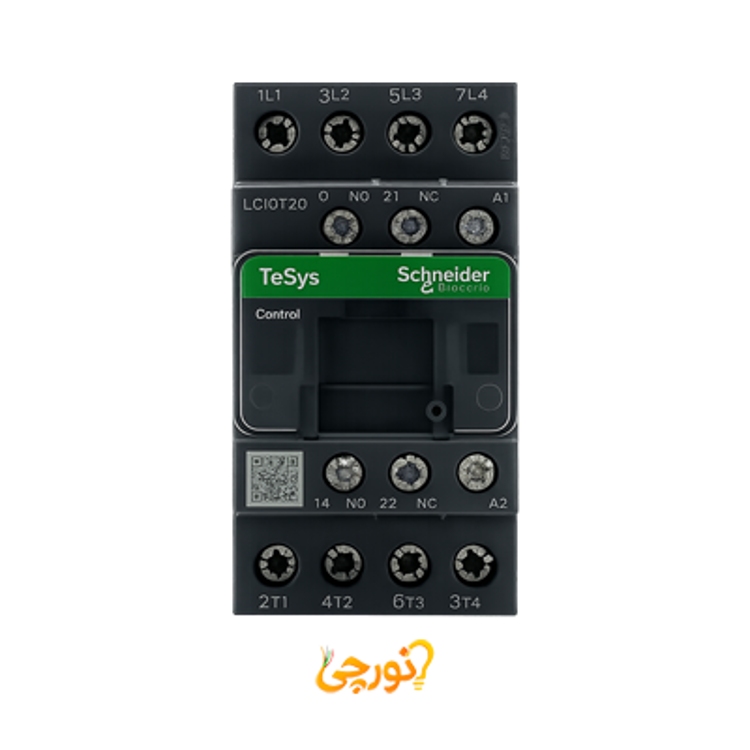

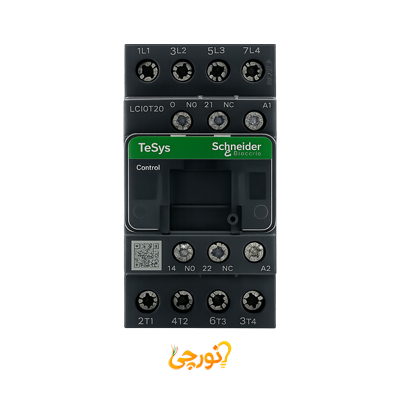

محصول LC1DT20M7 از خانواده TeSys D برند اشنایدر الکتریک یک سوئیچ مغناطیسی چهار پل است که به منظور هدایت بارهای غیر القایی با ظرفیت 20 آمپر در ولتاژ کاری 440 ولت استاندارد AC-1 توسعه یافته است. این دستگاه مجهز به پل های اصلی با پیکربندی فابریک 4NO بوده و کویل آن برای فعالیت در شبکه های 50 تا 60 هرتز با ولتاژ 220 ولت متناوب تنظیم شده است. ارتباطات مداری نیز به کمک پایه های پیچی و یک جفت کنتاکت کمکی 1NO و 1NC صورت می پذیرد.

ویژگی های شاخص کنتاکتور 20 آمپر 4 پل 220 ولت AC اشنایدر

• مشخصات کلی و جریان: رنج جریان 20 آمپر برای مصارف غیر موتوری دسته AC-1 در نظر گرفته شده است. ولتاژ تغذیه بوبین 220 ولت AC بوده و این تجهیز توانایی حفظ عملکرد مطلوب خود را تا دمای محیطی 60 درجه سانتی گراد دارد.
• تعداد پل و کنتاکت: ساختار آن شامل 4 پل اصلی با ترکیب بندی 4NO است. علاوه بر این یک جفت کنتاکت کمکی با وضعیت 1NO و 1NC برای پیاده سازی مدارات فرمان در اختیار قرار می گیرد.
• سرعت و عملکرد: نرخ سوئیچینگ و سرعت واکنش این کنتاکتور برابر با 3600 سیکل در ساعت ارزیابی شده که بازدهی بالای آن را در مدارهای برقی به نمایش می گذارد.
• ولتاژ و عایق: ولتاژ بوبین 220 ولت AC و نوع کنتاکتور AC تعیین شده است.
• ابعاد و وزن: ابعاد فیزیکی شامل طول 92، عرض 45 و ارتفاع 85 میلی‌متر می باشد و وزن خالص آن 0.37 کیلوگرم ثبت شده است.

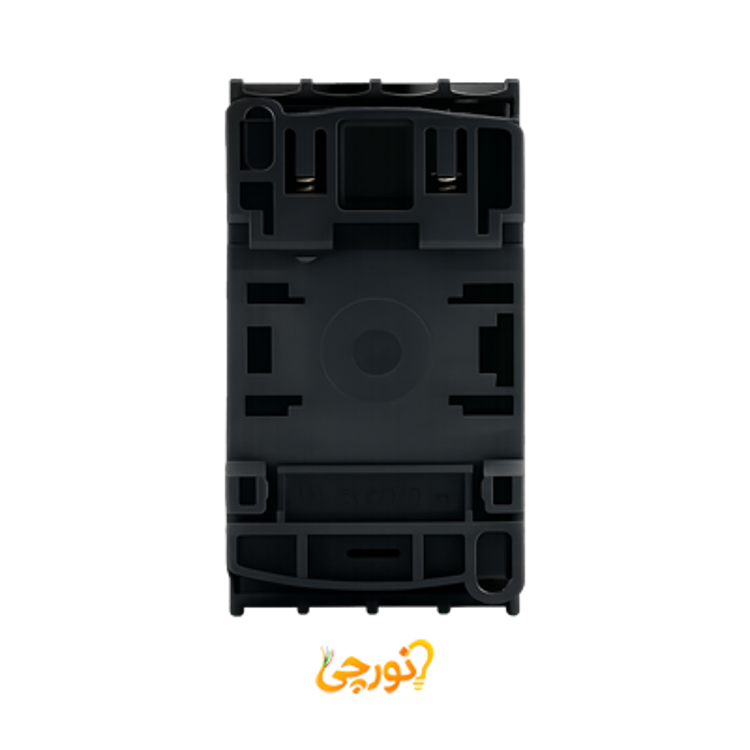

• دوام و روش نصب: کیفیت ساخت و دوام بالایی دارد. این تجهیز با عرض 45 میلی‌متر قابلیت سوار شدن روی تابلو برق را هم به صورت روی دین ریل و هم به واسطه پیچ مهیا می کند.
• استانداردها و گواهینامه ها: دارای مجوزهای بین المللی متعدد از جمله IEC، UL، CSA، CCC، EAC و Marine بوده و روند تولید آن کاملا منطبق با استانداردهای محیط زیستی RoHS و REACh انجام شده است.

کاربرد و موارد استفاده کنتاکتور 20 آمپر 4 پل 220 ولت AC اشنایدر

• مدیریت مدار: به کارگیری در مدارات فرمان برای قطع و وصل بارهای غیر القایی تا سقف 20 آمپر در دسته بندی AC-1 با تحمل ولتاژ 440 ولت.
• بارهای مقاومتی: انتخابی مناسب جهت کنترل و هدایت بارهای اهمی در سیستم های تاسیساتی و صنعتی به کمک آرایش 4NO پل های اصلی.
• تاسیسات برقی: کاربرد در تابلوهای توزیع برق با بهره گیری از ترمینال های پیچی به منظور تثبیت و حفاظت از مدارهای فرمان و قدرت.
