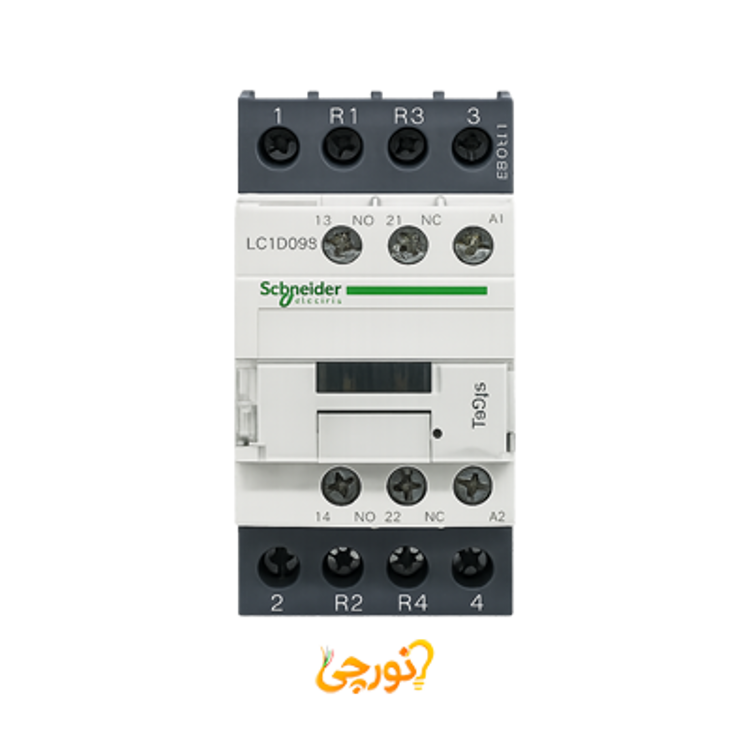

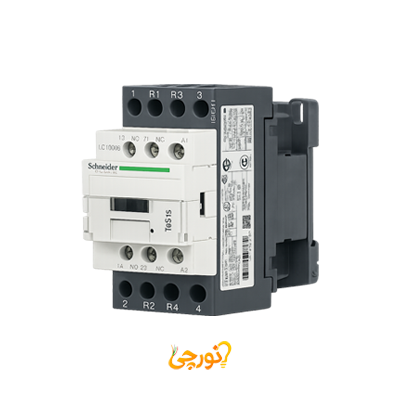

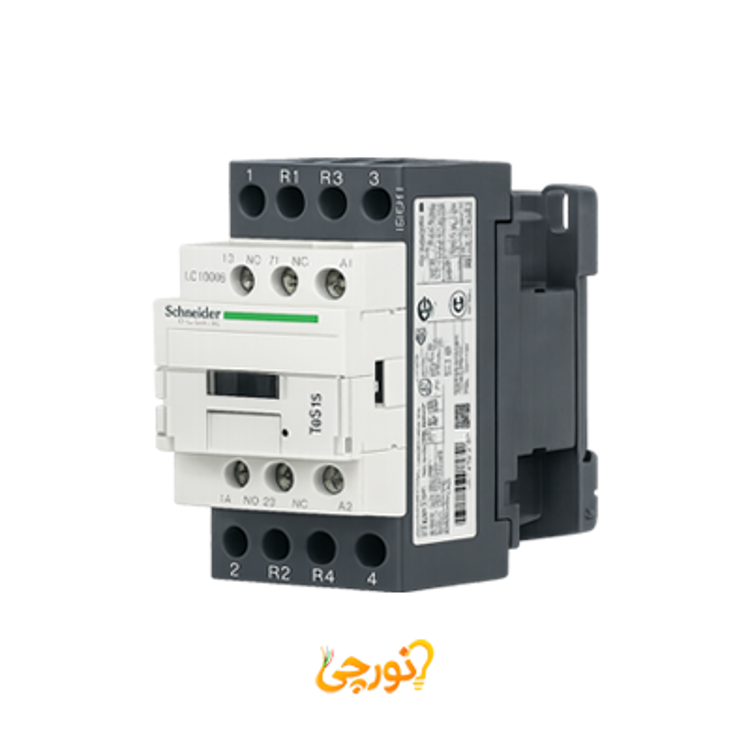

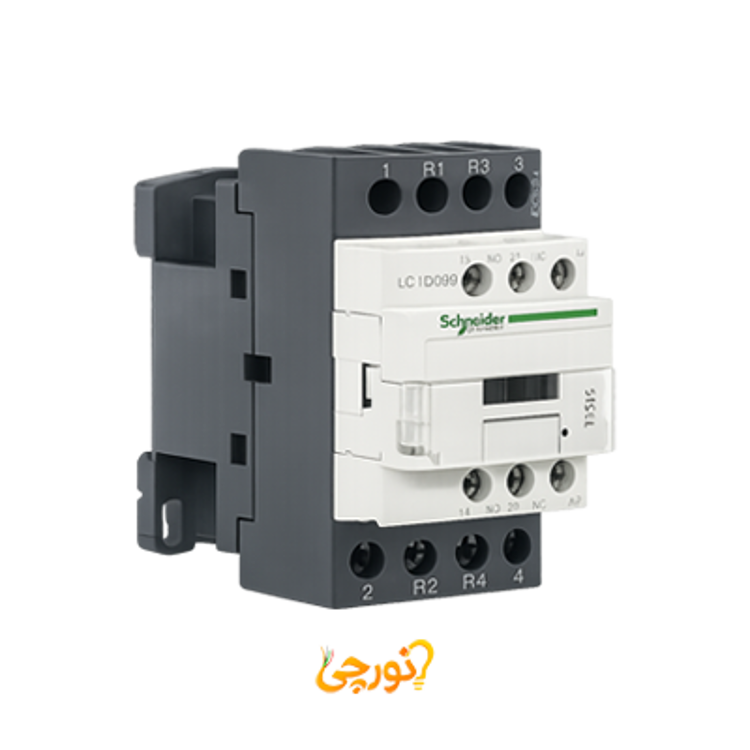

کنتاکتور اشنایدر 20 آمپر 4 پل 230 ولت AC با 2NO+2NC

کنتاکتور اشنایدر 20 آمپر 4 پل 230 ولت AC با 2NO+2NC

کنتاکتور اشنایدر 20 آمپر 4 پل 230 ولت AC با کد فنی LC1D098P7 متعلق به سری TeSys D بوده و مخصوص مدیریت بارهای غیر القایی تا ظرفیت 20 آمپر در ولتاژ کاری 690 ولت دسته بندی AC-1 توسعه یافته است. این محصول مجهز به 4 پل اصلی با آرایش 2NO به علاوه 2NC بوده و بوبین آن برای کار در شبکه 50 تا 60 هرتز با ولتاژ 230 ولت AC تنظیم شده است. همچنین یک کنتاکت کمکی با ترکیب 1NO و 1NC روی آن تعبیه شده و فرآیند اتصال برقی از طریق ترمینال های پیچی صورت می پذیرد.

ویژگی های شاخص کنتاکتور 20 آمپر 4 پل 230 ولت AC اشنایدر

• مشخصات کلی و جریان: جریان مجاز برای بارهای غیر موتوری AC-1 معادل 20 آمپر است. رنج جریان 20 آمپر به همراه ولتاژ تغذیه 230 ولت AC و تحمل حرارتی تا 60 درجه سانتی گراد از ویژگی های برجسته این دستگاه می باشد.
• تعداد پل و کنتاکت: ساختار آن شامل 4 پل اصلی با ترکیب 2NO و 2NC است. علاوه بر این یک جفت کنتاکت کمکی با وضعیت 1NO و 1NC در مدار کنترل آن قرار گرفته است.
• سرعت و عملکرد: سرعت انجام عملکرد قطع و وصل در این کنتاکتور به 3600 سیکل در ساعت می رسد که نشان دهنده واکنش سریع و دقیق آن در مدارهای برقی است.
• ولتاژ و عایق: ولتاژ بوبین 230 ولت AC و نوع کنتاکتور AC تعیین شده است.
• ابعاد و وزن: ابعاد فیزیکی شامل طول 92، عرض 45 و ارتفاع 85 میلی‌متر بوده و وزن خالص محصول 0.37 کیلوگرم ثبت شده است.

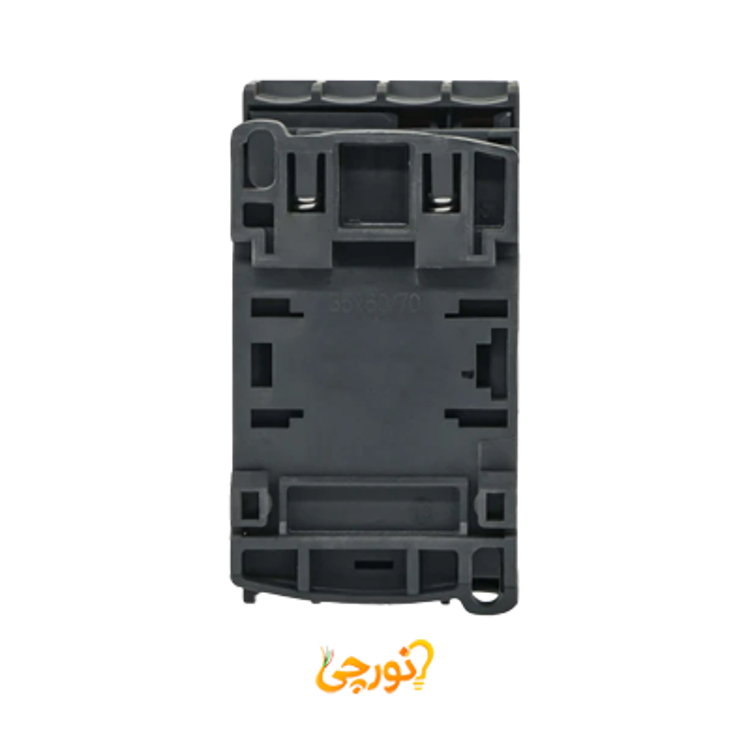

• دوام و روش نصب: کیفیت ساخت و دوام بالایی دارد. این تجهیز 45 میلی‌متر عرض دارد و قابلیت سوار شدن روی تابلو برق را هم از طریق دین ریل و هم به واسطه پیچ مهیا می کند.
• استانداردها و گواهینامه ها: دارای گواهینامه های بین المللی متعدد از جمله IEC، UL، CSA، CCC، EAC و Marine بوده و کاملا منطبق با استانداردهای سازگار با محیط زیست نظیر RoHS و REACh تولید و عرضه می گردد.

کاربرد و موارد استفاده کنتاکتور 20 آمپر 4 پل 230 ولت AC اشنایدر

• کنترل مدار: استفاده در مدارهای فرمان برای قطع و وصل بارهای غیر القایی تا 20 آمپر در دسته بندی بهره وری AC-1 با ولتاژ 690 ولت.
• بارهای مقاومتی: گزینه ای ایده آل برای سوئیچینگ و مدیریت بارهای اهمی و مقاومتی در سیستم های مختلف تاسیساتی و صنعتی به واسطه آرایش 2NO و 2NC.
• تاسیسات برقی: به کارگیری در پنل های توزیع برق با استفاده از ترمینال های پیچی برای اطمینان از حفاظت و پایداری مدارهای فرمان و قدرت.
