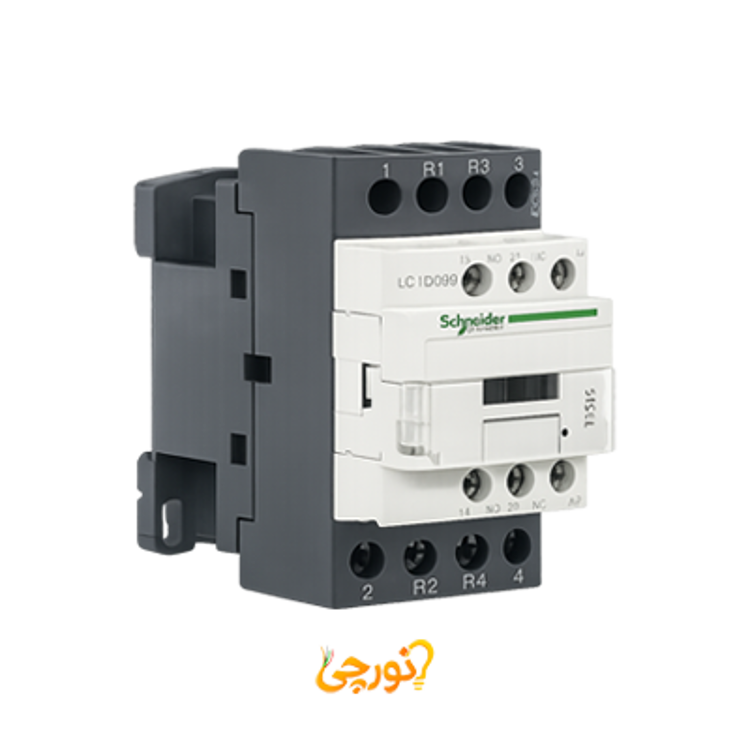

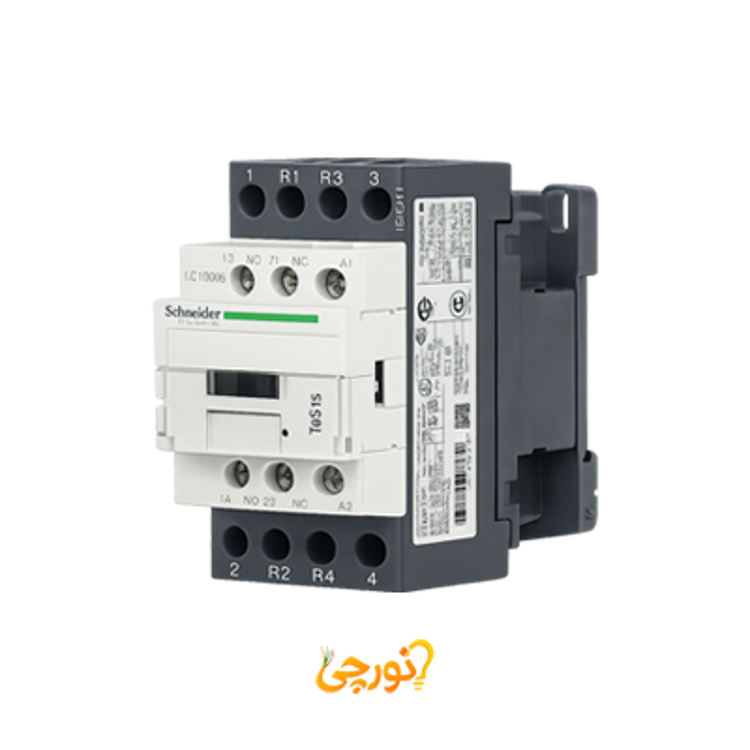

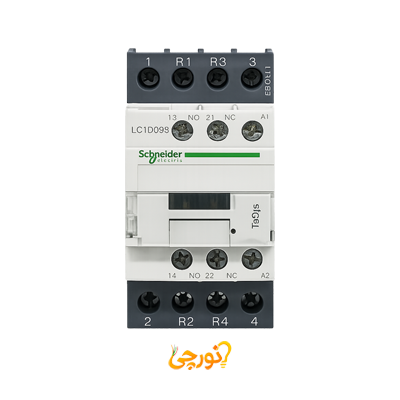

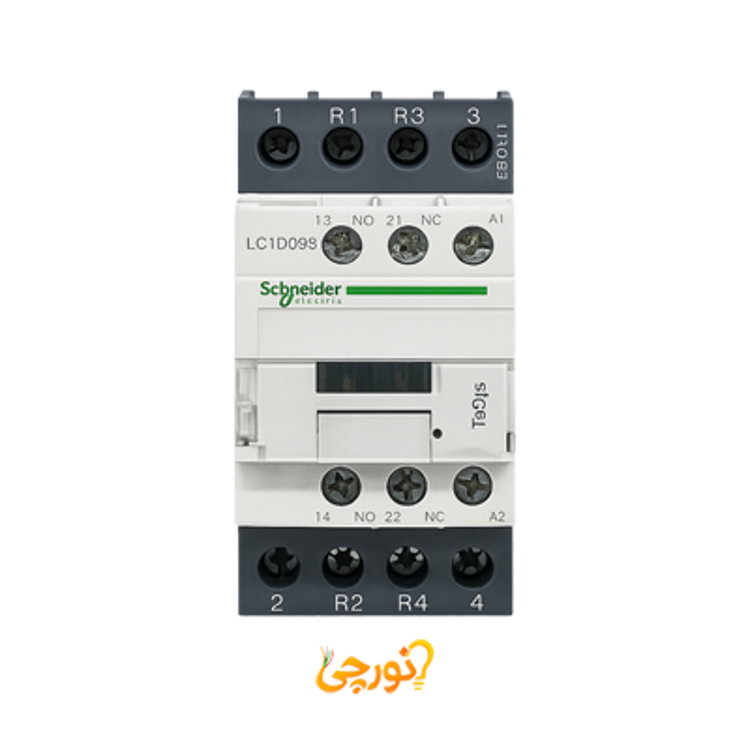

کنتاکتور اشنایدر 20 آمپر 4 پل 48 ولت AC با 2NO+2NC

کنتاکتور اشنایدر 20 آمپر 4 پل 48 ولت AC با 2NO+2NC

محصول پیش رو با شناسه فنی LC1D098E7 جزو خانواده تیسیس دی بوده و به منظور هدایت بارهای غیر القایی با ظرفیت 20 آمپر در سطح ولتاژ 690 ولت دسته AC-1 مهندسی شده است. ساختار این دستگاه شامل 4 پل اصلی با آرایش 2NO و 2NC است. کویل به کار رفته در این مدل برای تحریک با ولتاژ 48 ولت متناوب در فرکانس شبکه 50 تا 60 هرتز طراحی گردیده و یک جفت کنتاکت کمکی 1NO و 1NC نیز بر روی آن قرار گرفته است. فرآیند برقراری اتصالات نیز از طریق پایه های پیچی انجام می پذیرد.

ویژگی های شاخص کنتاکتور 20 آمپر 4 پل 48 ولت AC اشنایدر

• مشخصات کلی و جریان: رنج جریان 20 آمپر برای مصارف غیر موتوری AC-1 در نظر گرفته شده است. این تجهیز با ولتاژ تغذیه 48 ولت AC کار کرده و توانایی حفظ عملکرد مطلوب خود را تا دمای 60 درجه سانتی گراد دارد.
• تعداد پل و کنتاکت: دارای 4 پل اصلی با ترکیب بندی 2NO و 2NC است. علاوه بر این یک کنتاکت کمکی با ساختار 1NO و 1NC برای پیاده سازی مدارات فرمان در اختیار قرار می گیرد.
• سرعت و عملکرد: میزان سرعت واکنش و عملکرد قطع و وصل این کنتاکتور برابر با 3600 سیکل در ساعت ارزیابی شده که بازدهی بالایی را در سوئیچینگ به نمایش می گذارد.
• ولتاژ و عایق: ولتاژ بوبین 48 ولت AC و نوع کنتاکتور AC تعیین شده است.
• ابعاد و وزن: ابعاد فیزیکی دستگاه شامل طول 92، عرض 45 و ارتفاع 85 میلی‌متر می باشد و وزن آن روی ترازو 0.37 کیلوگرم ثبت می شود.

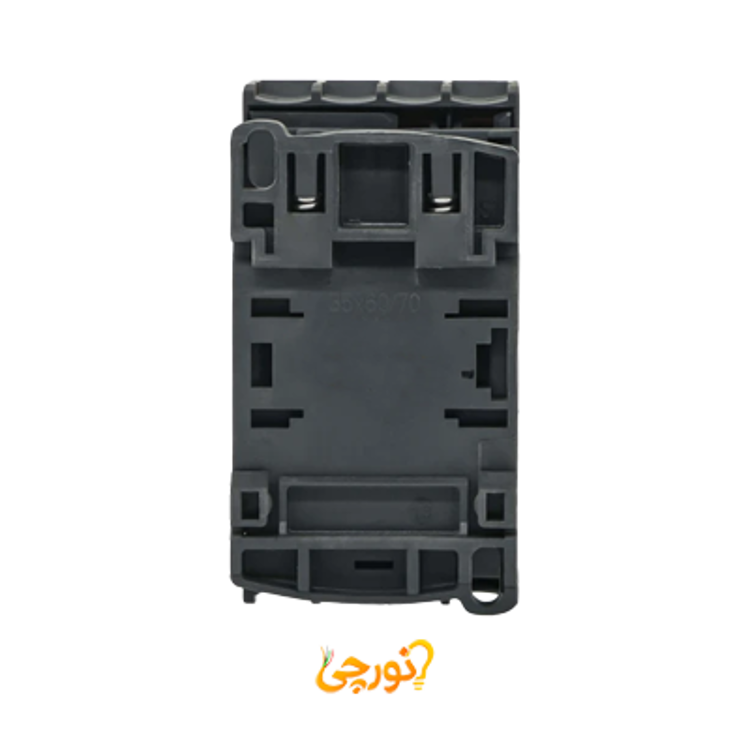

• دوام و روش نصب: ساختار مستحکم و دوام بالا از نقاط قوت آن است. عرض 45 میلی متری این قطعه امکان نصب آسان را هم به کمک دین ریل و هم از طریق پیچ روی تابلوهای برقی فراهم می آورد.
• استانداردها و گواهینامه ها: دارای مجوزهای بین المللی متعددی نظیر IEC، UL، CSA، CCC، EAC و Marine است و روند تولید آن کاملا منطبق با استانداردهای محیط زیستی RoHS و REACh انجام شده است.

کاربرد و موارد استفاده کنتاکتور 20 آمپر 4 پل 48 ولت AC اشنایدر

• مدیریت مدار: به کارگیری در شاخه فرمان برای قطع و وصل بارهای غیر القایی تا سقف 20 آمپر در دسته AC-1 با تحمل ولتاژ 690 ولت.
• بارهای مقاومتی: انتخابی مناسب جهت کنترل و هدایت بارهای اهمی در صنایع مختلف تاسیساتی به کمک آرایش پل های 2NO و 2NC.
• تاسیسات برقی: کاربرد در تابلوهای توزیع نیرو با بهره گیری از ترمینال های پیچی به منظور تثبیت و حفاظت از مدارهای فرمان.
