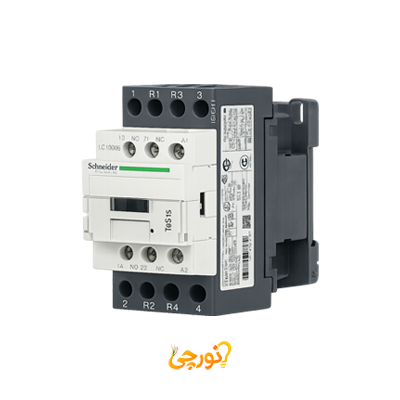

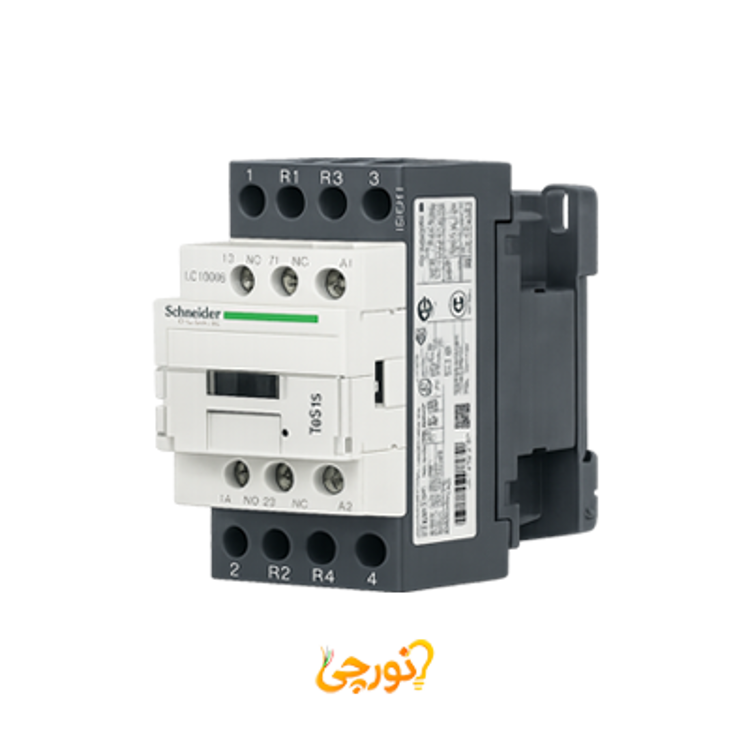

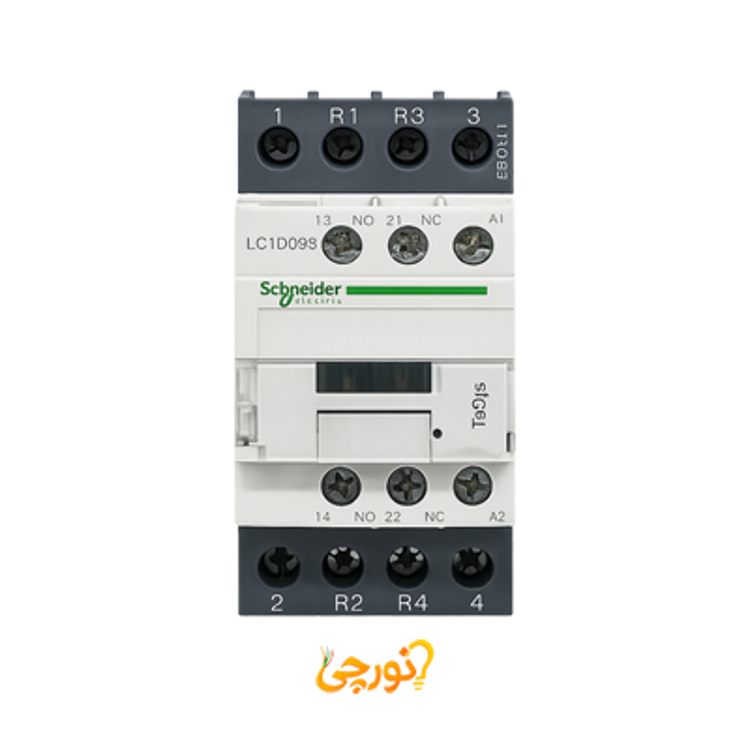

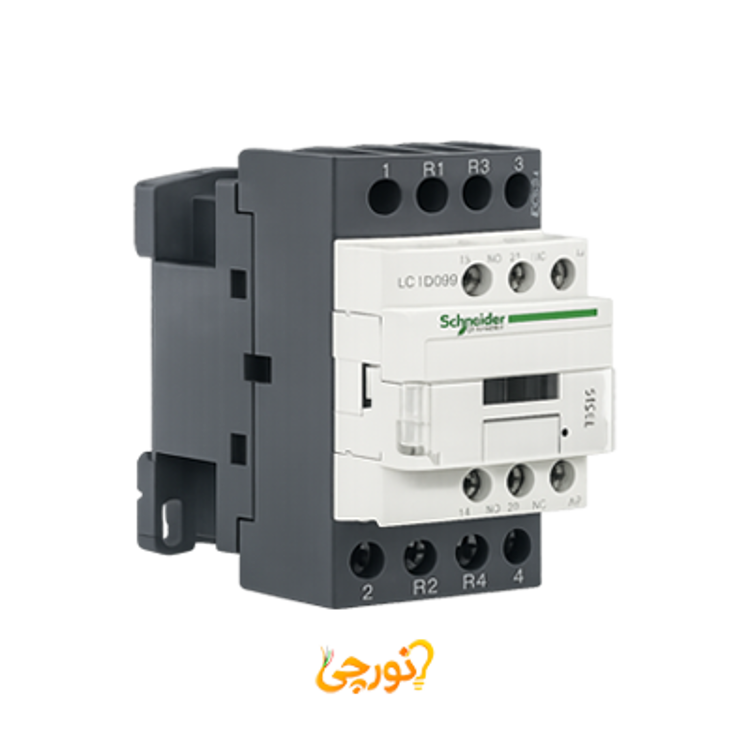

کنتاکتور اشنایدر 25 آمپر 4 پل 110 ولت AC با 4NO

کنتاکتور اشنایدر 25 آمپر 4 پل 110 ولت AC با 4NO

تجهیز LC1DT25F7 ساخت شرکت اشنایدر الکتریک از دسته محصولات TeSys D بوده و به طور اختصاصی برای هدایت بارهای مقاومتی و غیر القایی تا سقف 25 آمپر طراحی گردیده است. سطح ولتاژ کاری این دستگاه در استاندارد AC-1 معادل 440 ولت تعریف شده است. این کنتاکتور 4 پله با پیکربندی 4NO عرضه می گردد و بوبین آن برای فعالیت در شبکه 50 تا 60 هرتز با ولتاژ 110 ولت متناوب تنظیم شده است. ارتباطات مداری نیز به کمک پایه های پیچی برقرار می گردد.

ویژگی های شاخص کنتاکتور 25 آمپر 4 پل 110 ولت AC اشنایدر

• مشخصات کلی و جریان: ظرفیت جریان مجاز برای مصارف غیر موتوری دسته AC-1 برابر 25 آمپر است. این کنتاکتور با ولتاژ تغذیه 110 ولت AC کار کرده و عملکرد خود را تا محدوده دمایی 60 درجه سانتی گراد بدون افت کیفیت حفظ می کند.
• تعداد پل و کنتاکت: ساختار اصلی دستگاه شامل 4 پل با ترکیب بندی 4NO است. علاوه بر این یک بلوک کنتاکت کمکی با ساختار 1NO و 1NC برای مدارات فرمان در نظر گرفته شده است.
• سرعت و عملکرد: نرخ سوئیچینگ و سرعت واکنش این مدل به 3600 سیکل در ساعت می رسد که بازدهی مناسبی را در فرآیندهای صنعتی تضمین می نماید.
• ولتاژ و عایق: ولتاژ بوبین 110 ولت AC و نوع کنتاکتور AC تعیین شده است.
• ابعاد و وزن: ابعاد فیزیکی شامل طول 92، عرض 45 و ارتفاع 85 میلی‌متر بوده و وزن خالص محصول روی ترازو 0.37 کیلوگرم ثبت می گردد.

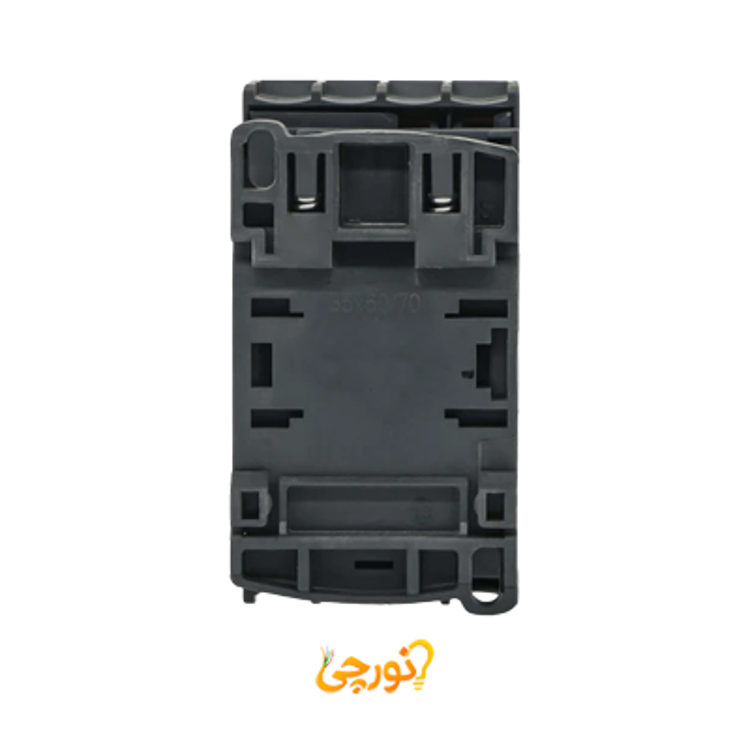

• دوام و روش نصب: استحکام و دوام بالایی از ویژگی های بارز آن است. این تجهیز 45 میلی متری را می توان به سادگی بر روی دین ریل تابلو نصب کرد و یا به واسطه پیچ محکم نمود.
• استانداردها و گواهینامه ها: این محصول دارای تاییدیه های بین المللی متعددی نظیر IEC، UL، CSA، CCC، EAC و Marine است و فرآیند ساخت آن کاملا منطبق با استانداردهای محیط زیستی RoHS و REACh انجام شده است.

کاربرد و موارد استفاده کنتاکتور 25 آمپر 4 پل 110 ولت AC اشنایدر

• مدیریت مدار: بهره گیری در شاخه فرمان جهت کنترل و قطع و وصل بارهای غیر القایی تا 25 آمپر در استاندارد AC-1 با تحمل ولتاژ 440 ولت.
• بارهای مقاومتی: گزینه ای مطلوب برای سوئیچینگ بارهای اهمی در صنایع مختلف به کمک آرایش 4NO پل های اصلی.
• تاسیسات برقی: کاربرد موثر در تابلوهای توزیع با استفاده از ترمینال های پیچی به منظور تثبیت و حفاظت از مدارهای فرمان و قدرت.
