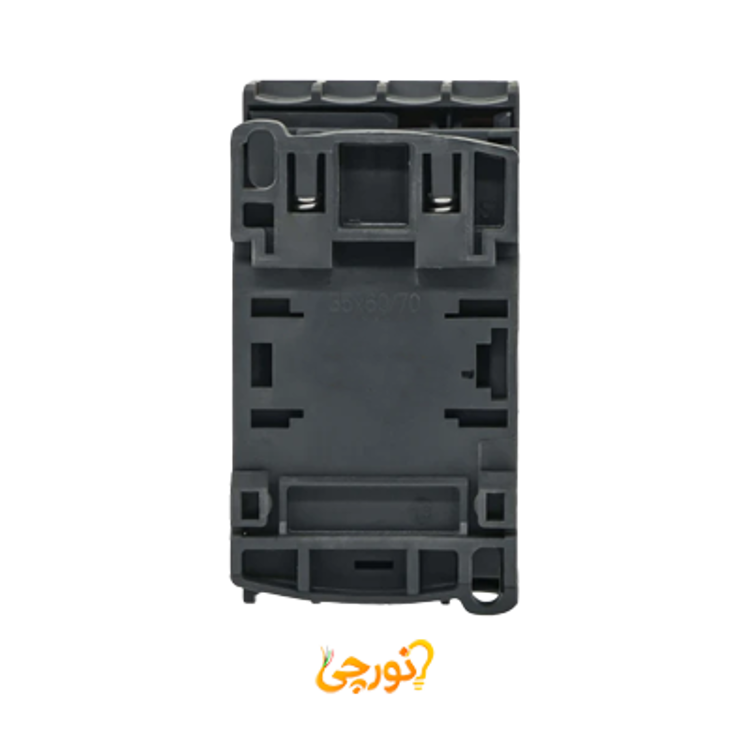

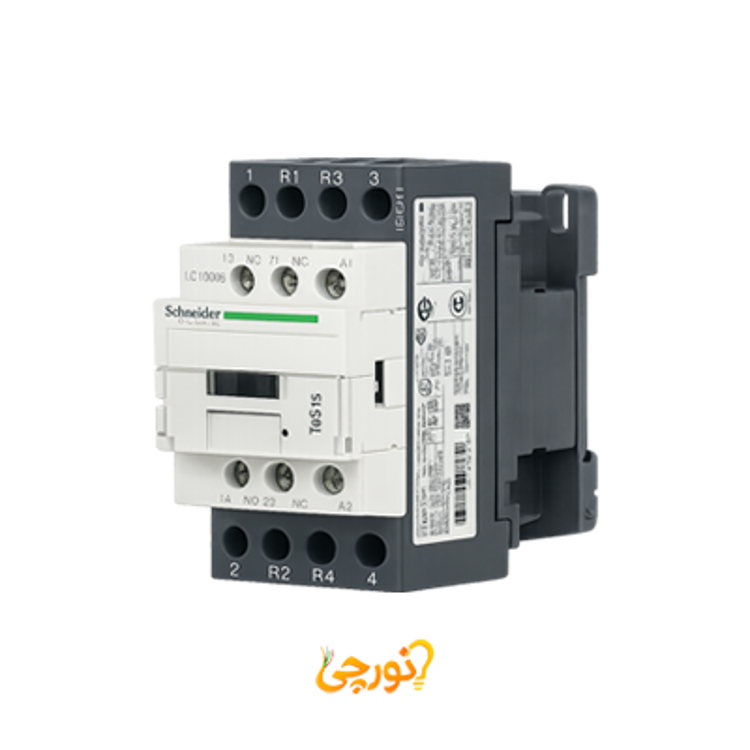

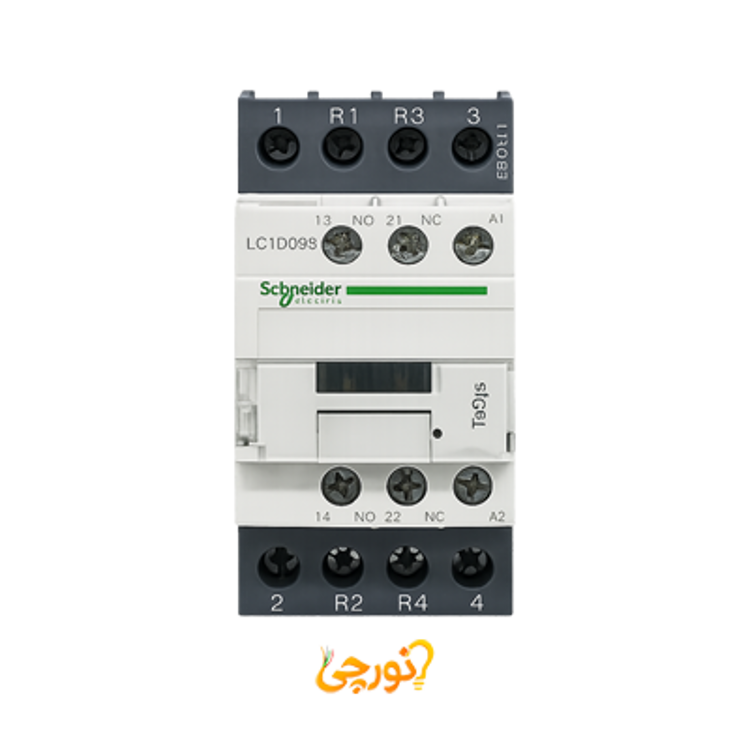

کنتاکتور اشنایدر 25 آمپر 4 پل 220 ولت AC با 4NO

کنتاکتور اشنایدر 25 آمپر 4 پل 220 ولت AC با 4NO

کنتاکتور 25 آمپری اشنایدر الکتریک با کد LC1DT25M7 که متعلق به خانواده TeSys D می باشد، به منظور مدیریت بارهای غیر القایی با ظرفیت 25 آمپر و در ولتاژ کاری 440 ولت طبق استاندارد AC-1 توسعه یافته است. این تجهیز 4 پله مجهز به کنتاکتورهای اصلی با آرایش فابریک 4NO بوده و کویل آن برای تحریک در شبکه های 50 تا 60 هرتز با ولتاژ 220 ولت متناوب تنظیم شده است. برقراری ارتباطات الکتریکی در این مدل نیز به کمک ترمینال های پیچی صورت می پذیرد.

ویژگی های شاخص کنتاکتور 25 آمپر 4 پل 220 ولت AC اشنایدر

• مشخصات کلی و جریان: رنج جریان 25 آمپر برای مصارف غیر موتوری دسته AC-1 در نظر گرفته شده است. ولتاژ تغذیه بوبین 220 ولت AC بوده و این دستگاه توانایی حفظ عملکرد مطلوب خود را تا دمای محیطی 60 درجه سانتی گراد دارد.
• تعداد پل و کنتاکت: ساختار آن شامل 4 پل اصلی با ترکیب بندی 4NO است. علاوه بر این یک جفت کنتاکت کمکی با وضعیت 1NO و 1NC برای پیاده سازی مدارات فرمان روی آن تعبیه شده است.
• سرعت و عملکرد: سرعت واکنش و عملکرد سوئیچینگ این کنتاکتور برابر با 3600 سیکل در ساعت ارزیابی شده که نشان دهنده بازدهی بالای آن در مدارهای برقی است.
• ولتاژ و عایق: ولتاژ بوبین 220 ولت AC و نوع کنتاکتور AC تعیین شده است.
• ابعاد و وزن: ابعاد فیزیکی شامل طول 92، عرض 45 و ارتفاع 85 میلی‌متر می باشد و وزن خالص آن 0.37 کیلوگرم ثبت شده است.
• دوام و روش نصب: کیفیت ساخت و دوام بالایی دارد. این تجهیز با عرض 45 میلی‌متر قابلیت سوار شدن روی تابلو برق را هم به صورت روی دین ریل و هم به واسطه پیچ مهیا می کند.
• استانداردها و گواهینامه ها: دارای مجوزهای بین المللی متعدد از جمله IEC، UL، CSA، CCC، EAC و Marine بوده و روند تولید آن کاملا منطبق با استانداردهای محیط زیستی RoHS و REACh انجام شده است.

کاربرد و موارد استفاده کنتاکتور 25 آمپر 4 پل 220 ولت AC اشنایدر

• مدیریت مدار: به کارگیری در مدارات فرمان برای قطع و وصل بارهای غیر القایی تا سقف 25 آمپر در دسته بندی AC-1 با تحمل ولتاژ 440 ولت.
• بارهای مقاومتی: انتخابی مناسب جهت کنترل و هدایت بارهای اهمی در سیستم های تاسیساتی و صنعتی به کمک آرایش 4NO پل های اصلی.
• تاسیسات برقی: کاربرد در تابلوهای توزیع برق با بهره گیری از ترمینال های پیچی به منظور تثبیت و حفاظت از مدارهای فرمان و قدرت.
