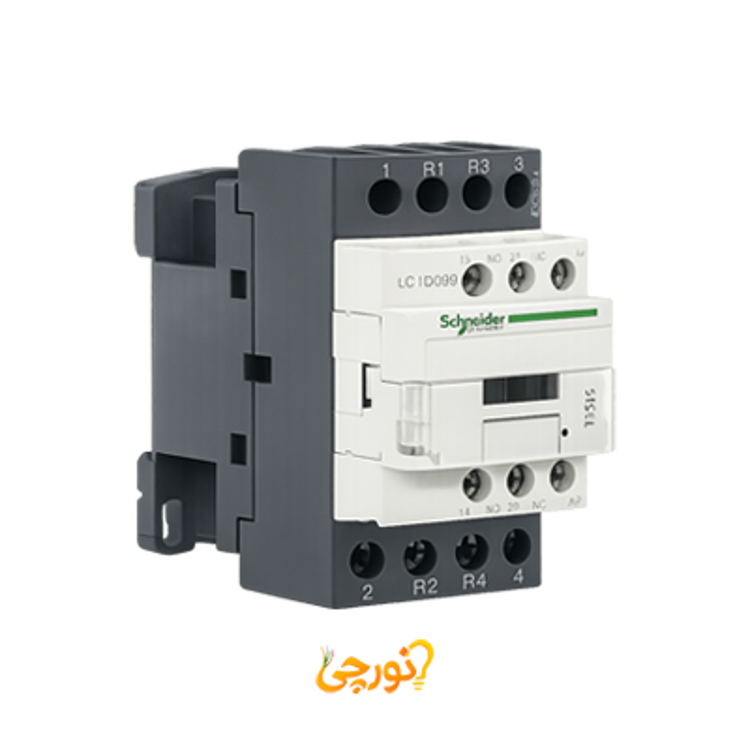

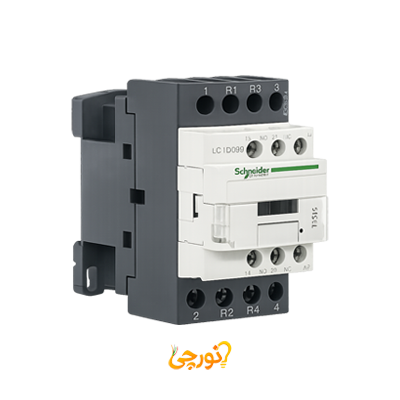

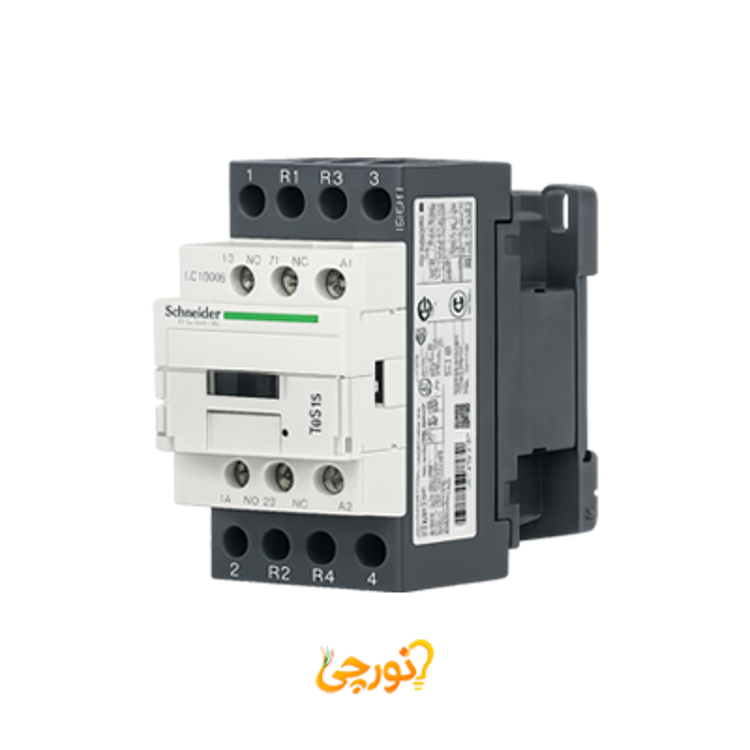

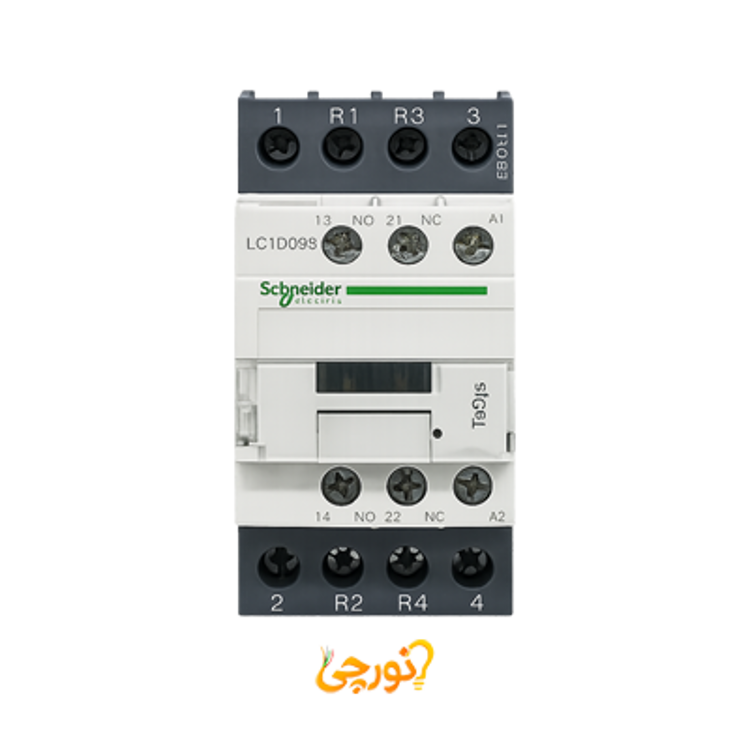

کنتاکتور اشنایدر 25 آمپر 4 پل 24 ولت DC

کنتاکتور اشنایدر 25 آمپر 4 پل 24 ولت DC

تجهیز LC1DT25BD ساخته شده توسط اشنایدر الکتریک، یکی از مدل های کارآمد سری TeSys D به شمار می رود که مخصوص مدیریت بارهای مقاومتی و غیر القایی با جریان 25 آمپر در سطح ولتاژ 690 ولت دسته AC-1 توسعه یافته است. این کنتاکتور 4 پل با پیکربندی فابریک 4NO عرضه می گردد و کویل آن برخلاف مدل های متناوب، با ولتاژ مستقیم 24 ولت دی سی فعال می شود. برقراری ارتباطات مداری نیز به کمک ترمینال های پیچی صورت می پذیرد.

ویژگی های شاخص کنتاکتور 25 آمپر 4 پل 24 ولت DC اشنایدر

• مشخصات کلی و جریان: ظرفیت جریان مجاز برای مصارف غیر موتوری دسته AC-1 برابر 25 آمپر است. ولتاژ تغذیه بوبین 24 ولت دی سی بوده و این دستگاه توانایی حفظ عملکرد مطلوب خود را تا دمای محیطی 60 درجه سانتی گراد دارد.
• تعداد پل و کنتاکت: ساختار آن شامل 4 پل اصلی با ترکیب بندی 4NO است. علاوه بر این یک جفت کنتاکت کمکی با وضعیت 1NO و 1NC برای پیاده سازی مدارات فرمان در اختیار قرار می گیرد.
• سرعت و عملکرد: نرخ سوئیچینگ و سرعت واکنش این کنتاکتور برابر با 3600 سیکل در ساعت ارزیابی شده که بازدهی بالای آن را در مدارهای برقی به نمایش می گذارد.
• ولتاژ و عایق: ولتاژ بوبین 24 ولت دی سی و نوع کنتاکتور AC تعیین شده است.
• ابعاد و وزن: ابعاد فیزیکی شامل طول 99، عرض 45 و ارتفاع 85 میلی‌متر می باشد و وزن خالص آن 0.37 کیلوگرم ثبت شده است.

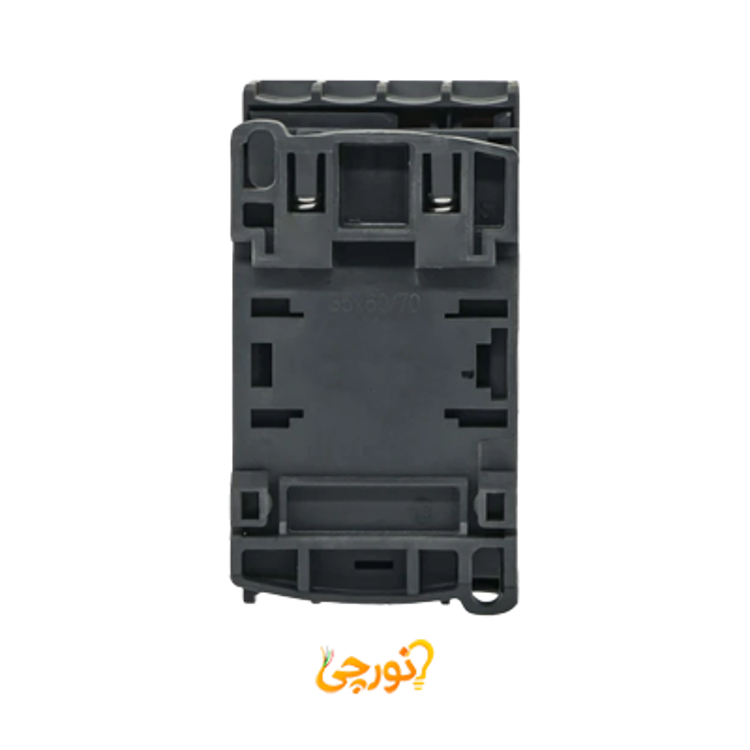

• دوام و روش نصب: کیفیت ساخت و دوام بالایی دارد. این تجهیز با عرض 45 میلی‌متر قابلیت سوار شدن روی تابلو برق را هم به صورت روی دین ریل و هم به واسطه پیچ مهیا می کند.
• استانداردها و گواهینامه ها: دارای مجوزهای بین المللی متعدد از جمله IEC، UL، CSA، CCC، EAC و Marine بوده و روند تولید آن کاملا منطبق با استانداردهای محیط زیستی RoHS و REACh انجام شده است.

کاربرد و موارد استفاده کنتاکتور 25 آمپر 4 پل 24 ولت DC اشنایدر

• مدیریت مدار: به کارگیری در مدارات فرمان برای قطع و وصل بارهای غیر القایی تا سقف 25 آمپر در دسته بندی AC-1 با تحمل ولتاژ 690 ولت.
• بارهای مقاومتی: انتخابی مناسب جهت کنترل و هدایت بارهای اهمی در سیستم های تاسیساتی و صنعتی به کمک آرایش 4NO پل های اصلی.
• تاسیسات برقی: کاربرد در تابلوهای توزیع برق با بهره گیری از ترمینال های پیچی به منظور تثبیت و حفاظت از مدارهای فرمان و قدرت.
