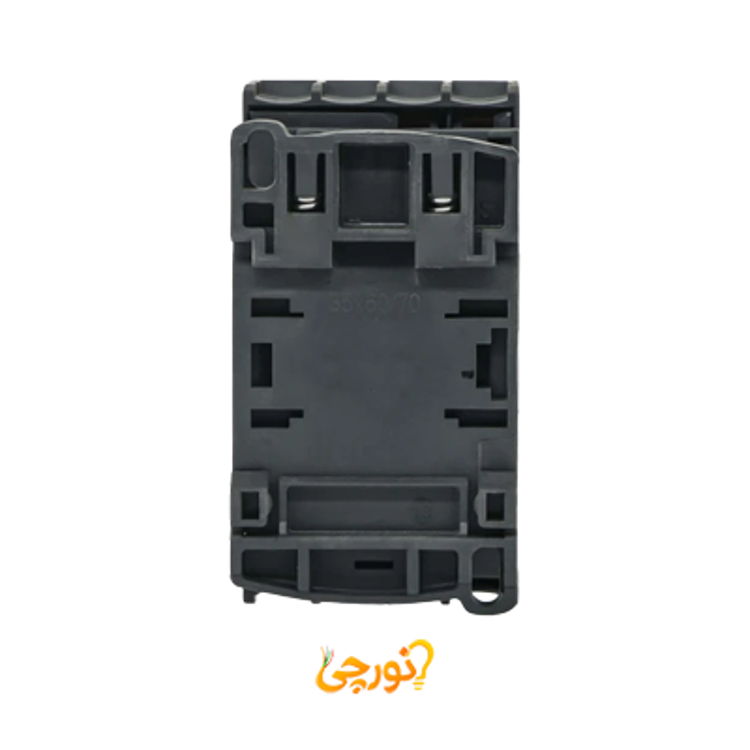

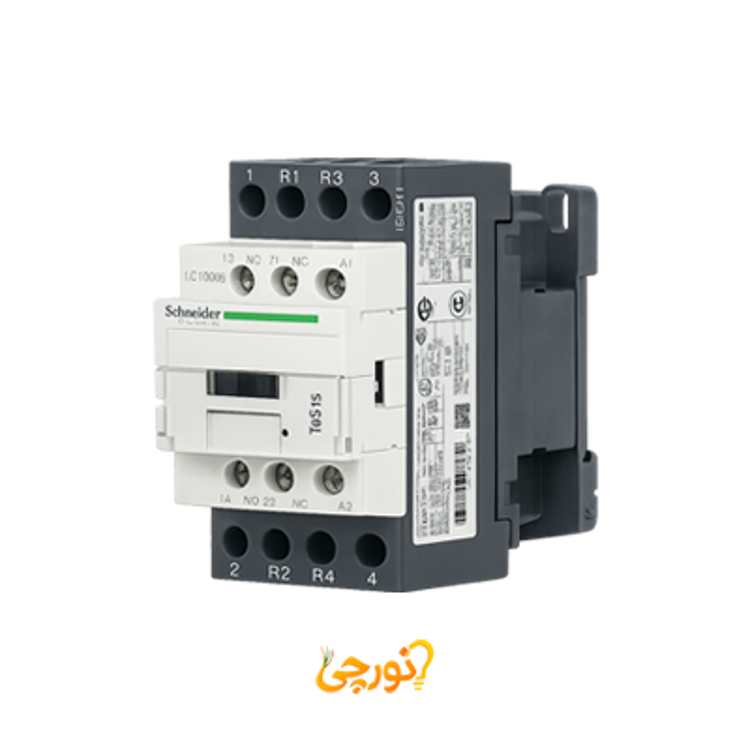

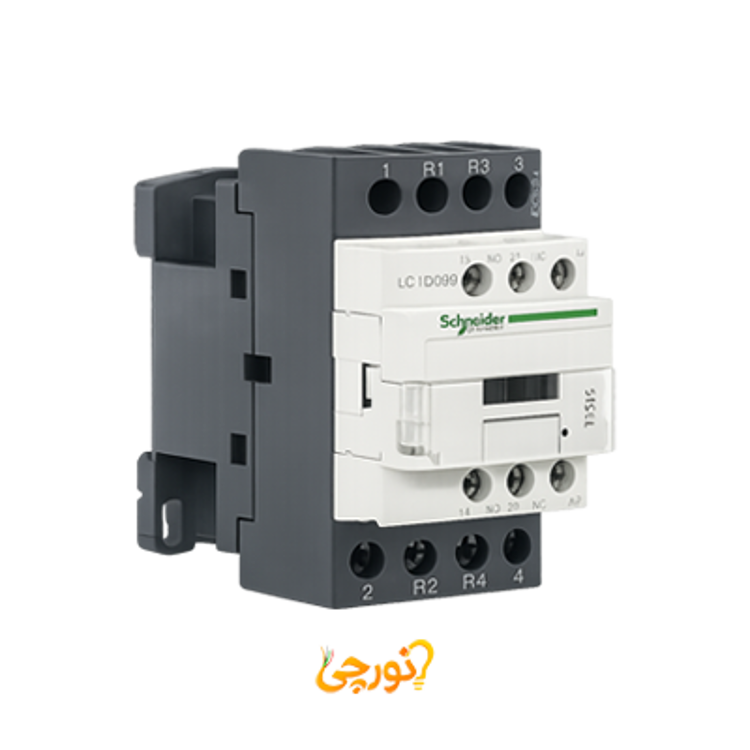

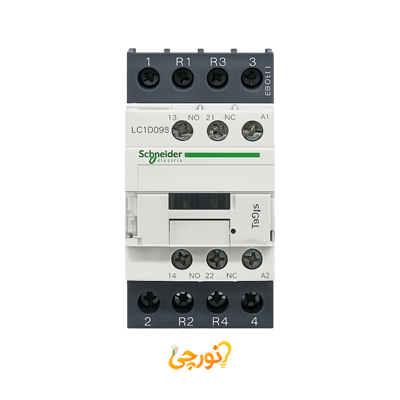

کنتاکتور اشنایدر 25 آمپر 4 پل 48 ولت AC با 2NO+2NC

کنتاکتور اشنایدر 20 آمپر 4 پل 48 ولت AC با 2NO+2NC

مدل LC1D128E7 یکی از تولیدات برجسته برند اشنایدر در خانواده TeSys D محسوب می شود که کارایی اصلی آن برای هدایت بارهای غیر القایی با ظرفیت 25 آمپر در ولتاژ 690 ولت استاندارد AC-1 تعریف شده است. این دستگاه دارای 4 پل اصلی با ساختار 2NO و 2NC می باشد. کویل به کار رفته در این قطعه جهت فعال سازی با ولتاژ 48 ولت متناوب در فرکانس 50 تا 60 هرتز طراحی گردیده و یک جفت کنتاکت کمکی با آرایش 1NO و 1NC بر روی آن تعبیه شده است. برقراری اتصالات مداری نیز از طریق پایه های پیچی صورت می پذیرد.

ویژگی های شاخص کنتاکتور 20 آمپر 4 پل 48 ولت AC اشنایدر

• مشخصات کلی و جریان: ظرفیت جریان مجاز برای بارهای غیر موتوری دسته AC-1 برابر 25 آمپر است. ولتاژ تغذیه بوبین 48 ولت AC بوده و این تجهیز توانایی حفظ عملکرد مطلوب را تا دمای محیطی 60 درجه سانتی گراد دارا می باشد.
• تعداد پل و کنتاکت: ساختار آن شامل 4 پل اصلی با ترکیب بندی 2NO و 2NC است. علاوه بر این یک کنتاکت کمکی با وضعیت 1NO و 1NC برای پیاده سازی مدارات فرمان در اختیار قرار می گیرد.
• سرعت و عملکرد: میزان سرعت واکنش و عملکرد قطع و وصل این کنتاکتور برابر با 3600 سیکل در ساعت ارزیابی شده که بازدهی مناسبی را در سوئیچینگ به نمایش می گذارد.
• ولتاژ و عایق: ولتاژ بوبین 48 ولت AC و نوع کنتاکتور AC تعیین شده است.
• ابعاد و وزن: ابعاد فیزیکی دستگاه شامل طول 92، عرض 45 و ارتفاع 85 میلی‌متر می باشد و وزن آن روی ترازو 0.37 کیلوگرم ثبت می شود.
• دوام و روش نصب: استحکام و دوام بالایی از نقاط قوت آن است. عرض 45 میلی متری این قطعه امکان نصب آسان را هم به کمک دین ریل و هم از طریق پیچ روی تابلوهای برقی فراهم می آورد.
• استانداردها و گواهینامه ها: دارای مجوزهای بین المللی متعددی نظیر IEC، UL، CSA، CCC، EAC و Marine است و روند تولید آن کاملا منطبق با استانداردهای محیط زیستی RoHS و REACh انجام شده است.

کاربرد و موارد استفاده کنتاکتور 20 آمپر 4 پل 48 ولت AC اشنایدر

• مدیریت مدار: به کارگیری در شاخه فرمان برای قطع و وصل بارهای غیر القایی تا سقف 25 آمپر در دسته AC-1 با تحمل ولتاژ 690 ولت.
• بارهای مقاومتی: انتخابی مناسب جهت کنترل و هدایت بارهای اهمی در صنایع مختلف تاسیساتی به کمک آرایش 2NO و 2NC.
• تاسیسات برقی: کاربرد در تابلوهای توزیع برق با بهره گیری از ترمینال های پیچی به منظور تثبیت و حفاظت از مدارهای فرمان و قدرت.
