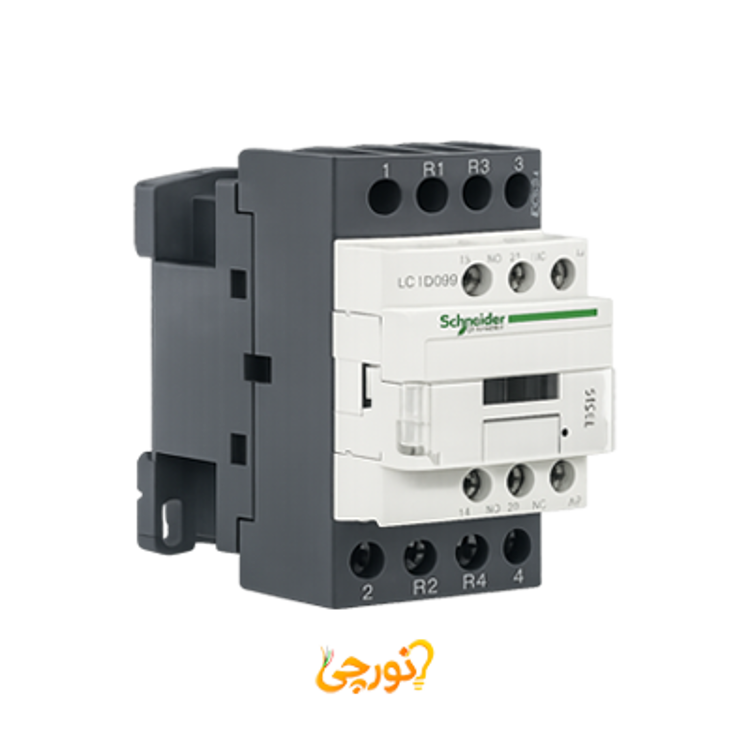

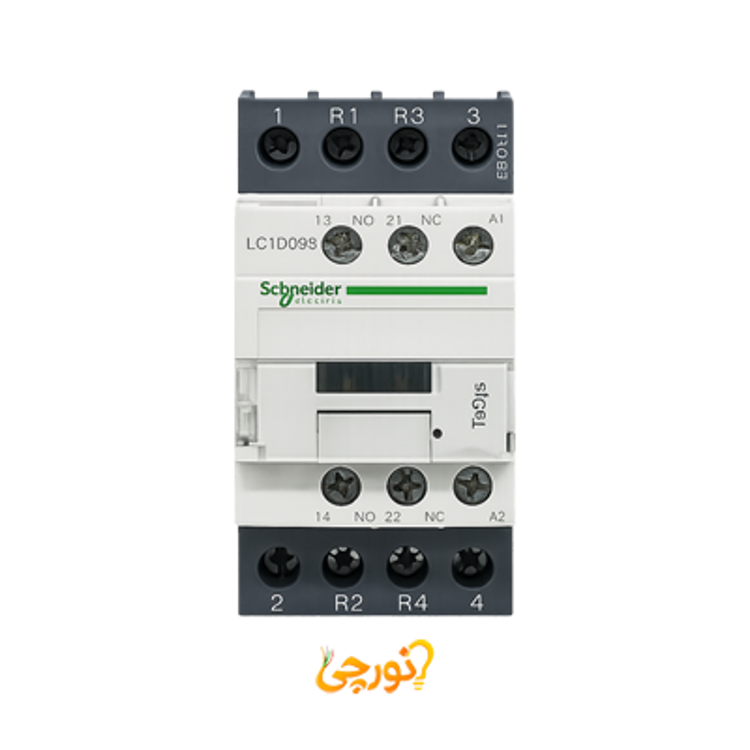

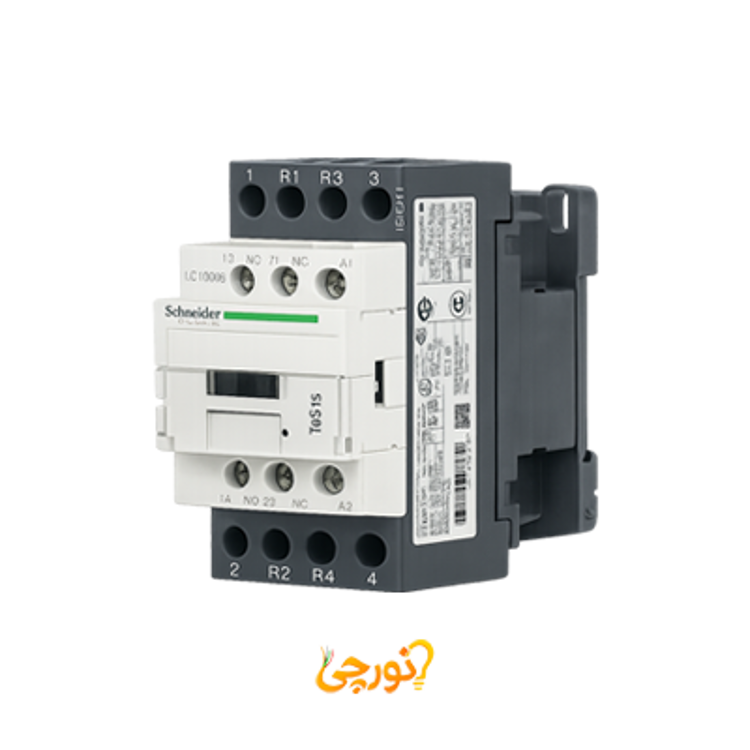

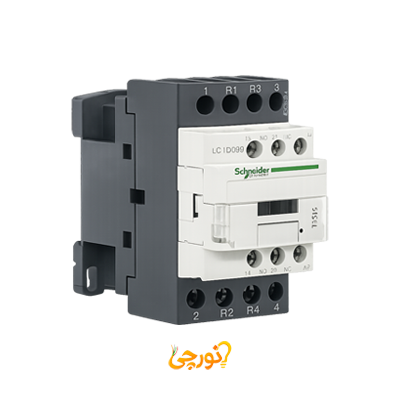

کنتاکتور اشنایدر 32 آمپر 4 پل 220 ولت AC با 2NO+2NC

کنتاکتور اشنایدر 32 آمپر 4 پل 220 ولت AC با 2NO+2NC

کنتاکتور 32 آمپری اشنایدر الکتریک با کد LC1D188M7 متعلق به خانواده TeSys D بوده و به منظور هدایت بارهای غیر القایی با ظرفیت 32 آمپر در سطح ولتاژ 690 ولت طبق استاندارد AC-1 توسعه یافته است. این دستگاه 4 پله مجهز به کنتاکتورهای اصلی با آرایش فابریک 2NO و 2NC بوده و کویل آن برای تحریک در شبکه های 50 تا 60 هرتز با ولتاژ 220 ولت متناوب تنظیم شده است. برقراری ارتباطات الکتریکی در این مدل نیز به کمک ترمینال های پیچی و یک جفت کنتاکت کمکی 1NO و 1NC صورت می پذیرد.

ویژگی های شاخص کنتاکتور 32 آمپر 4 پل 220 ولت AC اشنایدر

• مشخصات کلی و جریان: رنج جریان 32 آمپر برای مصارف غیر موتوری دسته AC-1 در نظر گرفته شده است. ولتاژ تغذیه بوبین 220 ولت AC بوده و این دستگاه توانایی حفظ عملکرد مطلوب خود را تا دمای محیطی 60 درجه سانتی گراد دارد.
• تعداد پل و کنتاکت: ساختار آن شامل 4 پل اصلی با ترکیب بندی 2NO و 2NC است. علاوه بر این یک جفت کنتاکت کمکی با وضعیت 1NO و 1NC برای پیاده سازی مدارات فرمان در اختیار قرار می گیرد.
• سرعت و عملکرد: نرخ سوئیچینگ و سرعت واکنش این کنتاکتور برابر با 3600 سیکل در ساعت ارزیابی شده که بازدهی بالای آن را در مدارهای برقی به نمایش می گذارد.
• ولتاژ و عایق: ولتاژ بوبین 220 ولت AC و نوع کنتاکتور AC تعیین شده است.
• ابعاد و وزن: ابعاد فیزیکی شامل طول 105، عرض 45 و ارتفاع 99 میلی‌متر می باشد و وزن خالص آن 0.43 کیلوگرم ثبت شده است.

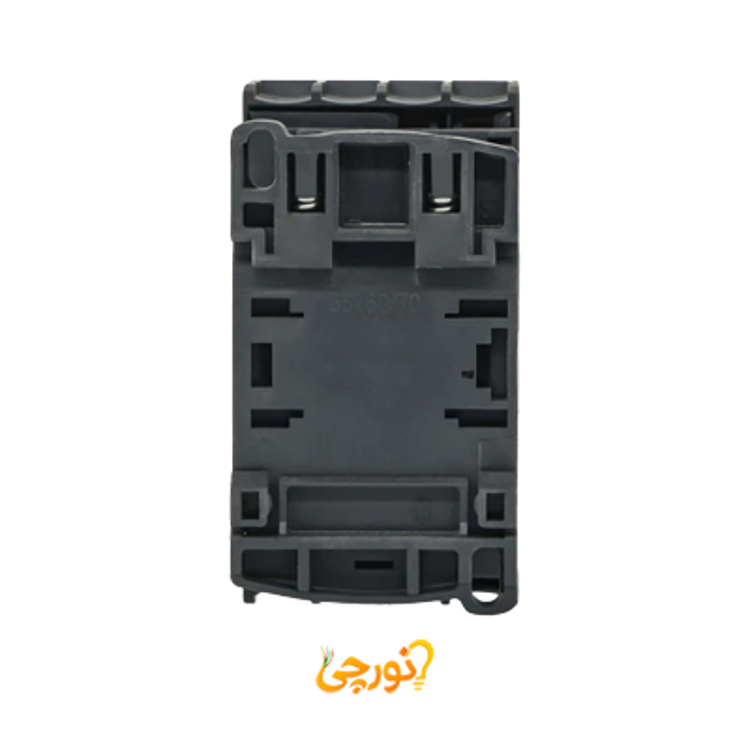

• دوام و روش نصب: کیفیت ساخت و دوام بالایی دارد. این تجهیز با عرض 45 میلی‌متر قابلیت سوار شدن روی تابلو برق را هم به صورت روی دین ریل و هم به واسطه پیچ مهیا می کند.
• استانداردها و گواهینامه ها: دارای مجوزهای بین المللی متعدد از جمله IEC، UL، CSA، CCC، EAC و Marine بوده و روند تولید آن کاملا منطبق با استانداردهای محیط زیستی RoHS و REACh انجام شده است.

کاربرد و موارد استفاده کنتاکتور 32 آمپر 4 پل 220 ولت AC اشنایدر

• مدیریت مدار: به کارگیری در مدارات فرمان برای قطع و وصل بارهای غیر القایی تا سقف 32 آمپر در دسته بندی AC-1 با تحمل ولتاژ 690 ولت.
• بارهای مقاومتی: انتخابی مناسب جهت کنترل و هدایت بارهای اهمی در سیستم های تاسیساتی و صنعتی به کمک آرایش 2NO و 2NC پل های اصلی.
• تاسیسات برقی: کاربرد در تابلوهای توزیع برق با بهره گیری از ترمینال های پیچی به منظور تثبیت و حفاظت از مدارهای فرمان و قدرت.
