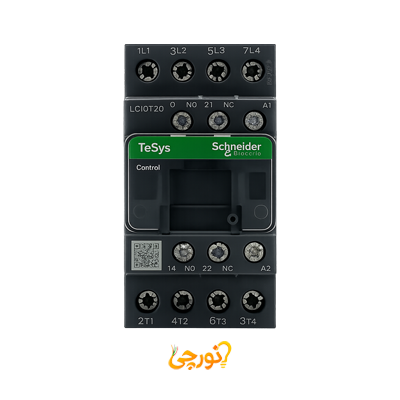

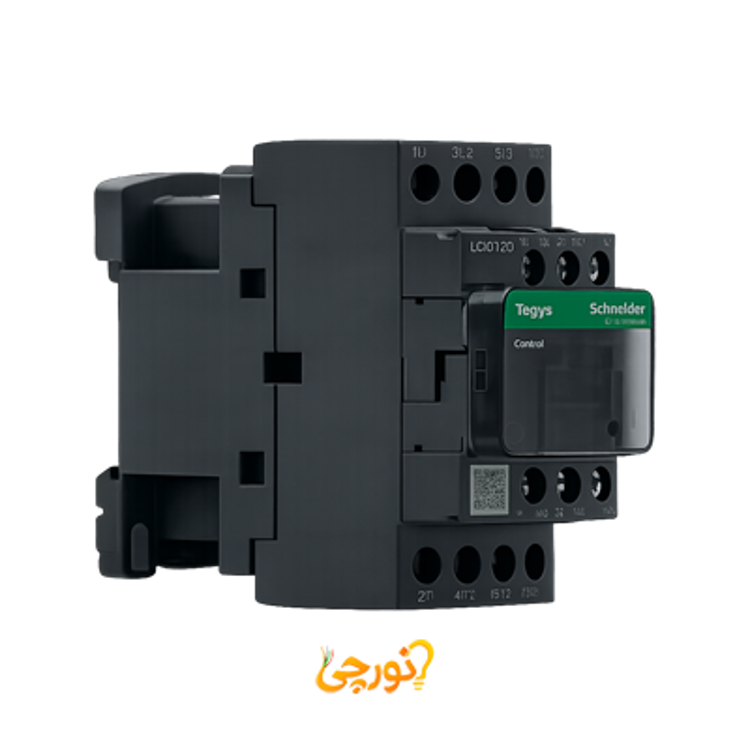

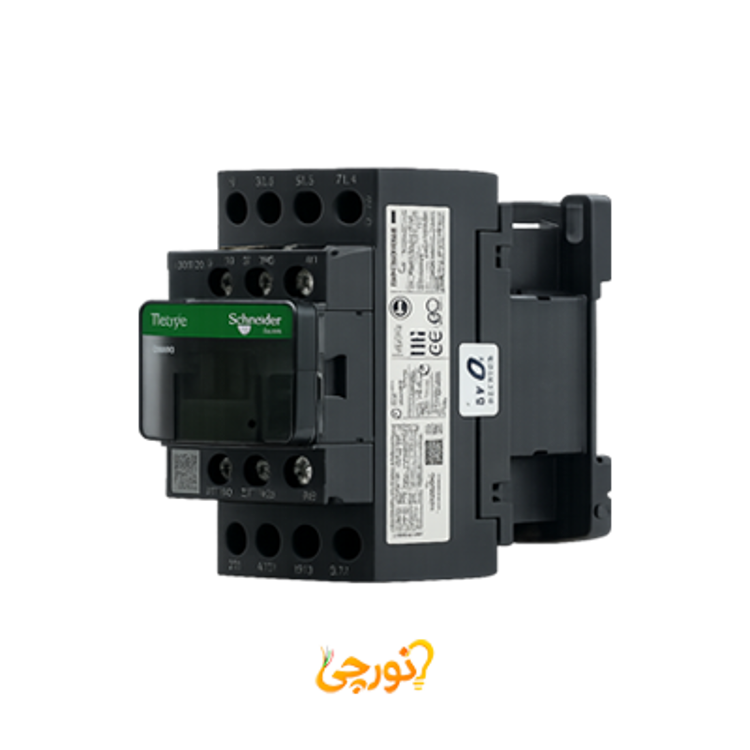

کنتاکتور اشنایدر 32 آمپر 4 پل 220 ولت AC با 4NO

کنتاکتور اشنایدر 32 آمپر 4 پل 220 ولت AC با 4NO

قطعه LC1DT32M7 یکی از تولیدات پرکاربرد برند اشنایدر در گروه TeSys D محسوب می شود که مخصوص مدیریت بارهای اهمی و غیر القایی تا سقف 32 آمپر در ولتاژ 440 ولت استاندارد AC-1 طراحی گردیده است. این سوئیچ مغناطیسی 4 پله دارای پل های اصلی با پیکربندی 4NO است. علاوه بر این یک جفت کنتاکت کمکی 1NO و 1NC روی آن تعبیه شده و فرآیند اتصال سیم ها به کمک ترمینال های پیچی انجام می پذیرد.

ویژگی های شاخص کنتاکتور 32 آمپر 4 پل 220 ولت AC اشنایدر

• مشخصات کلی و جریان: رنج جریان 32 آمپر برای مصارف غیر موتوری دسته AC-1 در نظر گرفته شده است. ولتاژ تغذیه بوبین 220 ولت AC بوده و این تجهیز توانایی حفظ عملکرد مطلوب خود را تا دمای محیطی 60 درجه سانتی گراد دارد.
• تعداد پل و کنتاکت: ساختار آن شامل 4 پل اصلی با ترکیب بندی 4NO است. علاوه بر این یک جفت کنتاکت کمکی با وضعیت 1NO و 1NC برای پیاده سازی مدارات فرمان در اختیار قرار می گیرد.
• سرعت و عملکرد: نرخ سوئیچینگ و سرعت واکنش این کنتاکتور برابر با 3600 سیکل در ساعت ارزیابی شده که بازدهی بالای آن را در مدارهای برقی به نمایش می گذارد.
• ولتاژ و عایق: ولتاژ بوبین 220 ولت AC و نوع کنتاکتور AC تعیین شده است.
• ابعاد و وزن: ابعاد فیزیکی شامل طول 99، عرض 45 و ارتفاع 91 میلی‌متر می باشد و وزن خالص آن 0.43 کیلوگرم ثبت شده است.

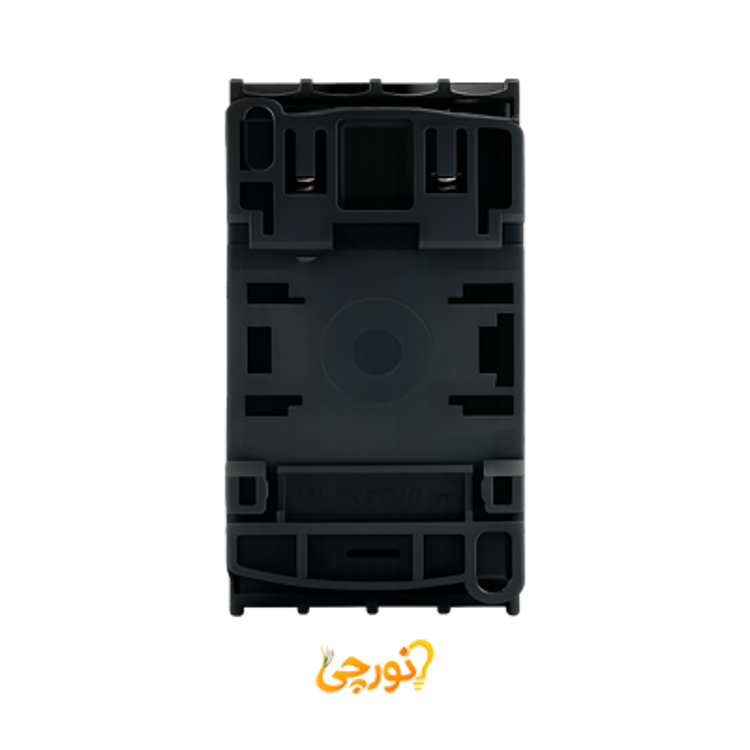

• دوام و روش نصب: کیفیت ساخت و دوام بالایی دارد. این تجهیز با عرض 45 میلی‌متر قابلیت سوار شدن روی تابلو برق را هم به صورت روی دین ریل و هم به واسطه پیچ مهیا می کند.
• استانداردها و گواهینامه ها: دارای مجوزهای بین المللی متعدد از جمله IEC، UL، CSA، CCC، EAC و Marine بوده و روند تولید آن کاملا منطبق با استانداردهای محیط زیستی RoHS و REACh انجام شده است.

کاربرد و موارد استفاده کنتاکتور 32 آمپر 4 پل 220 ولت AC اشنایدر

• مدیریت مدار: به کارگیری در مدارات فرمان برای قطع و وصل بارهای غیر القایی تا سقف 32 آمپر در دسته بندی AC-1 با تحمل ولتاژ 440 ولت.
• بارهای مقاومتی: انتخابی مناسب جهت کنترل و هدایت بارهای اهمی در سیستم های تاسیساتی و صنعتی به کمک آرایش 4NO پل های اصلی.
• تاسیسات برقی: کاربرد در تابلوهای توزیع برق با بهره گیری از ترمینال های پیچی به منظور تثبیت و حفاظت از مدارهای فرمان و قدرت.
