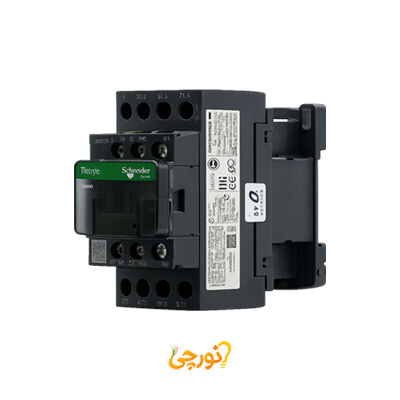

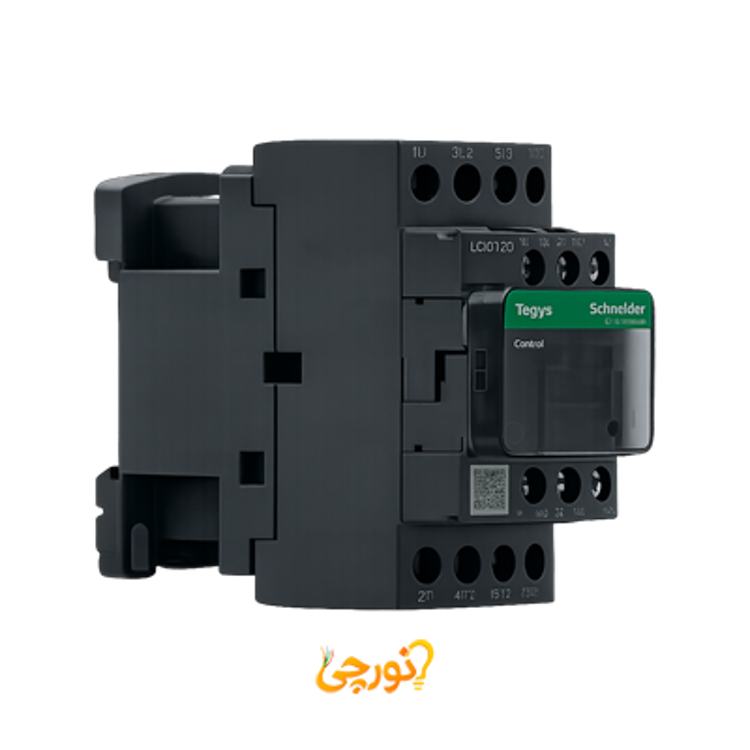

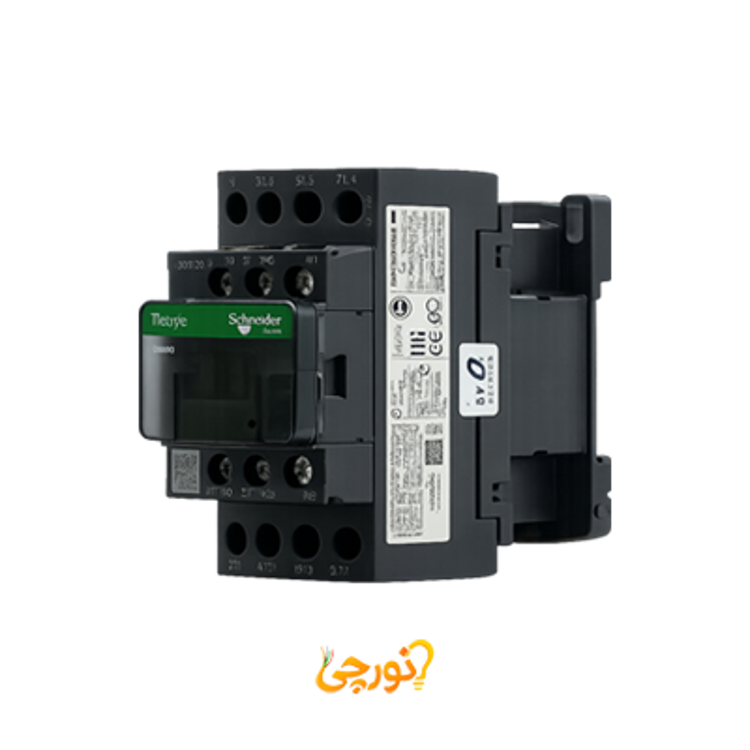

کنتاکتور اشنایدر 40 آمپر 4 پل 24 ولت DC با 2NO+2NC

کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 24 ولت DC با 2NO+2NC

مدل LC1D258BD ساخت شرکت اشنایدر الکتریک یکی از اعضای کارآمد خانواده TeSys D به شمار می رود که ماموریت اصلی آن هدایت بارهای غیر القایی با ظرفیت 40 آمپر در سطح ولتاژ 690 ولت طبق استاندارد AC-1 تعریف شده است. ساختار این سوئیچ مغناطیسی شامل 4 پل با آرایش 2NO و 2NC است. برخلاف مدل های متناوب، کویل این قطعه با ولتاژ مستقیم 24 ولت دی سی فعال می شود و یک جفت کنتاکت کمکی با وضعیت 1NO و 1NC روی آن قرار گرفته است. برقراری ارتباطات مداری نیز از طریق ترمینال های پیچی صورت می پذیرد.

ویژگی های شاخص کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 24 ولت DC با 2NO+2NC

• مشخصات کلی و جریان: رنج جریان 40 آمپر برای مصارف غیر موتوری دسته AC-1 در نظر گرفته شده است. ولتاژ تغذیه بوبین 24 ولت دی سی بوده و این دستگاه توانایی حفظ عملکرد مطلوب خود را تا دمای محیطی 60 درجه سانتی گراد دارد.

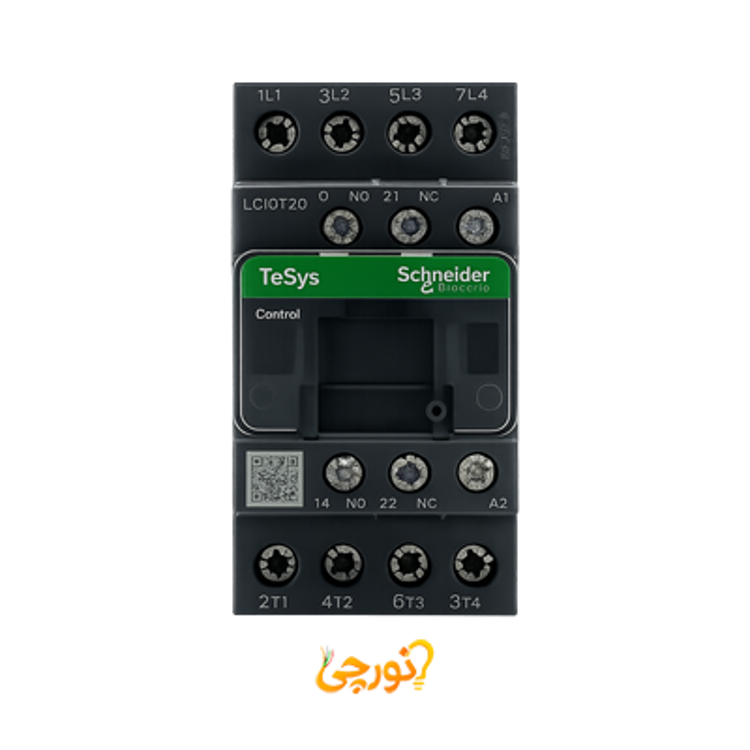

• تعداد پل و کنتاکت: ساختار آن شامل 4 پل اصلی با ترکیب بندی 2NO و 2NC است. علاوه بر این یک جفت کنتاکت کمکی با وضعیت 1NO و 1NC برای پیاده سازی مدارات فرمان در اختیار قرار می گیرد.
• سرعت و عملکرد: نرخ سوئیچینگ و سرعت واکنش این کنتاکتور برابر با 3600 سیکل در ساعت ارزیابی شده که بازدهی بالای آن را در مدارهای برقی به نمایش می گذارد.
• ولتاژ و عایق: ولتاژ بوبین 24 ولت دی سی و نوع کنتاکتور AC تعیین شده است.
• ابعاد و وزن: ابعاد فیزیکی شامل طول 92، عرض 45 و ارتفاع 85 میلی‌متر می باشد و وزن خالص آن 0.37 کیلوگرم ثبت شده است.

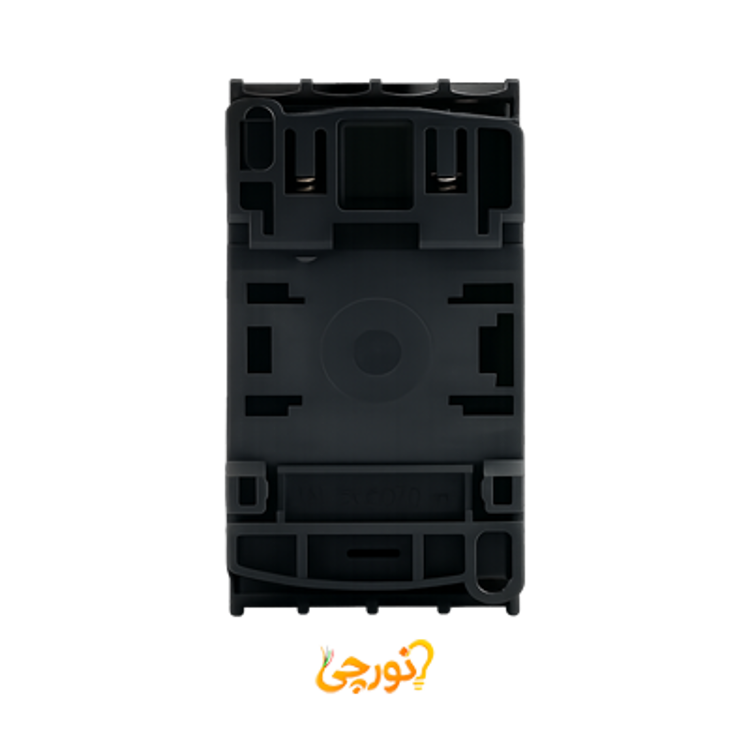

• دوام و روش نصب: کیفیت ساخت و دوام بالایی دارد. این تجهیز با عرض 45 میلی‌متر قابلیت سوار شدن روی تابلو برق را هم به صورت روی دین ریل و هم به واسطه پیچ مهیا می کند.
• استانداردها و گواهینامه ها: دارای مجوزهای بین المللی متعدد از جمله IEC، UL، CSA، CCC، EAC و Marine بوده و روند تولید آن کاملا منطبق با استانداردهای محیط زیستی RoHS و REACh انجام شده است.

کاربرد و موارد استفاده کنتاکتور اشنایدر الکتریک 40 آمپر 4 پل 24 ولت DC با 2NO+2NC

• مدیریت مدار: به کارگیری در مدارات فرمان برای قطع و وصل بارهای غیر القایی تا سقف 40 آمپر در دسته بندی AC-1 با تحمل ولتاژ 690 ولت.
• بارهای مقاومتی: انتخابی مناسب جهت کنترل و هدایت بارهای اهمی در سیستم های تاسیساتی و صنعتی به کمک آرایش 2NO و 2NC پل های اصلی.
• تاسیسات برقی: کاربرد در تابلوهای توزیع برق با بهره گیری از ترمینال های پیچی به منظور تثبیت و حفاظت از مدارهای فرمان و قدرت.
