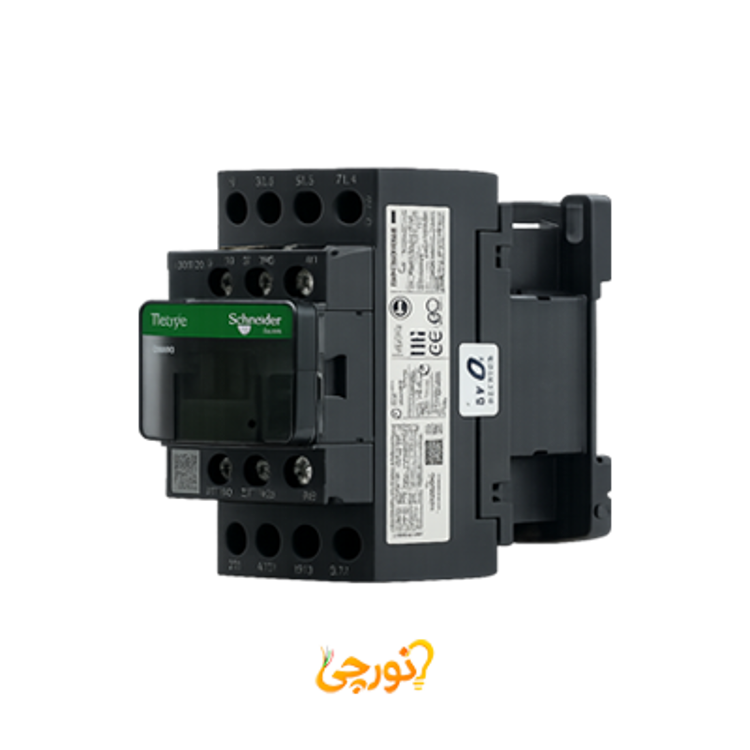

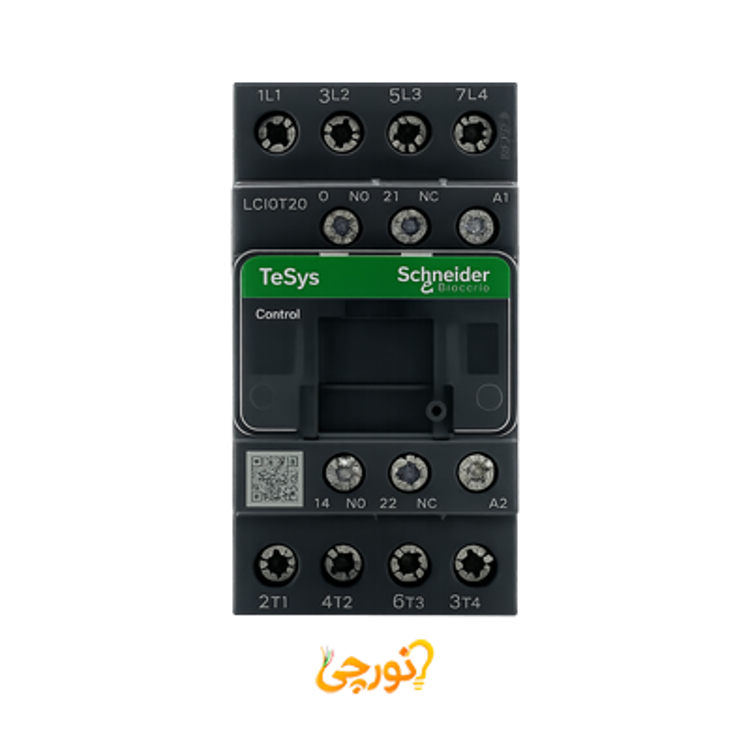

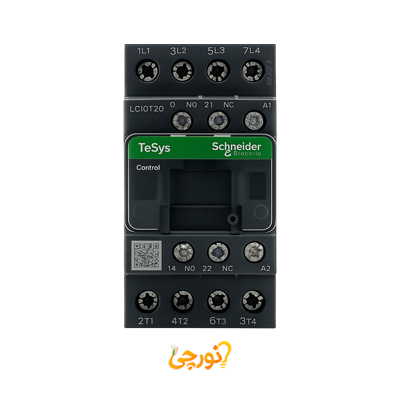

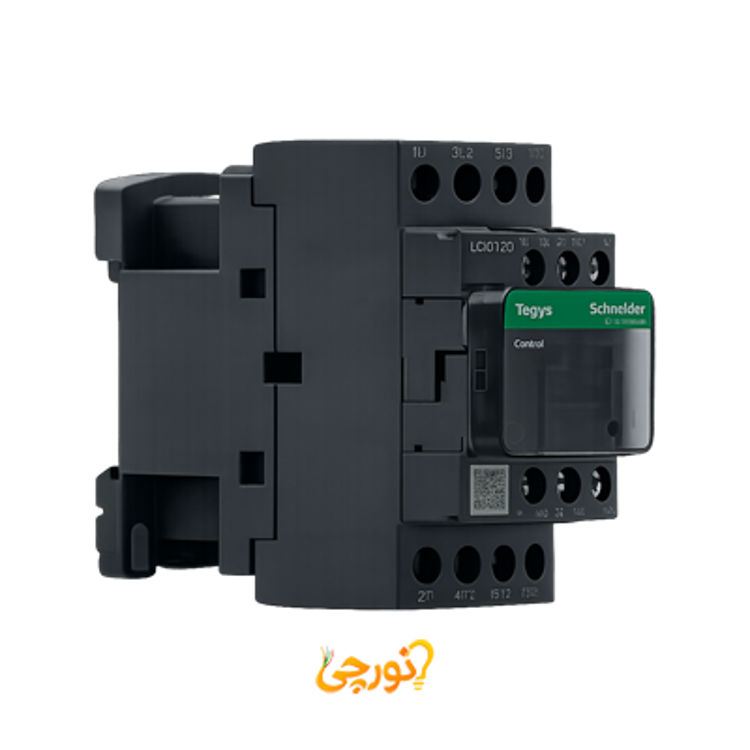

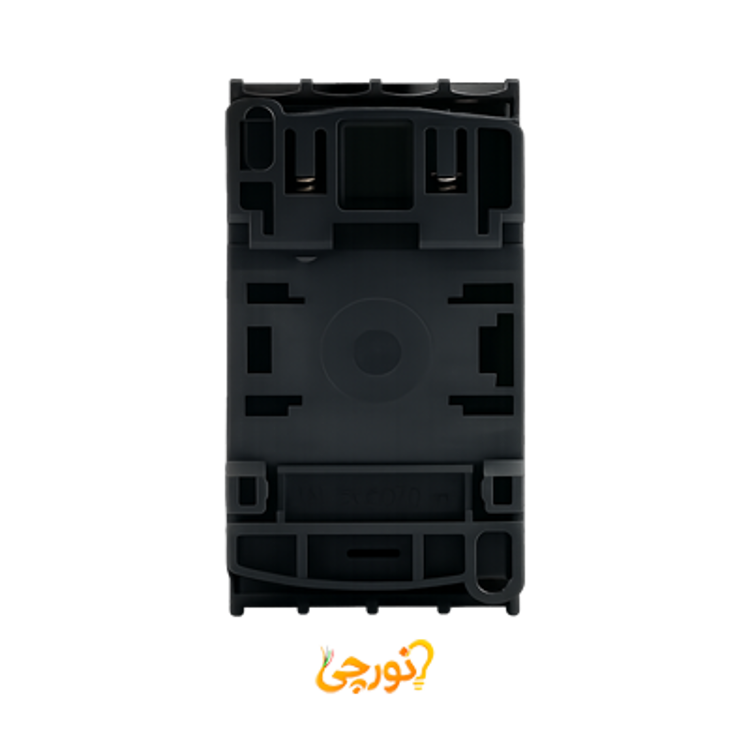

کنتاکتور اشنایدر 40 آمپر 4 پل 48 ولت AC

کنتاکتور اشنایدر 40 آمپر 4 پل 48 ولت AC

کنتاکتور اشنایدر با کد فنی LC1D258E7 از سری محصولات کارآمد TeSys D این شرکت برای مدیریت بارهای غیر القایی طراحی شده است. این کنتاکتور 4 پل دارای رنج جریان 40 آمپر بوده و جریان مجاز غیر موتوری آن در دسته بندی AC-1 برابر با 20 آمپر با ولتاژ کاری 690 ولت است. ساختار داخلی این دستگاه شامل کنتاکت های اصلی با ترکیب 2NO و 2NC به همراه یک کنتاکت کمکی با ترکیب 1NO و 1NC می باشد. بوبین این تجهیز با ولتاژ 48 ولت متناوب در فرکانس 50 و 60 هرتز فعالیت می نماید. برقراری اتصالات برقی در این مدل از طریق ترمینال های پیچی صورت می گیرد. سرعت عملکرد این قطعه 3600 سیکل در ساعت ثبت شده و تا دمای 60 درجه سانتی گراد عملکردی کاملا پایدار ارائه می دهد. عرض این دستگاه 45 میلی متر بوده و امکان نصب آن روی دین ریل یا به واسطه پیچ روی تابلو فراهم است. این محصول دارای گواهینامه های معتبر بین المللی بوده و با رعایت استانداردهای دوستدار محیط زیست تولید و عرضه می شود.

ویژگی های شاخص کنتاکتور 40 آمپر 4 پل 48 ولت اشنایدر

• مشخصات کلی و جریان: جریان نامی این کنتاکتور برای بارهای غیر موتوری در دسته بندی AC-1 برابر با 20 آمپر با رنج کلی 40 آمپر و ولتاژ کاری 690 ولت بوده و برای مقاومت ها ایده آل است.
• تعداد پل و کنتاکت ها: این محصول دارای 4 پل اصلی با ترکیب بندی 2NO و 2NC بوده و علاوه بر آن مجهز به یک کنتاکت کمکی با ترکیب 1NO و 1NC برای سیگنال دهی در مدار می باشد.
• ولتاژ بوبین و فرکانس: ولتاژ تغذیه بوبین این دستگاه 48 ولت جریان متناوب است که در شبکه های برقی با فرکانس استاندارد 50 و 60 هرتز بدون افت کیفیت کار می کند.
• وزن و ابعاد: وزن خالص این کنتاکتور 0.43 کیلوگرم بوده و با ابعاد 105 در 45 در 99 میلی متری طراحی شده تا به خوبی و با اشغال فضای بسیار کم در تابلوهای برق جای گیرد.
• سرعت و عملکرد: سرعت سوئیچینگ این کنتاکتور برابر با 3600 سیکل در هر ساعت بوده و از دوام مکانیکی و الکتریکی بسیار بالایی در شرایط سخت کاری برخوردار است.
• استانداردها و محیط زیست: ساخت این قطعه مطابق با گواهینامه های معتبر بین المللی از جمله IEC، UL، CSA، CCC، EAC و Marine صورت گرفته و کاملا منطبق با استانداردهای سازگار با محیط زیست می باشد.

کاربرد و موارد استفاده کنتاکتور اشنایدر 4 پل 40 آمپری

• بارهای غیر القایی: استفاده به عنوان سوئیچینگ اصلی برای کنترل و مدیریت بارهای مقاومتی و حرارتی در سیستم های تاسیساتی و صنعتی.
• توزیع برق: کاربرد در پنل های توزیع با قابلیت قطع و وصل چهار فاز به صورت همزمان جهت حفاظت و کنترل مدارهای قدرت غیر موتوری با ولتاژ تا 690 ولت.
• سیگنال دهی و نصب تابلو: بهره گیری از کنتاکت کمکی برای فراخوانی بخش های مختلف مدار فرمان و نصب آسان دستگاه با عرض 45 میلی متر روی ریل یا به کمک پیچ در تابلوهای برق.
