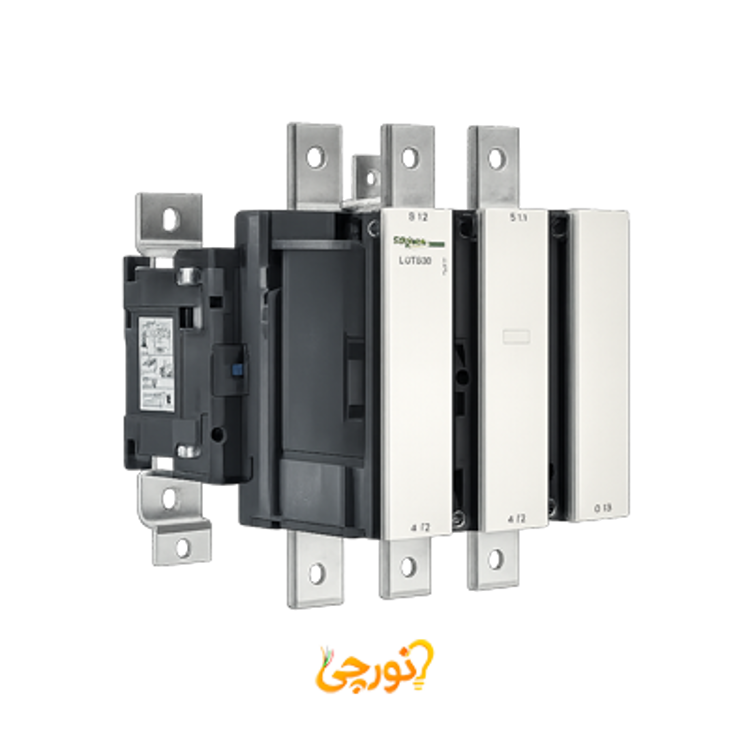

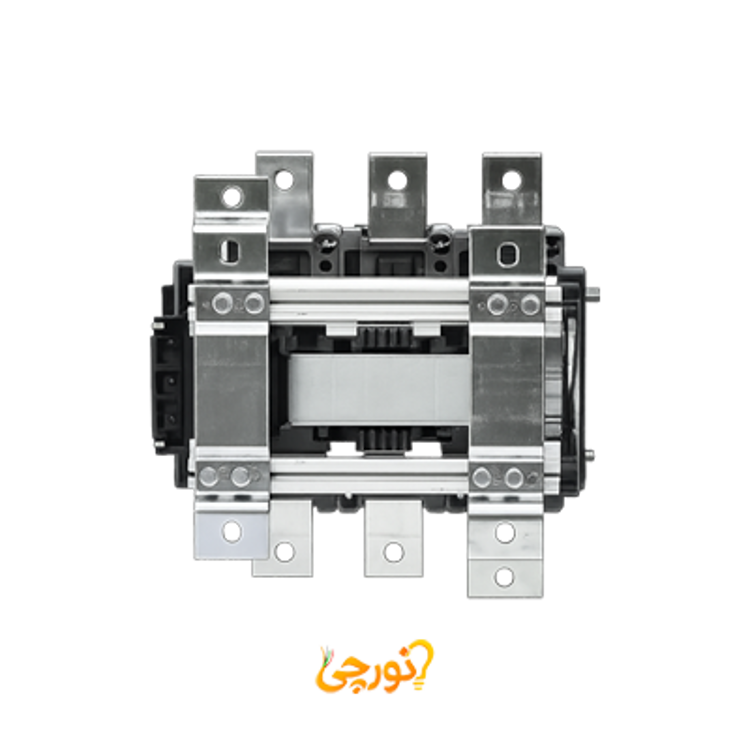

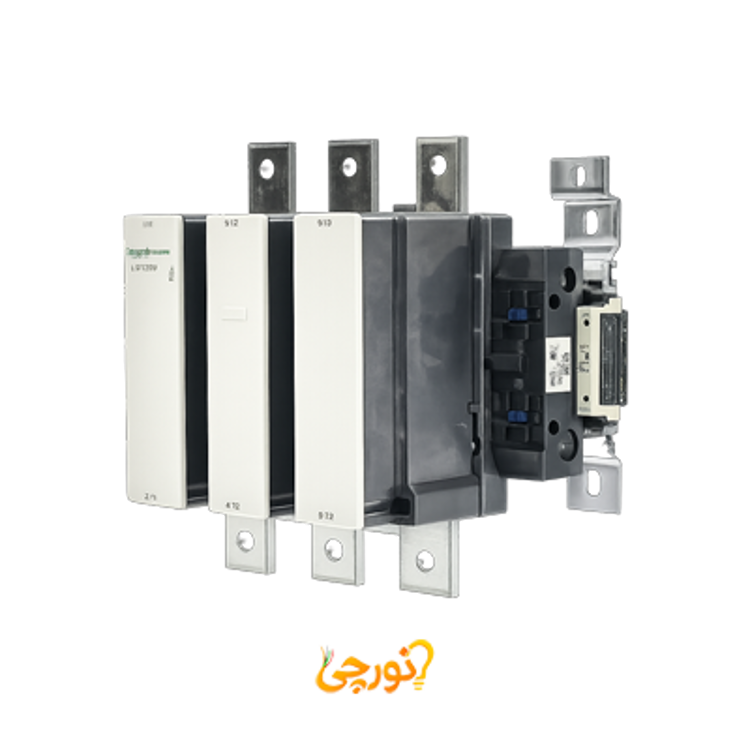

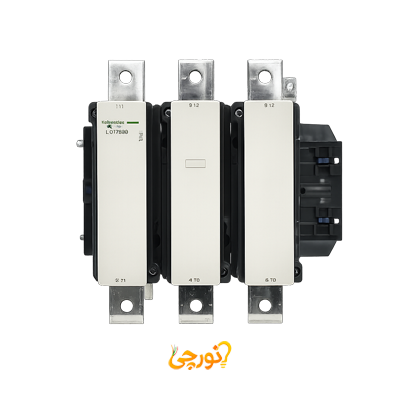

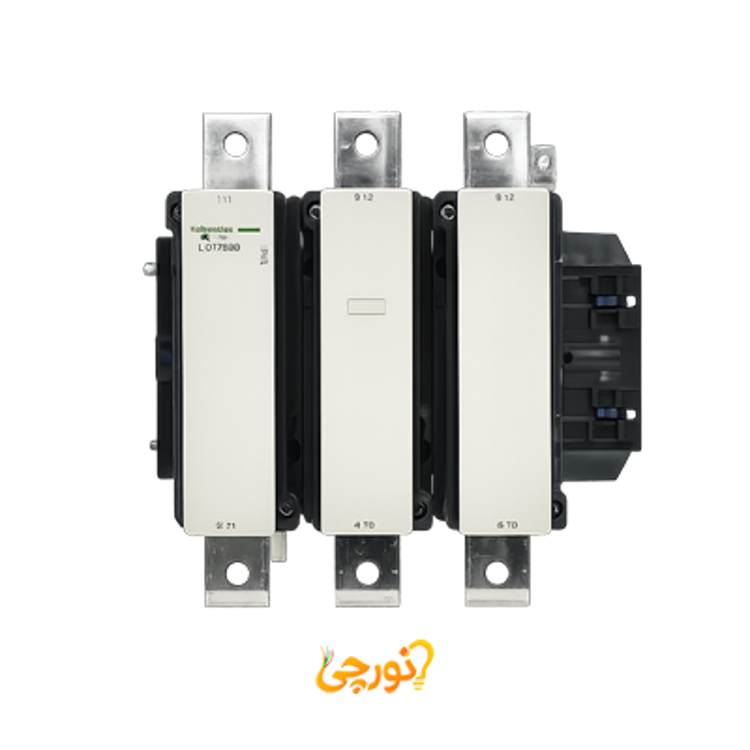

کنتاکتور اشنایدر 630 آمپر 110 ولت AC

کنتاکتور اشنایدر 630 آمپر 110 ولت AC

کنتاکتور اشنایدر 630 آمپر 110 ولت AC با کد فنی LC1F630F7 از سری TeSys F برای کنترل موتور و قطع و وصل مدار طراحی شده است. ولتاژ تغذیه بوبین این محصول 110 ولت AC بوده و جریان نامی آن در بارهای AC-3 برابر 630 آمپر و در AC-1 برابر 1000 آمپر است. اتصالات به صورت ترمینال شینه ای از دیگر ویژگی های آن است.

ویژگی های شاخص کنتاکتور 630 آمپر 110 ولت AC اشنایدر

• مشخصات کلی و جریان: جریان نامی 630 آمپر برای بارهای AC-3 و 1000 آمپر برای بارهای AC-1. رنج جریان 630 آمپر با ولتاژ تغذیه بوبین 110 ولت AC و محدوده دمای کاری منفی 5 تا 55 درجه سانتی گراد.
• تعداد پل و کنتاکت: دارای 3 پل اصلی و 3 کنتاکت کمکی با ترکیب 3NO. ولتاژ عایق نامی 1000 ولت و ولتاژ ضربه نامی 8 کیلو ولت است.
• توان موتور: برای موتور سه فاز شامل 335 کیلو وات در ولتاژ 380 تا 400 ولت، 375 کیلو وات در ولتاژ 415 ولت و 400 کیلو وات در ولتاژ 440 ولت بر اساس دسته بندی AC-3.
• ولتاژ و عایق: ولتاژ بوبین 110 ولت AC و نوع کنتاکتور AC. رنج ولتاژ کاری تا 1000 ولت AC رسیده و درجه حفاظت این دستگاه IP20 می باشد.
• ابعاد و وزن: ابعاد شامل طول 255، عرض 309 و ارتفاع 304 میلی‌متر با وزن خالص 18.6 کیلوگرم. نصب این دستگاه به صورت روی صفحه انجام می شود.
• دوام و طول عمر: دارای دوام مکانیکی 5 میلیون سیکل و حداکثر رنج عملکرد 1200 سیکل بر ساعت. زمان بسته شدن کنتاکتور 40 تا 80 میلی ثانیه و زمان باز شدن 100 تا 200 میلی ثانیه است.
• شرایط محیطی و استانداردها: ارتفاع مجاز برای نصب تا 3000 متر از سطح دریا و دمای مجاز برای انبار داری منفی 60 تا 80 درجه سانتی گراد است. محدودیت ولتاژ مدار کنترل در حالت کارکرد 0.85 تا 1.1 برابر ولتاژ نامی تعریف شده است.

کاربرد و موارد استفاده کنتاکتور 630 آمپر 110 ولت AC اشنایدر

• کنترل موتور: کاربرد به عنوان استارتر مستقیم برای روشن، خاموش و کنترل موتورهای الکتریکی در دسته بندی های بهره وری AC-1، AC-3 و AC-4.
• بارهای مقاومتی و خازنی: مناسب برای مدیریت و سوئیچینگ بارهای مقاومتی و اهمی با جریان تا 1000 آمپر در سیستم های تاسیساتی و صنعتی. جریان مقاومتی کوتاه مدت آن در مدت 10 ثانیه تا 5050 آمپر می رسد.
• تاسیسات برقی: کاربرد در پنل های توزیع برق صنعتی با قابلیت اتصالات ترمینال شینه ای جهت حفاظت مدارهای قدرت با نوع حفاظت حرارتی.
