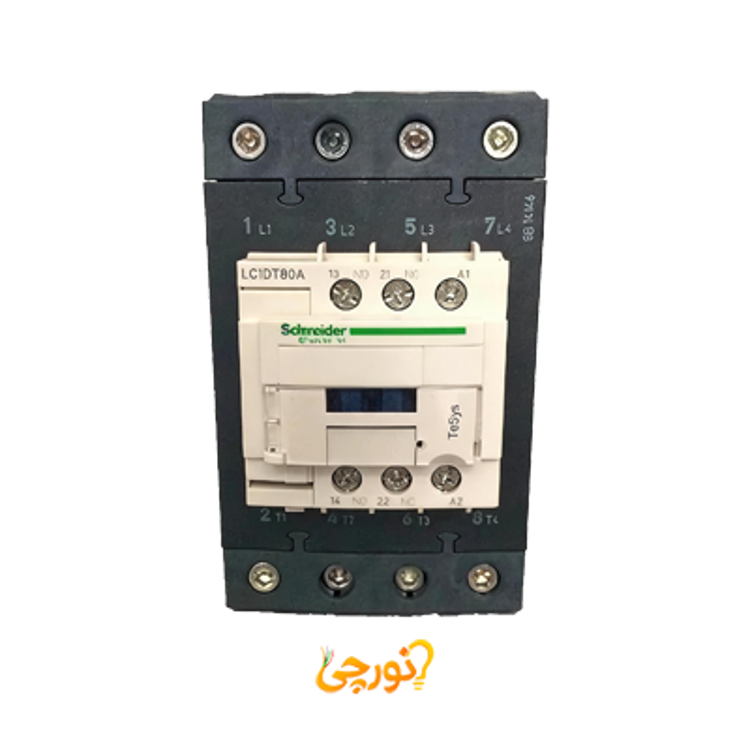

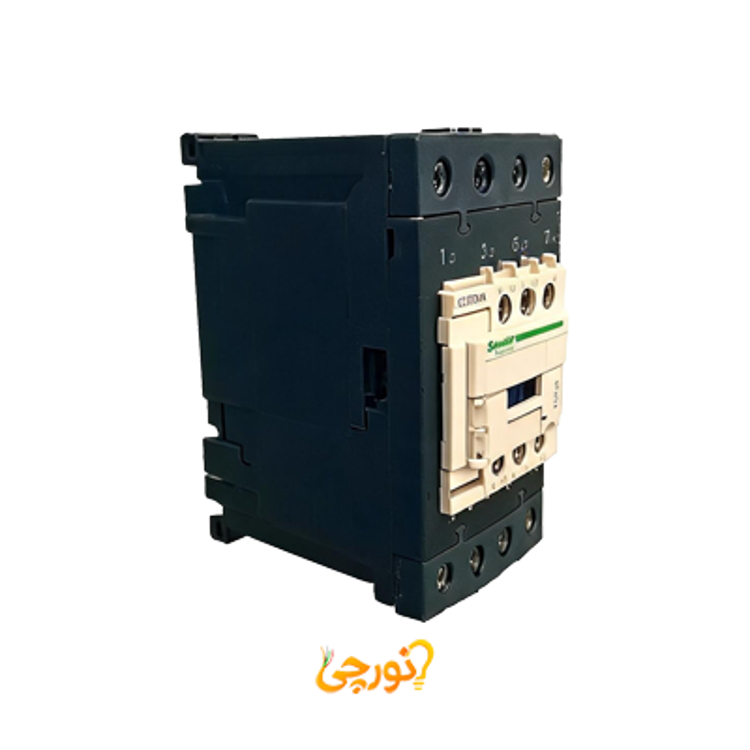

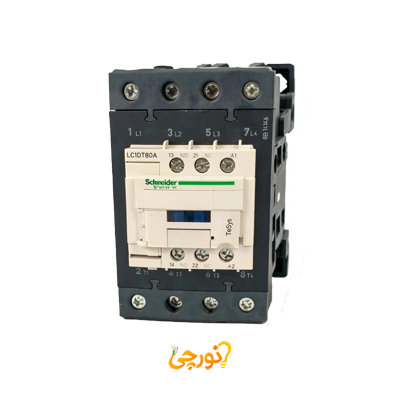

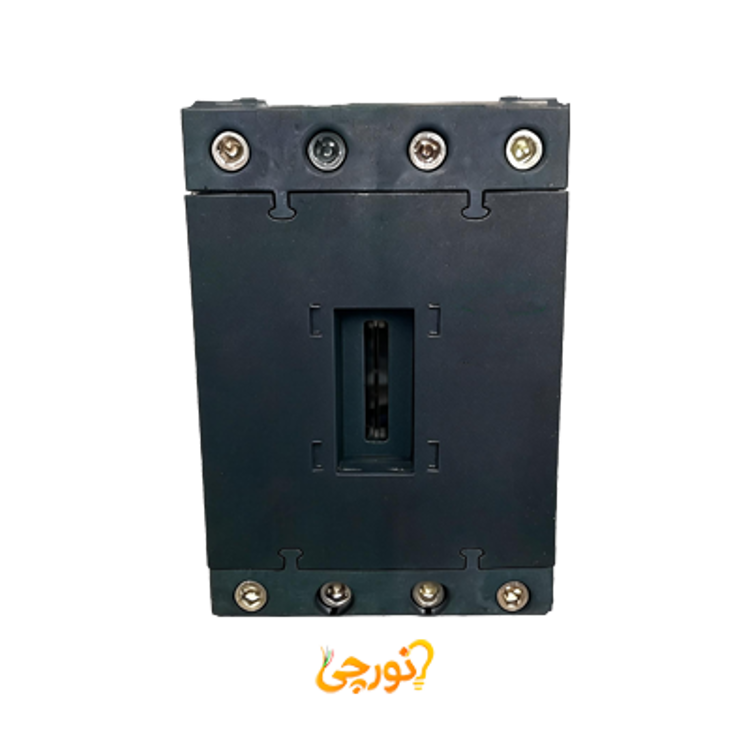

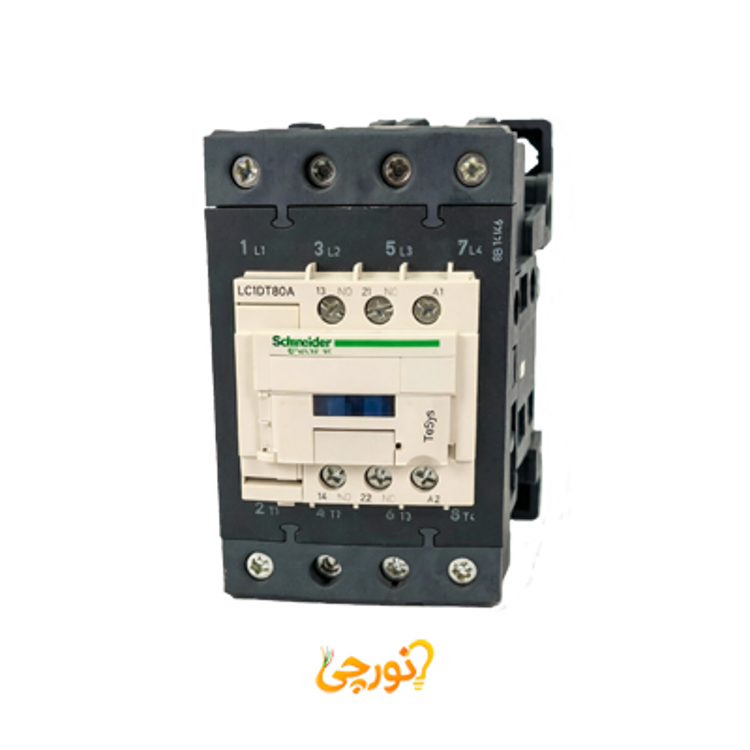

کنتاکتور اشنایدر 80 آمپر 110 ولت AC با 4NO

کنتاکتور اشنایدر 80 آمپر 110 ولت AC با 4NO

کنتاکتور اشنایدر با کد فنی LC1DT80AF7 از سری محصولات معتبر TeSys D این شرکت برای مدیریت بارهای غیر القایی طراحی شده است. این کنتاکتور 4 پل قادر است تا جریان 80 آمپر را در ولتاژ کاری 440 ولت و دسته بندی AC-1 هدایت کند. ساختار داخلی این دستگاه مجهز به 4 کنتاکت اصلی از نوع باز به فرمت 4NO به همراه یک کنتاکت کمکی با ترکیب یک باز و یک بسته است. بوبین این تجهیز با ولتاژ 110 ولت متناوب در فرکانس 50 و 60 هرتز فعالیت می نماید. برقراری اتصالات برقی در این مدل از طریق ترمینال های پیچی با تکنولوژی اختصاصی اورلینک صورت می گیرد. سرعت عملکرد این قطعه 3600 سیکل در ساعت ثبت شده و تا دمای 60 درجه سانتی گراد عملکردی کاملا پایدار ارائه می دهد. عرض این دستگاه 70 میلی متر بوده و امکان نصب آن روی دین ریل یا به واسطه پیچ روی تابلو فراهم است. این محصول دارای گواهینامه های معتبر بین المللی بوده و با رعایت استانداردهای دوستدار محیط زیست تولید و عرضه می شود.

ویژگی های شاخص کنتاکتور 80 آمپر 110 ولت اشنایدر

• مشخصات کلی و جریان: جریان مجاز غیر موتوری این کنتاکتور برای بارهای مقاومتی در دسته بندی AC-1 برابر با 80 آمپر با ولتاژ کاری 440 ولت بوده و برای مقاومت های صنعتی ایده آل است.
• تعداد پل و کنتاکت ها: این محصول دارای 4 پل اصلی از نوع باز یا همان 4NO بوده و علاوه بر آن مجهز به کنتاکت کمکی با ترکیب 1NO و 1NC برای سیگنال دهی در مدار می باشد.
• ولتاژ بوبین و فرکانس: ولتاژ تغذیه بوبین این دستگاه 110 ولت جریان متناوب است که در شبکه های برقی با فرکانس استاندارد 50 و 60 هرتز بدون افت کیفیت کار می کند.
• وزن و ابعاد: وزن خالص این کنتاکتور 1.15 کیلوگرم بوده و با ابعاد 120 در 70 در 122 میلی متری طراحی شده تا به خوبی در تابلوهای برق جای گیرد.
• سرعت و عملکرد: سرعت سوئیچینگ این کنتاکتور برابر با 3600 سیکل در هر ساعت بوده و به دلیل استفاده از ترمینال های پیشرفته از دوام مکانیکی و الکتریکی بسیار بالایی برخوردار است.
• استانداردها و محیط زیست: ساخت این قطعه مطابق با گواهینامه های معتبر بین المللی از جمله IEC، UL، CSA، CCC، EAC و Marine صورت گرفته و کاملا منطبق با استانداردهای سازگار با محیط زیست می باشد.

کاربرد و موارد استفاده کنتاکتور اشنایدر 4 پل 80 آمپری

• بارهای غیر القایی: استفاده به عنوان سوئیچینگ اصلی برای کنترل و مدیریت بارهای مقاومتی و حرارتی با جریان تا 80 آمپر در سیستم های تاسیساتی و صنعتی.
• توزیع برق: کاربرد در پنل های توزیع با قابلیت قطع و وصل چهار فاز به صورت همزمان جهت حفاظت و کنترل مدارهای قدرت غیر موتوری با ولتاژ تا 440 ولت.
• سیگنال دهی و نصب تابلو: بهره گیری از کنتاکت کمکی برای فراخوانی بخش های مختلف مدار فرمان و نصب آسان دستگاه با عرض 70 میلی متر روی ریل یا به کمک پیچ در تابلوهای برق.
