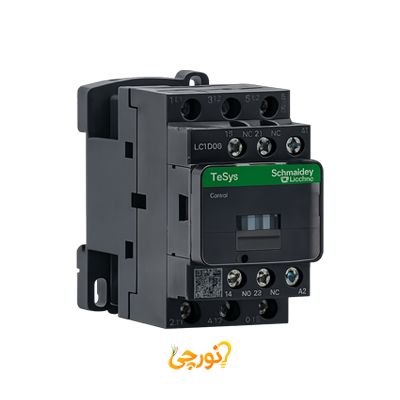

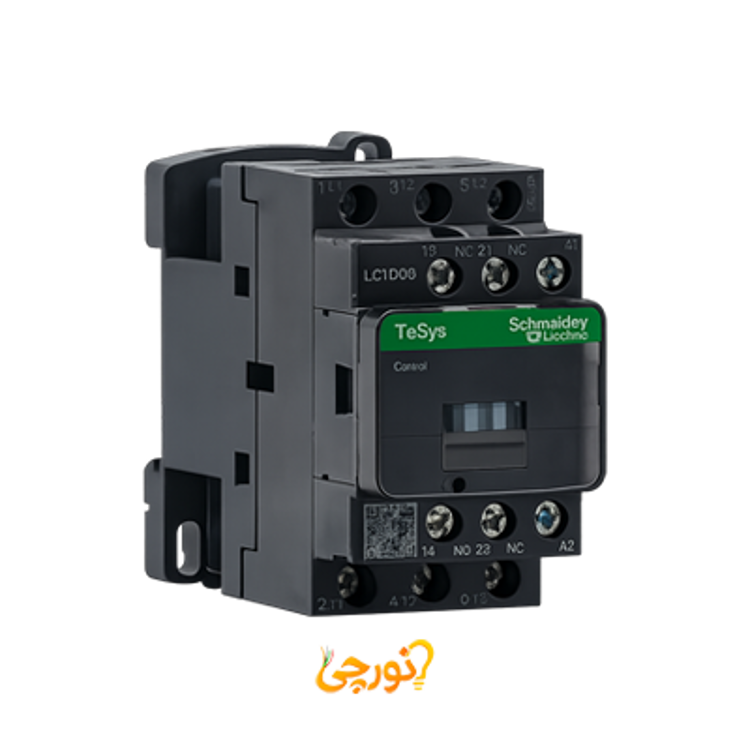

کنتاکتور مدار فرمان 220 ولت AC اشنایدر با 3NO+2NC

کنتاکتور مدار فرمان 220 ولت AC اشنایدر با 3NO+2NC

کنتاکتور مدار فرمان اشنایدر با کد فنی CAD32M7 از سری محصولات شناخته شده TeSys D این شرکت به شمار می رود. این کنتاکتور کمکی با ترکیب 3NO و 2NC به منظور هدایت و مدیریت دقیق مدارهای فرمان طراحی شده است. ولتاژ کاری بوبین این محصول 220 ولت متناوب در فرکانس 50 و 60 هرتز بوده و توانایی عبور جریان نامی تا 10 آمپر را دارد. این مدل با ولتاژ عملکرد 690 ولت در دسته بندی های AC-15 و DC-13 فعالیت می کند. طراحی اتصالات به صورت ترمینال پیچی انجام شده که امنیت بالایی در ارتباطات برقی ایجاد می کند. دمای مجاز محیط برای عملکرد این دستگاه بین منفی 40 تا مثبت 60 درجه سانتی گراد بوده و قابلیت نصب به صورت روی دین ریل و صفحه ای را دارد.

ویژگی های شاخص کنتاکتور مدار فرمان 220 ولت اشنایدر

• مشخصات کلی و جریان: جریان نامی این کنتاکتور کمکی تا 10 آمپر با ولتاژ کاری 690 ولت در دسته بندی های AC-15 و DC-13 بوده و برای مدارهای کنترلی بهینه شده است.
• تعداد کنتاکت ها: این محصول دارای 5 کنتاکت کمکی با ترکیب سه باز و دو بسته به صورت 3NO و 2NC برای انتقال دقیق سیگنال های فرمان می باشد.
• ولتاژ و فرکانس: ولتاژ تغذیه بوبین 220 ولت متناوب بوده و در شبکه های برقی با فرکانس استاندارد 50 و 60 هرتز بدون افت کیفیت عمل می کند.
• وزن و ابعاد: وزن خالص این قطعه 0.58 کیلوگرم بوده و با ابعاد 84 در 45 در 77 میلی متری طراحی کاملا کمپکت و مناسب برای تابلوهای برق دارد.
• سرعت و عملکرد: سرعت سوئیچینگ این دستگاه 180 سیکل در هر دقیقه بوده و از دوام مکانیکی و الکتریکی بسیار بالایی در شرایط سخت کاری برخوردار است.
• استانداردها و محیط زیست: تولید این محصول دارای گواهینامه های متعدد بین المللی از جمله IEC، UL، CSA، CCC، EAC و Marine بوده و کاملا مطابق با استانداردهای سازگار با محیط زیست تولید شده است.

کاربرد و موارد استفاده کنتاکتور مدار فرمان اشنایدر

• مدارهای کنترلی: استفاده به عنوان رله کمکی برای انتقال سیگنال های فرمان، اینترلاک کردن مدارها و افزایش تعداد کنتاکت ها در تابلوهای برق صنعتی.
• سیگنال دهی و نشانگرها: مناسب برای اتصال به چراغ های سیگنال، آلارم ها و نمایشگرهای تابلو برق جهت اطلاع از وضعیت روشن یا خاموش بودن مدارهای قدرت.
• نصب در تابلوهای برق: کاربرد گسترده در پنل های توزیع و کنترل با قابلیت نصب آسان روی دین ریل استاندارد یا به واسطه پیچ روی سطح تابلو با اشغال فضای بسیار کم.
