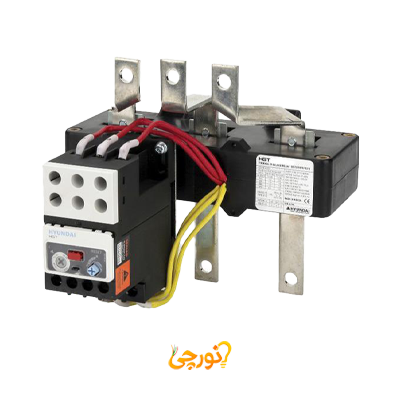

رله حرارتی هیوندای HGT 500K A0400S

رله حرارتی هیوندای HGT 500K با کد A0400S رنج 240 تا 400 آمپر

رله حرارتی هیوندای HGT 500K با کد فنی A0400S یک محافظ پیشرفته برای کنتاکتورهای 300 تا 500 آمپری است. ویژگی منحصر‌به‌فرد این بیمتال، بهره‌گیری از مکانیزم عملکرد غیرمستقیم شبیه به آمپرمترهای ترانس خور است. در این طراحی به جای عبور مستقیم جریان عظیم از تیغه‌ها، سیم حامل جریان چند حلقه به دور آن‌ها پیچیده می‌شود. این ترفند مهندسی باعث کاهش چشمگیر ابعاد قطعات و قیمت تمام شده می‌شود. در این محصول سه تیغه بیمتال تعبیه شده که حرارت ناشی از اضافه بار را دریافت کرده و از طریق یک اهرم میکروسوئیچ مدار فرمان را قطع می‌کند. همچنین برای افزایش سرعت قطع و جلوگیری از جرقه، از آهنربا در بالا و پایین تیغه‌های دو فلزی استفاده شده است.

ویژگی های شاخص بیمتال هیوندای HGT 500K

• رنج جریان تنظیمی: قابلیت تنظیم دقیق روی محدوده جریانی 240 الی 400 آمپر متناسب با کنتاکتورهای 300 تا 500 آمپری.
• مکانیزم غیرمستقیم: طراحی هوشمندانه مشابه ترانس‌های جریان که باعث کاهش سایز قطعات داخلی شده و فضای بسیار کمتری در تابلو اشغال می‌کند.
• سیستم قطع سریع مغناطیسی: بهره‌گیری از آهنربا در دو طرف تیغه‌های دو فلزی برای افزایش چشمگیر سرعت عملکرد و جلوگیری از جرقه و سوختگی محل اتصالات.
• ساختار سه فازی دقیق: دارای سه تیغه بیمتال مجزا که سیم‌های حامل جریان به دور آن‌ها پیچیده شده و حرارت را به صورت یکنواخت منتقل می‌کنند.
• کنتاکت نرمال بسته با شماره‌های 78 و 130: مخصوص قطع کردن مدار بوبین کنتاکتور اصلی یا کنتاکتور مثلث در راه‌اندازی‌های استار دلتا که ساده‌ترین روش حفاظت است.
• کنتاکت نرمال باز با شماره‌های 97 و 98: مخصوص ارسال آلارم به چراغ‌های هشدار یا ارسال سیگنال خطا به سیستم‌های کنترلی نظیر پی‌ال‌سی.

کاربرد و موارد استفاده بیمتال غیرمستقیم هیوندای A0400S

• حفاظت از موتورهای بسیار سنگین: محافظت در برابر بار اضافی و افزایش دمای موتورهای الکتریکی سه فاز با جریان نامی بالا.
• تابلوبرق‌های فشرده و کوچک: کاربرد در تابلوهایی که فضای کافی برای نصب بیمتال‌های مستقیم حجیم را ندارند، به لطف طراحی کم‌حجم این سری از هیوندای.
• اتوماسیون صنعتی و پی‌ال‌سی: استفاده از کنتاکت 97 و 98 برای ارسال پیام خطای اضافه بار به سیستم‌های هوشمند کنترل و مانیتورینگ.
• مدارهای استار دلتا: اتصال کنتاکت 78 و 130 در مدار فرمان استار دلتا برای قطع ایمن مدار در صورت بروز افت فاز یا اضافه بار در زمان راه‌اندازی یا کارکرد موتور.
