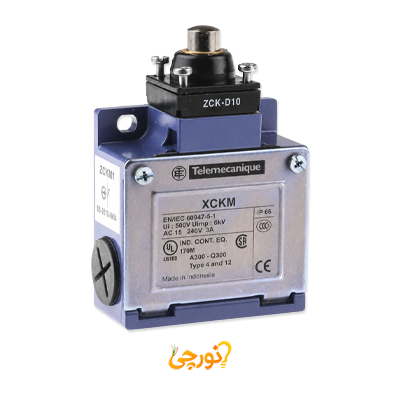

لیمیت سوئیچ فشاری فلزی اشنایدر الکتریک با کد فنی XCKM110، یک کلید موقعیت الکترومکانیکی از سری استاندارد XCKM تله مکانیک است. این محصول دارای پیستون انتهایی فلزی با حرکت خطی و بازگشت فنری است که با فشار مستقیم و عمودی تحریک می شود. بدنه فلزی از آلیاژ زاماک، کنتاکت های 1NC+1NO با عملکرد سریع، قابلیت بازشدن مثبت کنتاکت NC و درجه حفاظت IP66، این مدل را برای کنترل حرکت و تشخیص انتهای مسیر در تجهیزات صنعتی مناسب می کنند.

ویژگی های لیمیت سوئیچ XCKM110 اشنایدر الکتریک

• کد فنی و سری محصول: این لیمیت سوئیچ با کد فنی XCKM110 و نام اختصاری XCKM، در خانواده لیمیت سوئیچ های استاندارد XC تله مکانیک قرار دارد.
• نوع عملگر: محصول دارای پیستون انتهایی فلزی با مکانیسم بازگشت فنری است.
• نوع هد: هد محصول از نوع پیستونی مستقیم بوده و برای دریافت فشار در انتهای عملگر طراحی شده است.
• جهت تحریک: حرکت پیستون به صورت خطی انجام می شود و قطعه محرک باید از جهت عمودی و در یک مسیر مشخص به آن نزدیک شود.
• بازگشت فنری: پس از برداشته شدن فشار، فنر داخلی پیستون را به موقعیت اولیه باز می گرداند.
• عملکرد کنتاکت ها: کنتاکت های XCKM110 دارای عملکرد سریع یا Snap Action هستند و پس از رسیدن پیستون به نقطه تحریک، وضعیت آنها به سرعت تغییر می کند.
• ترکیب کنتاکت ها: محصول دارای یک کنتاکت نرمال بسته و یک کنتاکت نرمال باز با آرایش 1NC+1NO است. ترمینال های 21-22 به کنتاکت NC و ترمینال های 13-14 به کنتاکت NO اختصاص دارند.
• بازشدن مثبت کنتاکت: کنتاکت NC دارای قابلیت بازشدن مثبت است. حداقل نیروی لازم برای این عملکرد 45 نیوتن اعلام شده است.
• نیروی تحریک: حداقل نیروی مورد نیاز برای تحریک عادی لیمیت سوئیچ 15 نیوتن است.
• ساختار بدنه: بدنه ثابت محصول از آلیاژ زاماک ساخته شده و نصب لیمیت سوئیچ به وسیله بدنه انجام می شود.
• ورودی کابل: بدنه دارای سه ورودی رزوه شده مخصوص گلند کابل Pg 11 است.
• اتصال الکتریکی: سیم ها به ترمینال های پیچی متصل می شوند. ظرفیت اتصال هر ترمینال از یک سیم 0.34 تا دو سیم 1.5 میلی متر مربع است.
• درجه حفاظت: درجه حفاظت IP66 مقاومت بدنه را در برابر نفوذ گرد و غبار و پاشش پرفشار آب مشخص می کند. درجه مقاومت مکانیکی محصول در برابر ضربه نیز IK05 است.
• مشخصات الکتریکی: رده کنتاکت محصول A300 برای مدارهای AC و Q300 برای مدارهای DC است. جریان عملکرد نامی در رده AC-15 برابر با 3 آمپر در 240 ولت و در رده DC-13 برابر با 0.27 آمپر در 250 ولت اعلام شده است.
• ولتاژ عایقی نامی: این مقدار مطابق استاندارد IEC برابر با 500 ولت و مطابق استانداردهای UL و CSA برابر با 300 ولت است.
• سرعت تحریک: حداقل سرعت تحریک 0.01 متر بر دقیقه و حداکثر سرعت مجاز عملکرد 0.5 متر بر ثانیه است.
• دقت تکرارپذیری: دقت تکرار در نقطه تحریک پس از یک میلیون سیکل عملکرد، 0.05 میلی متر اعلام شده است.
• دوام محصول: دوام مکانیکی لیمیت سوئیچ XCKM110 برابر با 20 میلیون سیکل و دوام الکتریکی آن در شرایط آزمون اعلام شده سازنده تا 5 میلیون سیکل است.
• شرایط دمایی: دمای مناسب عملکرد محصول از منفی 25 تا مثبت 70 درجه سانتی گراد و محدوده دمای نگهداری آن از منفی 40 تا مثبت 70 درجه سانتی گراد است.
• ابعاد و وزن: ابعاد بدنه محصول 64 میلی متر عرض، 64 میلی متر ارتفاع و 30 میلی متر عمق است. وزن خالص آن نیز 0.25 کیلوگرم است.
• استانداردها و تأییدیه ها: این محصول مطابق استانداردهای IEC 60947-5-1، IEC 60204-1، UL 508 و CSA C22.2 No.14 تولید شده و دارای تأییدیه های UL، CSA و CCC است.
• گارانتی سازنده: ضمانت قراردادی اعلام شده برای این محصول 18 ماه است.

کاربرد لیمیت سوئیچ فشاری XCKM110

• ماشین آلات صنعتی: تشخیص رسیدن بخش متحرک دستگاه به انتهای مسیر تعیین شده.
• ماشین های تراش و برش: کنترل موقعیت اجزای متحرک و توقف یا تغییر مرحله عملکرد دستگاه.
• نوار نقاله و خطوط انتقال: تشخیص رسیدن قطعه یا مکانیزم متحرک به یک نقطه مشخص.
• خطوط مونتاژ: کنترل حضور و موقعیت قطعات در مراحل مختلف فرایند تولید.
• بالابر و تجهیزات جابه جایی: تشخیص رسیدن مکانیزم به نقاط انتهایی مسیر حرکت.
• تجهیزات بسته بندی: کنترل موقعیت اجزایی که به صورت مستقیم و خطی با پیستون تماس پیدا می کنند.

نحوه عملکرد لیمیت سوئیچ فشاری

در لیمیت سوئیچ XCKM110، بادامک یا بخش متحرک دستگاه به صورت مستقیم و عمودی به انتهای پیستون فلزی فشار وارد می کند. حرکت خطی پیستون پس از رسیدن به نقطه تحریک، وضعیت کنتاکت های 1NC+1NO را به صورت سریع تغییر می دهد. با دور شدن قطعه محرک، فنر داخلی پیستون را به موقعیت اولیه باز می گرداند و وضعیت کنتاکت ها نیز بازیابی می شود. برای عملکرد صحیح، مسیر برخورد باید با محور پیستون هم راستا باشد و از اعمال فشار جانبی یا جابه جایی بیش از حد عملگر جلوگیری شود.

تفاوت XCKM110 با مدل قرقره ای XCKM102

لیمیت سوئیچ XCKM110 دارای پیستون انتهایی فلزی است و باید با فشار مستقیم و عمودی تحریک شود. مدل XCKM102 از پیستون قرقره ای استفاده می کند و بادامک می تواند از دو جهت جانبی با قرقره تماس پیدا کند. بنابراین XCKM110 برای حرکت مستقیم و هم راستا با پیستون مناسب است؛ اما XCKM102 در مسیرهایی که قطعه متحرک از کنار عملگر عبور می کند، تماس روان تری ایجاد می کند.

نکات انتخاب و نصب لیمیت سوئیچ XCKM110

پیش از انتخاب این مدل باید جهت نزدیک شدن قطعه، سرعت حرکت، میزان فشار واردشده، آرایش کنتاکت مورد نیاز و نوع گلند کابل بررسی شود. قطعه محرک باید در امتداد محور پیستون حرکت کند و نباید نیروی جانبی یا ضربه شدید به عملگر وارد شود. همچنین بدنه دارای سه ورودی Pg 11 است و گلند کابل باید با همین نوع رزوه مطابقت داشته باشد. نصب باید به صورتی انجام شود که پس از برداشته شدن فشار، پیستون بدون مانع به موقعیت اولیه بازگردد.
