لیمیت سوئیچ اهرمی قرقره‌ای فلزی اشنایدر الکتریک

لیمیت سوئیچ اهرمی قرقره‌ای فلزی اشنایدر الکتریک

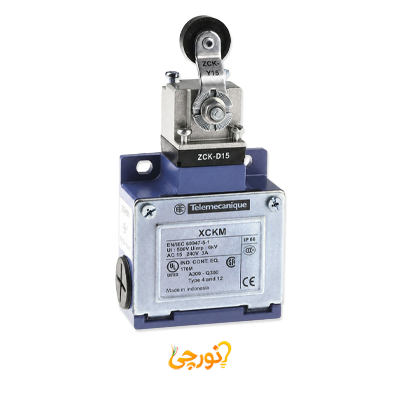

لیمیت سوئیچ اهرمی قرقره‌ای فلزی اشنایدر الکتریک با کد فنی XCKM115، یک کلید موقعیت الکترومکانیکی از سری استاندارد XCKM تله مکانیک است. این محصول دارای هد چرخشی و اهرم قرقره‌ای ترموپلاستیکی با بازگشت فنری است که از دو جهت جانبی تحریک می‌شود. بدنه فلزی از آلیاژ زاماک، کنتاکت‌های 1NC+1NO با عملکرد سریع، قابلیت بازشدن مثبت کنتاکت NC و درجه حفاظت IP66، این مدل را برای کنترل حرکت و تشخیص موقعیت قطعات در ماشین‌آلات و تجهیزات صنعتی مناسب می‌کنند.

ویژگی‌های لیمیت سوئیچ XCKM115 اشنایدر الکتریک

• کد فنی و سری محصول: این لیمیت سوئیچ با کد فنی XCKM115 و نام اختصاری XCKM، در خانواده لیمیت سوئیچ‌های استاندارد XC تله مکانیک قرار دارد.
• نوع عملگر: محصول دارای اهرم قرقره‌ای با بازگشت فنری است. قرقره از جنس ترموپلاستیک ساخته شده و تماس روان‌تری با بادامک یا قطعه متحرک ایجاد می‌کند.
• نوع هد: هد محصول از نوع چرخشی است و حرکت زاویه‌ای اهرم را به مکانیسم داخلی سوئیچ منتقل می‌کند.
• جهت تحریک: اهرم قرقره‌ای از دو جهت جانبی قابل تحریک است و برای حرکت قطعات در مسیر افقی یا عبور بادامک از کنار عملگر کاربرد دارد.
• بازگشت فنری: پس از دور شدن قطعه محرک، فنر داخلی اهرم قرقره‌ای را به موقعیت اولیه باز می‌گرداند.
• زاویه تحریک: عملکرد سوئیچ به وسیله بادامک 30 درجه انجام می‌شود.
• عملکرد کنتاکت‌ها: کنتاکت‌های XCKM115 دارای عملکرد سریع یا Snap Action هستند و پس از رسیدن اهرم به نقطه تحریک، وضعیت آن‌ها به‌سرعت تغییر می‌کند.
• ترکیب کنتاکت‌ها: محصول دارای یک کنتاکت نرمال بسته و یک کنتاکت نرمال باز با آرایش 1NC+1NO است. ترمینال‌های 21-22 به کنتاکت NC و ترمینال‌های 13-14 به کنتاکت NO اختصاص دارند.
• بازشدن مثبت کنتاکت: کنتاکت NC دارای قابلیت بازشدن مثبت است و حداقل گشتاور لازم برای این عملکرد 0.25 نیوتن‌متر اعلام شده است.
• گشتاور تحریک: حداقل گشتاور مورد نیاز برای تحریک عادی لیمیت سوئیچ 0.1 نیوتن‌متر است.
• ساختار بدنه: بدنه ثابت محصول از آلیاژ زاماک ساخته شده و نصب لیمیت سوئیچ به وسیله بدنه انجام می‌شود.
• ورودی کابل: بدنه دارای سه ورودی رزوه‌شده مخصوص گلند کابل Pg 11 است.
• اتصال الکتریکی: سیم‌ها به ترمینال‌های پیچی متصل می‌شوند. ظرفیت اتصال هر ترمینال از یک سیم 0.34 تا دو سیم 1.5 میلی‌متر مربع است.
• درجه حفاظت: درجه حفاظت IP66 مقاومت بدنه را در برابر نفوذ گردوغبار و پاشش پرفشار آب مشخص می‌کند. درجه مقاومت محصول در برابر ضربه مکانیکی نیز IK05 است.
• مشخصات الکتریکی: رده کنتاکت محصول A300 برای مدارهای AC و Q300 برای مدارهای DC است. جریان عملکرد نامی در رده AC-15 برابر با 3 آمپر در 240 ولت و در رده DC-13 برابر با 0.27 آمپر در 250 ولت اعلام شده است.
• جریان حرارتی قراردادی: جریان حرارتی قراردادی محصول در محفظه بسته 10 آمپر AC است.
• ولتاژ عایقی نامی: این مقدار مطابق استاندارد IEC برابر با 500 ولت و مطابق استانداردهای UL و CSA برابر با 300 ولت است.
• ولتاژ ضربه‌ای نامی: ولتاژ قابل‌تحمل ضربه‌ای محصول 6 کیلوولت اعلام شده است.
• حفاظت اتصال کوتاه: برای حفاظت مدار استفاده از فیوز کارتریجی 10 آمپر نوع gG در دیتاشیت سازنده ذکر شده است.
• سرعت تحریک: حداقل سرعت تحریک 0.01 متر بر دقیقه و حداکثر سرعت مجاز عملکرد 1.5 متر بر ثانیه است.
• مقاومت در برابر ضربه و لرزش: محصول در برابر ضربه 50gn به مدت 11 میلی‌ثانیه و لرزش 25gn در محدوده فرکانسی 10 تا 500 هرتز مقاومت دارد.
• دوام محصول: دوام مکانیکی لیمیت سوئیچ XCKM115 برابر با 15 میلیون سیکل و دوام الکتریکی آن در شرایط آزمون اعلام‌شده سازنده تا 5 میلیون سیکل است.
• شرایط دمایی: دمای مناسب عملکرد محصول از منفی 25 تا مثبت 70 درجه سانتی‌گراد و محدوده دمای نگهداری آن از منفی 40 تا مثبت 70 درجه سانتی‌گراد است.
• ابعاد و وزن: ابعاد بدنه محصول 64 میلی‌متر عرض، 64 میلی‌متر ارتفاع و 30 میلی‌متر عمق است. وزن خالص آن نیز 0.28 کیلوگرم اعلام شده است.
• استانداردها و تأییدیه‌ها: این محصول مطابق استانداردهای IEC 60947-5-1، IEC 60204-1، UL 508 و CSA C22.2 No.14 تولید شده و دارای تأییدیه‌های UL، CSA و CCC است.
• گارانتی سازنده: ضمانت قراردادی اعلام‌شده برای این محصول 18 ماه است.

کاربرد لیمیت سوئیچ قرقره‌ای XCKM115

• جرثقیل‌های سقفی: تشخیص موقعیت بخش‌های متحرک و کنترل نقاط تعیین‌شده در مسیر حرکت تجهیزات جابه‌جایی.
• نوار نقاله و خطوط انتقال: تشخیص عبور یا رسیدن قطعات، واگن‌ها و مکانیزم‌های متحرک به موقعیت مشخص.
• ماشین‌آلات صنعتی: کنترل انتهای مسیر و تغییر مرحله عملکرد دستگاه پس از تماس بادامک با قرقره.
• خطوط مونتاژ: تشخیص موقعیت اجزای متحرکی که از کنار عملگر عبور می‌کنند.
• بالابر و تجهیزات حمل بار: کنترل موقعیت مکانیزم در نقاط مشخص مسیر حرکت.
• تجهیزات بسته‌بندی: تشخیص عبور قطعات یا حرکت اجزای مکانیکی با استفاده از تماس جانبی و زاویه‌ای.

نحوه عملکرد لیمیت سوئیچ اهرمی قرقره‌ای

در لیمیت سوئیچ XCKM115، بادامک یا قطعه متحرک از کنار با قرقره ترموپلاستیکی تماس پیدا می‌کند و باعث چرخش زاویه‌ای اهرم می‌شود. پس از رسیدن حرکت اهرم به نقطه تحریک، وضعیت کنتاکت‌های 1NC+1NO به‌صورت سریع تغییر می‌کند. با عبور یا دور شدن قطعه محرک، فنر داخلی اهرم را به موقعیت اولیه باز می‌گرداند و وضعیت کنتاکت‌ها نیز بازیابی می‌شود. وجود قرقره باعث کاهش اصطکاک و سایش میان عملگر و قطعه متحرک می‌شود.

تفاوت XCKM115 با مدل فشاری XCKM110

لیمیت سوئیچ XCKM115 دارای هد چرخشی و اهرم قرقره‌ای است و با تماس جانبی قطعه از دو جهت تحریک می‌شود. در مقابل، مدل XCKM110 دارای پیستون فلزی با حرکت خطی است و باید با فشار مستقیم و عمودی فعال شود. بنابراین XCKM115 برای مسیرهایی که بادامک یا قطعه متحرک از کنار عملگر عبور می‌کند مناسب‌تر است؛ اما XCKM110 برای حرکت مستقیم و هم‌راستا با محور پیستون انتخاب می‌شود.

نکات انتخاب و نصب لیمیت سوئیچ XCKM115

پیش از انتخاب این مدل باید جهت حرکت بادامک، سرعت عبور، زاویه تماس، گشتاور واردشده به اهرم، آرایش کنتاکت مورد نیاز و نوع گلند کابل بررسی شود. بادامک باید به‌صورت تدریجی با قرقره تماس پیدا کند و نباید ضربه شدید، فشار دائمی یا حرکت بیش از حد به اهرم وارد کند. مسیر حرکت نیز باید امکان بازگشت آزادانه اهرم را فراهم سازد. بدنه دارای سه ورودی Pg 11 است و گلند کابل باید با همین نوع رزوه مطابقت داشته باشد.
