کلید حرارتی 24 الی 32A پارس فانال

کلید حرارتی 24 الی 32A پارس فانال

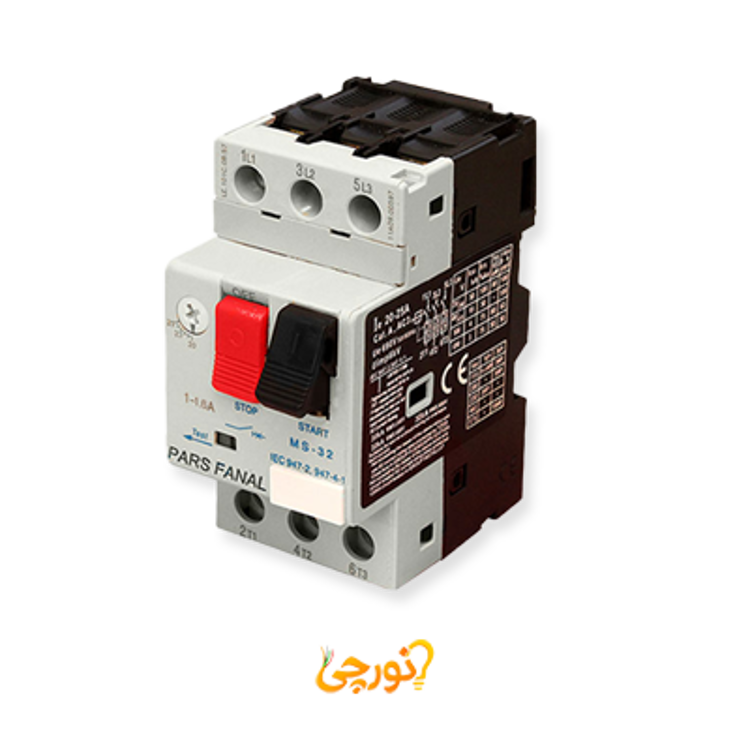

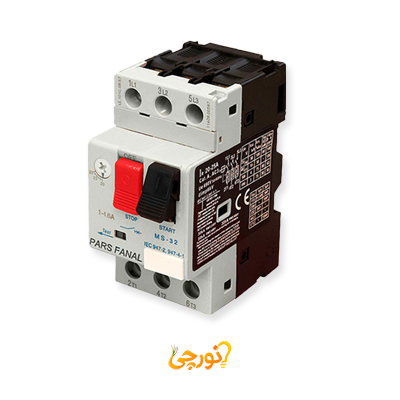

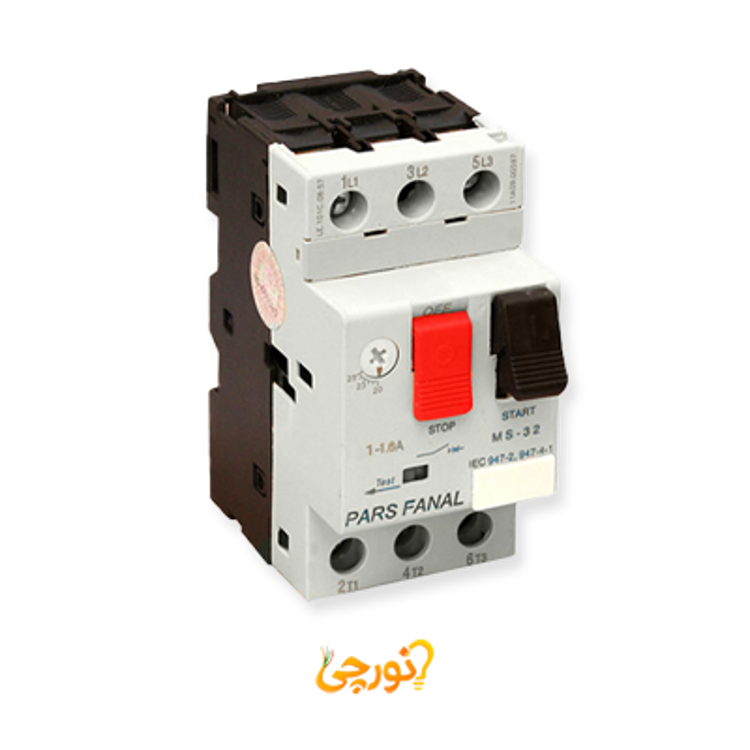

کلید حرارتی پارس فانال مدل MS32/24-32A یکی از تجهیزات حفاظتی سری MS32 برای راه‌اندازی و حفاظت موتورهای الکتریکی است. این مدل دارای محدوده تنظیم جریان 24 تا 32 آمپر بوده و برای مدارهایی در نظر گرفته می‌شود که جریان کاری موتور در همین بازه قرار دارد. امکان تنظیم جریان در محدوده مشخص باعث می‌شود کلید بر اساس جریان واقعی موتور تنظیم شود و حفاظت متناسب‌تری در برابر شرایط غیرعادی مدار ایجاد کند.

کلید حرارتی یا کلید محافظ موتور MPCB در تابلوهای فرمان موتوری برای حفاظت در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. زمانی که موتور تحت بار اضافه قرار می‌گیرد، جریان مصرفی افزایش پیدا می‌کند و ادامه این وضعیت می‌تواند موجب بالا رفتن دمای موتور شود. بخش حرارتی کلید برای واکنش به چنین شرایطی کاربرد دارد. در مقابل، هنگام ایجاد اتصال کوتاه و افزایش شدید جریان، بخش مغناطیسی کلید وارد عمل می‌شود و در حفاظت سریع‌تر مدار نقش دارد.

ظرفیت قطع این مدل برابر 30KA اعلام شده است. این مشخصه باید جدا از محدوده تنظیم جریان بررسی شود؛ زیرا رنج 24 تا 32 آمپر مربوط به تنظیم حفاظت بر اساس جریان موتور است، در حالی که ظرفیت قطع به توانایی کلید در قطع جریان خطا مربوط می‌شود. به همین دلیل هنگام انتخاب کلید حرارتی، علاوه بر جریان نامی موتور باید مشخصات شبکه، مدار قدرت و تجهیزات حفاظتی تابلو نیز مورد توجه قرار گیرد.

یکی از تفاوت‌های مهم کلید حرارتی با بی‌متال در نوع حفاظت آن‌ها است. بی‌متال عمدتاً برای حفاظت حرارتی موتور در شرایط اضافه‌بار استفاده می‌شود، اما کلید حرارتی علاوه بر حفاظت حرارتی، حفاظت مغناطیسی در برابر شرایطی مانند اتصال کوتاه را نیز فراهم می‌کند. همچنین کلید حرارتی امکان قطع دستی مدار را دارد و مستقیماً در مسیر قدرت موتور قرار می‌گیرد، در حالی که بی‌متال معمولاً از طریق مدار فرمان باعث قطع کنتاکتور می‌شود.

سری MS32 پارس فانال برای راه‌اندازی و حفاظت موتور و مقابله با اضافه جریان AC طراحی شده و مطابق استاندارد IEC 947-4-1 معرفی شده است. برای این محصولات دو سال گارانتی و 10 سال خدمات پس از فروش اعلام شده است. همچنین تجهیزات جانبی مختلفی برای خانواده MS32 در دسترس هستند که از جمله آن‌ها می‌توان به کنتاکت کمکی و جعبه واتر پروف اشاره کرد.

ویژگی های شاخص کلید حرارتی پارس فانال MS32

• برند: پارس فانال
• مدل: MS32/24-32A
• نوع محصول: کلید حرارتی یا کلید محافظ موتور
• رنج جریان قابل تنظیم: 24 تا 32 آمپر
• ظرفیت قطع: 30KA
• کاربرد اصلی: راه‌اندازی و حفاظت موتور
• نوع حفاظت: حرارتی و مغناطیسی
• حفاظت در برابر اضافه‌بار: دارد
• حفاظت در برابر اتصال کوتاه: دارد
• استاندارد: IEC 947-4-1
• گارانتی: 2 سال
• خدمات پس از فروش: 10 سال

نکات مهم هنگام انتخاب

مدل MS32/24-32A باید برای موتوری انتخاب شود که جریان کاری آن در محدوده 24 تا 32 آمپر قرار دارد. مقدار تنظیم کلید نیز باید بر اساس مشخصات پلاک موتور و شرایط واقعی بهره‌برداری تعیین شود.

پیش از نصب، ظرفیت قطع 30KA و شرایط مدار را بررسی کنید. در صورت استفاده از کنتاکت کمکی یا جعبه واتر پروف نیز از سازگاری تجهیزات جانبی با سری MS32 اطمینان حاصل شود.
