کلید حرارتی 25 الی 40A پارس فانال

کلید حرارتی 25 الی 40A پارس فانال

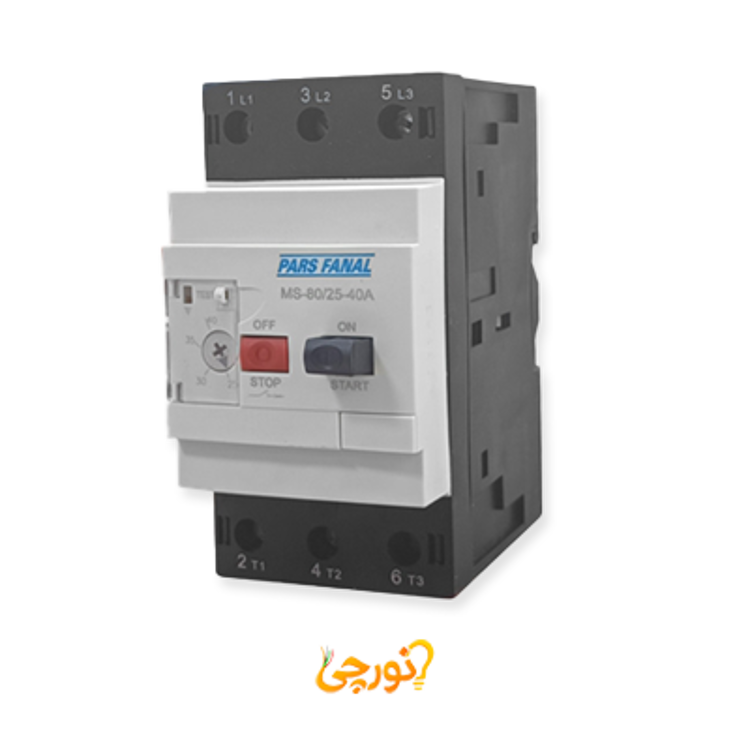

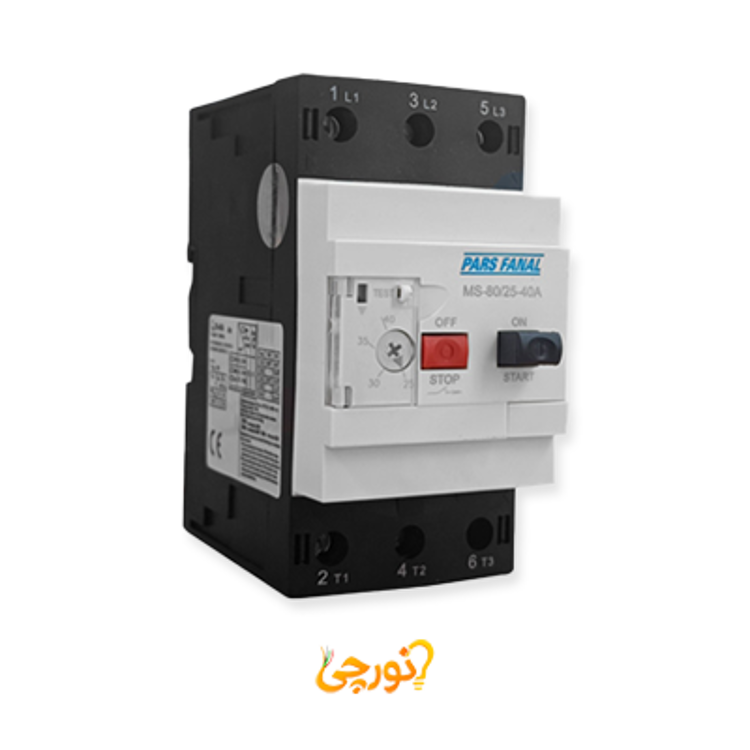

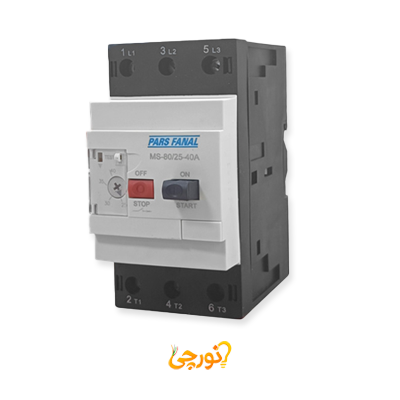

کلید حرارتی پارس فانال مدل MS-80/25-40A یکی از تجهیزات حفاظتی و راه‌انداز موتور از سری MS-80 است که برای حفاظت موتور در برابر اضافه‌جریان AC طراحی شده است. محدوده جریان این مدل از 25 تا 40 آمپر قابل تنظیم است و مقدار موردنظر توسط پیچ تنظیم تعبیه‌شده روی دستگاه تعیین می‌شود. هنگام انتخاب این محصول باید جریان نامی واقعی موتور با این محدوده سازگار باشد تا عملکرد حفاظتی کلید متناسب با شرایط کاری موتور تنظیم شود.

کلید حرارتی یا MPCB یکی از تجهیزات مورد استفاده در تابلوهای فرمان موتوری است که عملکرد حفاظتی حرارتی و مغناطیسی را در یک تجهیز ترکیب می‌کند. در شرایط اضافه‌بار، افزایش جریان می‌تواند موجب بالا رفتن دمای موتور شود و بخش حرارتی کلید برای واکنش به چنین شرایطی مورد استفاده قرار می‌گیرد. در زمان اتصال کوتاه نیز افزایش سریع و شدید جریان رخ می‌دهد و بخش مغناطیسی کلید برای حفاظت مدار در برابر این نوع خطا عمل می‌کند.

مدل MS-80/25-40A دارای ظرفیت قطع 35KA است. ظرفیت قطع با محدوده تنظیم جریان کلید متفاوت است؛ رنج 25 تا 40 آمپر برای هماهنگی حفاظت با جریان موتور استفاده می‌شود، در حالی که ظرفیت قطع به توانایی کلید در قطع جریان خطا مربوط است. به همین دلیل هنگام انتخاب این مدل، علاوه بر جریان نامی موتور باید مشخصات شبکه، شرایط مدار و سطح اتصال کوتاه احتمالی نیز در طراحی سیستم حفاظتی بررسی شود.

کلید حرارتی سری MS-80 پارس فانال مطابق استانداردهای IEC 60947.2 و IEC 60947.4.1 معرفی شده است. این مدل دارای کلید قطع و وصل برای کنترل دستی مدار بوده و کلید تست نیز برای بررسی عملکرد تجهیز روی دستگاه در نظر گرفته شده است. بدنه محصول از مواد اولیه مقاوم ساخته شده و برای این سری دو سال گارانتی اعلام شده است.

کلید حرارتی علاوه بر وظیفه حفاظتی می‌تواند مدار موتور را در حین کار قطع یا وصل کند. به همین دلیل این تجهیز با نام Manual Motor Starter یا MMS نیز شناخته می‌شود. استفاده از کلید حرارتی در مدار قدرت باعث می‌شود حفاظت اضافه‌بار و اتصال کوتاه در کنار امکان قطع و وصل دستی موتور در یک تجهیز در اختیار کاربر قرار گیرد.

ویژگی های شاخص کلید حرارتی پارس فانال MS-80

• برند: پارس فانال
• مدل: MS-80/25-40A
• سری: MS-80
• نوع محصول: کلید حرارتی یا کلید محافظ موتور
• رنج جریان قابل تنظیم: 25 تا 40 آمپر
• ظرفیت قطع: 35KA
• نوع حفاظت: حرارتی و مغناطیسی
• حفاظت در برابر اضافه بار: دارد
• حفاظت در برابر اتصال کوتاه: دارد
• کنترل دستی: دارای کلید قطع و وصل
• کلید تست: دارد
• استاندارد: IEC 60947.2 و IEC 60947.4.1
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

مهم‌ترین نکته در انتخاب مدل MS-80/25-40A، قرار گرفتن جریان واقعی موتور در محدوده 25 تا 40 آمپر است. مقدار تنظیم کلید باید بر اساس مشخصات پلاک موتور و شرایط بهره‌برداری تعیین شود.

پیش از نصب، ظرفیت قطع 35KA و شرایط مدار را نیز بررسی کنید و از هماهنگی کلید حرارتی با سایر تجهیزات حفاظتی و کنترلی تابلو اطمینان حاصل شود.
