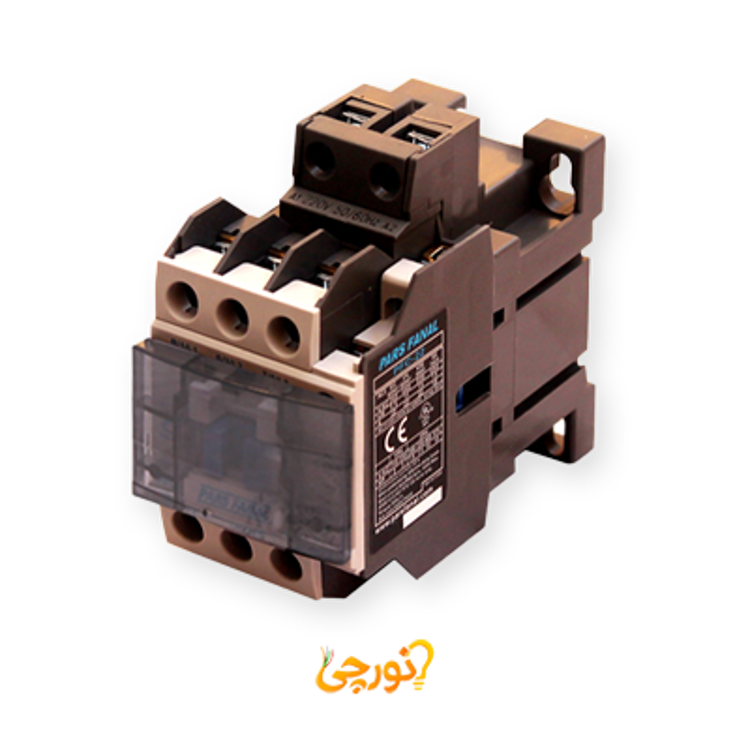

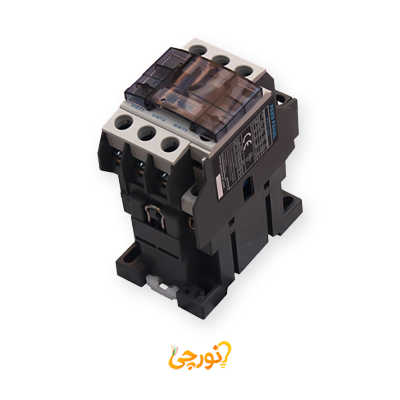

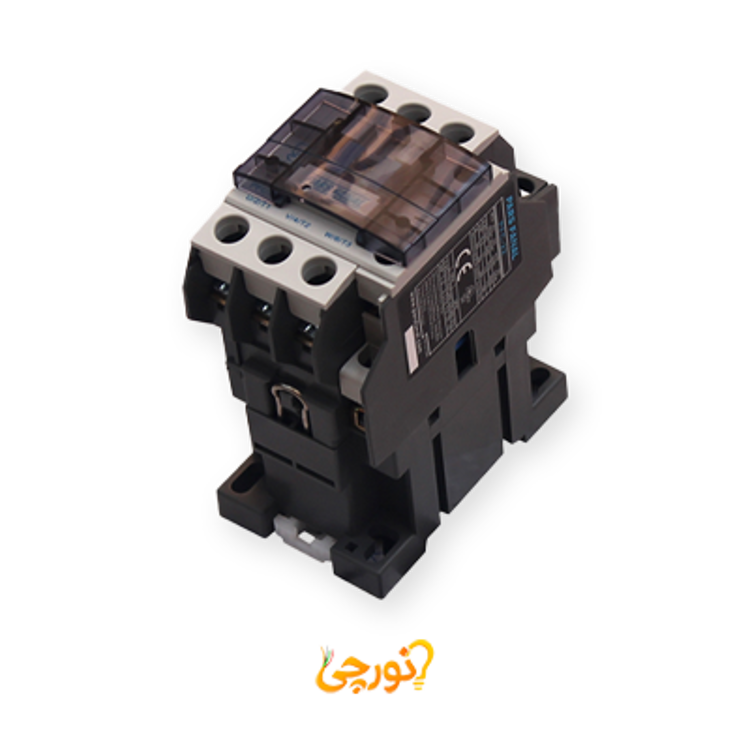

کنتاکتور 18A DC پارس فانال

کنتاکتور 18A DC پارس فانال

کنتاکتور پارس فانال مدل PFD22/18A یک کنتاکتور سه پل با جریان نامی 18 آمپر و بوبین DC است که برای کنترل قطع و وصل مدارهای قدرت به کمک مدار فرمان مورد استفاده قرار می‌گیرد. ولتاژ تغذیه بوبین در این خانواده از نوع DC بوده و نسخه‌های 24، 48، 110 و 220 ولت DC در فهرست رسمی قابل انتخاب هستند.

در زمان تحریک بوبین، میدان مغناطیسی ایجادشده مکانیزم کنتاکتور را فعال کرده و وضعیت کنتاکت‌های اصلی تغییر می‌کند. این ساختار اجازه می‌دهد بار موجود در مدار قدرت توسط فرمان الکتریکی کنترل شود. ولتاژ بوبین باید متناسب با منبع تغذیه مدار فرمان انتخاب شود و استفاده از بوبین با ولتاژ نامتناسب صحیح نیست.

مدل PFD22/18A دارای سه پل اصلی و جریان AC-3 برابر 18 آمپر است. کنتاکتورهای این گروه برای مدارهای کنترلی و قدرت مناسب، از جمله کنترل الکتروموتورها، روشنایی و گرمکن‌های الکتریکی قابل استفاده هستند. حرف D در خانواده PFD نشان‌دهنده نسخه دارای بوبین DC است و این مدل از نسخه AC متمایز است.

در اطلاعات رسمی این سایز، آرایش کنتاکت کمکی 1NO+1NC در نظر گرفته شده است. یک کنتاکت باز و یک کنتاکت بسته می‌تواند در مدار فرمان، اینترلاک یا اعلام وضعیت استفاده شود. این خانواده مطابق IEC 60947 معرفی شده و دارای دو سال گارانتی است.

ویژگی های شاخص کنتاکتور 18A DC پارس فانال

• برند: پارس فانال
• مدل: PFD22/18A
• نوع: کنتاکتور DC
• تعداد پل: سه پل
• جریان نامی: 18 آمپر
• ولتاژ بوبین: 24، 48، 110 و 220 ولت DC
• کنتاکت کمکی: 1NO+1NC
• استاندارد: IEC 60947
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

نسخه‌های 24، 48، 110 و 220 ولت از نظر ولتاژ بوبین متفاوت‌اند؛ ولتاژ صحیح باید پیش از سفارش مشخص شود.

نسخه DC و AC با وجود جریان نامی مشابه یک محصول واحد محسوب نمی‌شوند.
