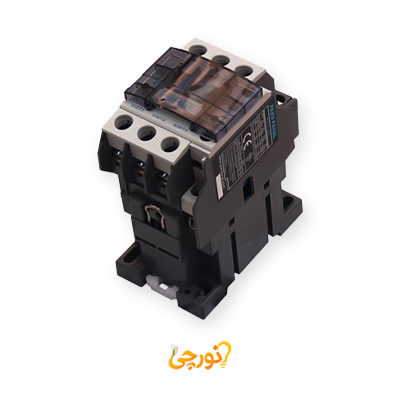

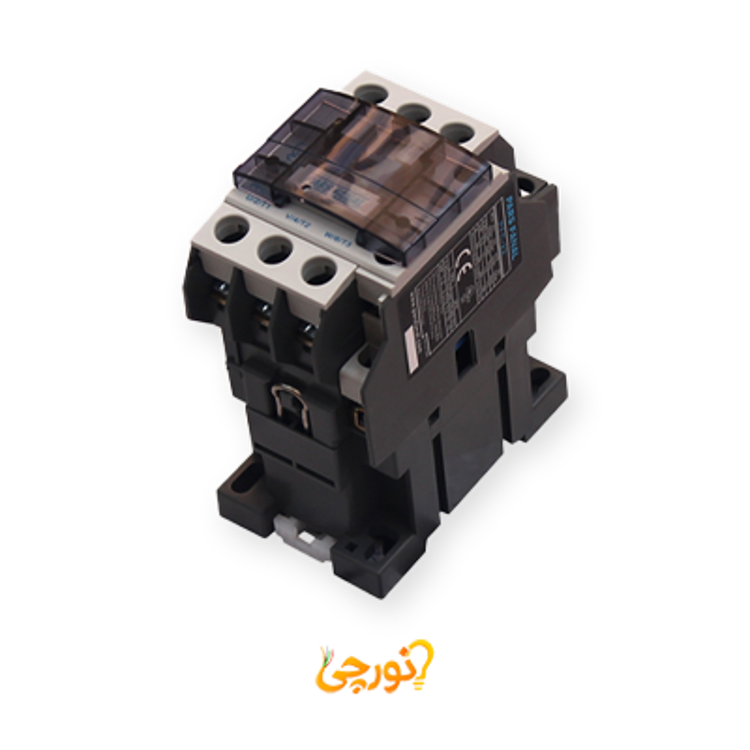

کنتاکتور 9A DC پارس فانال

کنتاکتور 9A DC پارس فانال

کنتاکتور پارس فانال مدل PFD22/9A یک کنتاکتور سه پل با جریان نامی 9 آمپر و بوبین DC است که برای قطع و وصل مدارهای قدرت توسط مدار فرمان استفاده می‌شود. تحریک بوبین این مدل با ولتاژ مستقیم انجام شده و در فهرست رسمی پارس فانال امکان سفارش آن با ولتاژهای بوبین 24، 48، 110 و 220 ولت DC در نظر گرفته شده است.

عملکرد کنتاکتور بر پایه یک مکانیزم الکترومغناطیسی است. با اعمال ولتاژ مناسب به بوبین، میدان مغناطیسی ایجاد شده و کنتاکت‌های اصلی تغییر وضعیت می‌دهند؛ در نتیجه می‌توان یک بار قدرت را توسط یک مدار فرمان کنترل کرد. بوبین DC این مدل باید با ولتاژ تغذیه مدار فرمان تطبیق داده شود و انتخاب ولتاژ صحیح بوبین هنگام سفارش اهمیت دارد.

این مدل دارای سه پل اصلی است و در فهرست رسمی برای جریان AC-3 برابر 9 آمپر معرفی شده است. از کنتاکتورهای این خانواده می‌توان در مدارهای کنترلی تجهیزات الکتریکی مانند الکتروموتورها، روشنایی، گرمکن‌های الکتریکی و سایر بارهای مناسب استفاده کرد. سری PFD مخصوص تغذیه بوبین DC است و نباید با مدل‌های دارای بوبین AC یکسان در نظر گرفته شود.

کنتاکتور PFD22/9A دارای کنتاکت کمکی 1NO+1NC است؛ یعنی یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته برای مدار فرمان در اختیار قرار می‌دهد. محصولات این خانواده مطابق استاندارد IEC 60947 معرفی شده‌اند و برای آن‌ها دو سال گارانتی اعلام شده است.

ویژگی های شاخص کنتاکتور 9A DC پارس فانال

• برند: پارس فانال
• مدل: PFD22/9A
• نوع محصول: کنتاکتور DC
• تعداد پل: سه پل
• جریان نامی: 9 آمپر
• نوع بوبین: DC
• ولتاژهای بوبین: 24، 48، 110 و 220 ولت DC
• کنتاکت کمکی: 1NO+1NC
• استاندارد: IEC 60947
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

نوع تغذیه بوبین این محصول DC است؛ بنابراین نباید به‌جای نسخه AC با جریان مشابه انتخاب شود.

ولتاژ بوبین باید دقیقاً با ولتاژ مدار فرمان هماهنگ باشد.
