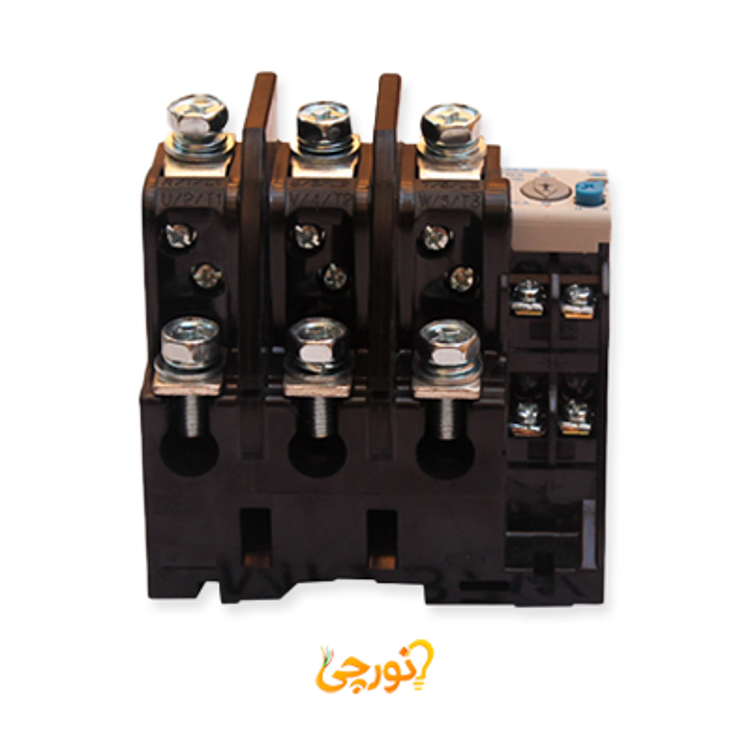

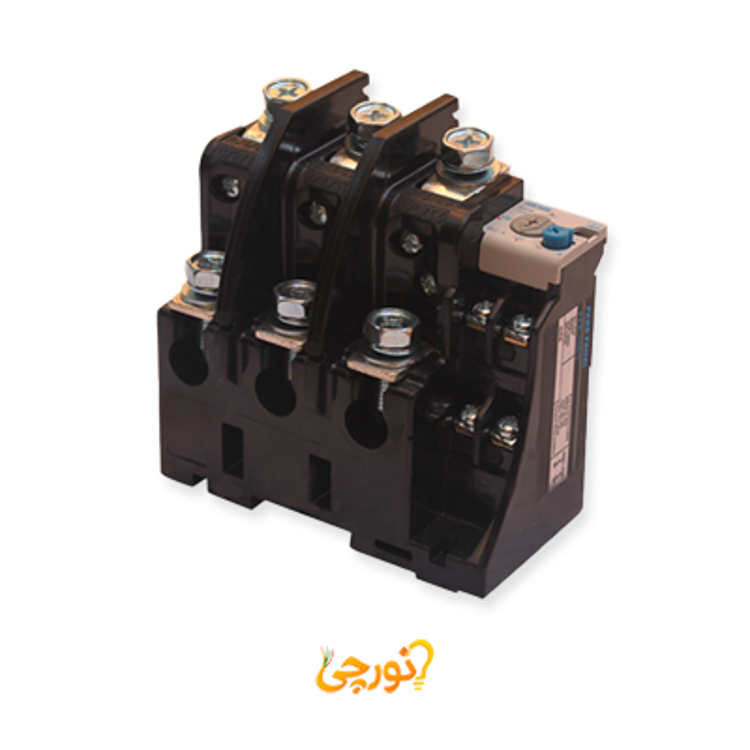

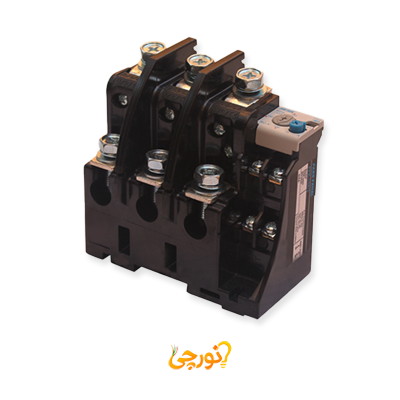

رله حرارتی 65 الی 100A تیپ PFR100 پارس فانال

رله حرارتی 65 الی 100A تیپ PFR100 پارس فانال

رله حرارتی پارس فانال مدل PFR100/65-100A که با نام بی متال نیز شناخته می‌شود، از تجهیزات حفاظتی مورد استفاده در مدارهای موتوری و کنتاکتوری است. محدوده تنظیم جریان این مدل از 65 تا 100 آمپر بوده و برای حفاظت مصرف‌کننده در برابر شرایط اضافه‌بار و قطع یک فاز استفاده می‌شود. انتخاب و تنظیم رله باید متناسب با جریان واقعی مصرف‌کننده انجام شود تا عملکرد حفاظتی آن با شرایط کاری مدار هماهنگ باشد.

عملکرد رله حرارتی بر اساس اثر حرارتی جریان انجام می‌شود. زمانی که جریان عبوری برای مدت مشخص از مقدار تنظیم‌شده بالاتر رود، اجزای بی متال داخل رله گرم می‌شوند. اختلاف ضریب انبساط فلزات موجب تغییر شکل مکانیزم داخلی شده و این حرکت به کنتاکت‌های فرمان منتقل می‌شود. در نتیجه رله می‌تواند مدار فرمان کنتاکتور را قطع کند و از ادامه کار مصرف‌کننده در وضعیت اضافه‌بار جلوگیری شود.

رله‌های حرارتی سری PFR پارس فانال علاوه بر حفاظت در برابر اضافه‌بار، قابلیت عملکرد در شرایط قطع یک فاز را نیز دارند. این قابلیت در مدار موتورهای سه فاز اهمیت دارد؛ زیرا قطع یک فاز می‌تواند موجب افزایش جریان در فازهای باقی‌مانده، عدم تعادل و افزایش دمای موتور شود. واکنش رله در چنین شرایطی به جلوگیری از ادامه کار طولانی موتور در وضعیت نامناسب کمک می‌کند.

بی متال‌های سری PFR برای استفاده همراه کنتاکتورهای سری PFC پارس فانال معرفی شده‌اند. هنگام انتخاب مدل PFR100/65-100A باید علاوه بر محدوده جریان، هماهنگی آن با کنتاکتور مورد استفاده نیز بررسی شود. تناسب فریم رله و کنتاکتور در نصب صحیح و عملکرد مناسب مدار فرمان اهمیت دارد.

رله‌های PFR پارس فانال با یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NO+1NC عرضه می‌شوند. این کنتاکت‌ها در مدار فرمان می‌توانند برای قطع بوبین کنتاکتور، اعلام وضعیت عملکرد رله یا ایجاد فرمان‌های کنترلی مورد استفاده قرار گیرند. این خانواده مطابق استاندارد IEC 292-1 معرفی شده و برای آن دو سال گارانتی اعلام شده است.

رله حرارتی وظیفه حفاظت در برابر اتصال کوتاه را بر عهده ندارد. این تجهیز برای حفاظت حرارتی در برابر اضافه‌بار و شرایطی مانند قطع فاز استفاده می‌شود؛ بنابراین حفاظت اتصال کوتاه باید توسط تجهیز مناسب دیگری در مدار قدرت تأمین شود.

ویژگی های شاخص رله حرارتی PFR100 پارس فانال

• برند: پارس فانال
• مدل: PFR100/65-100A
• تیپ: PFR100
• نوع محصول: رله حرارتی یا بی متال
• رنج جریان قابل تنظیم: 65 تا 100 آمپر
• نوع حفاظت: حرارتی
• حفاظت در برابر اضافه بار: دارد
• عملکرد در قطع فاز: دارد
• کنتاکت کمکی: 1NO+1NC
• سازگاری: کنتاکتورهای سری PFC پارس فانال
• استاندارد: IEC 292-1
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

رنج 65 تا 100 آمپر باید متناسب با جریان واقعی مصرف‌کننده انتخاب و تنظیم شود و هماهنگی رله با کنتاکتور مدار نیز بررسی شود.

این رله برای حفاظت حرارتی، اضافه‌بار و قطع فاز کاربرد دارد؛ حفاظت اتصال کوتاه باید توسط تجهیز مستقل مناسب تأمین شود.
