رله حرارتی 85 الی 125A تیپ PFR100 پارس فانال

رله حرارتی 85 الی 125A تیپ PFR100 پارس فانال

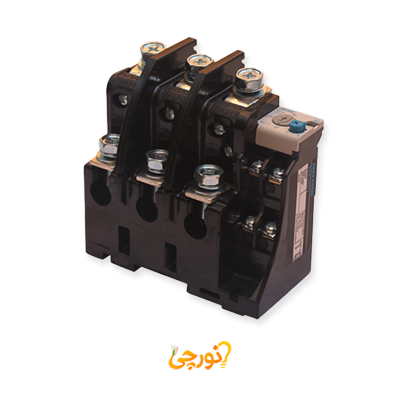

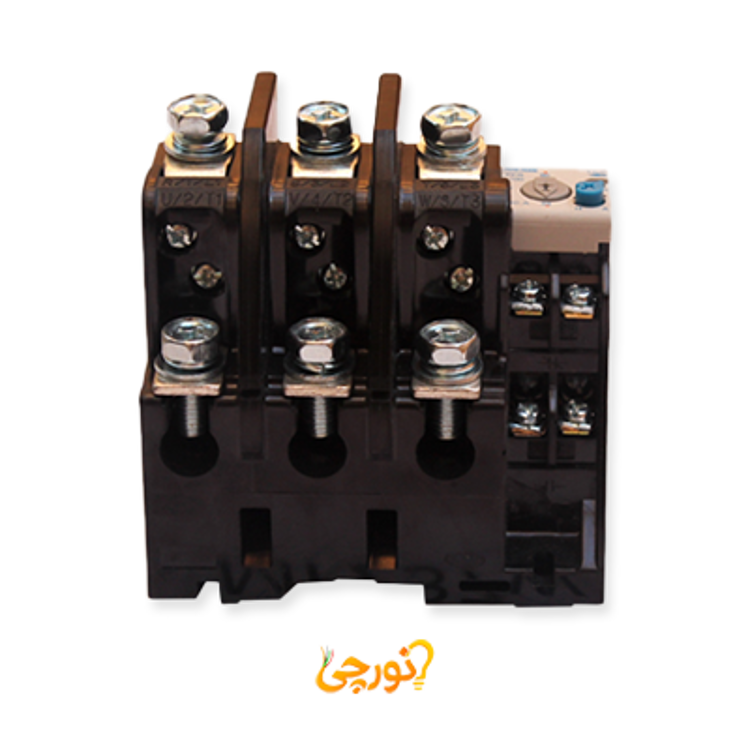

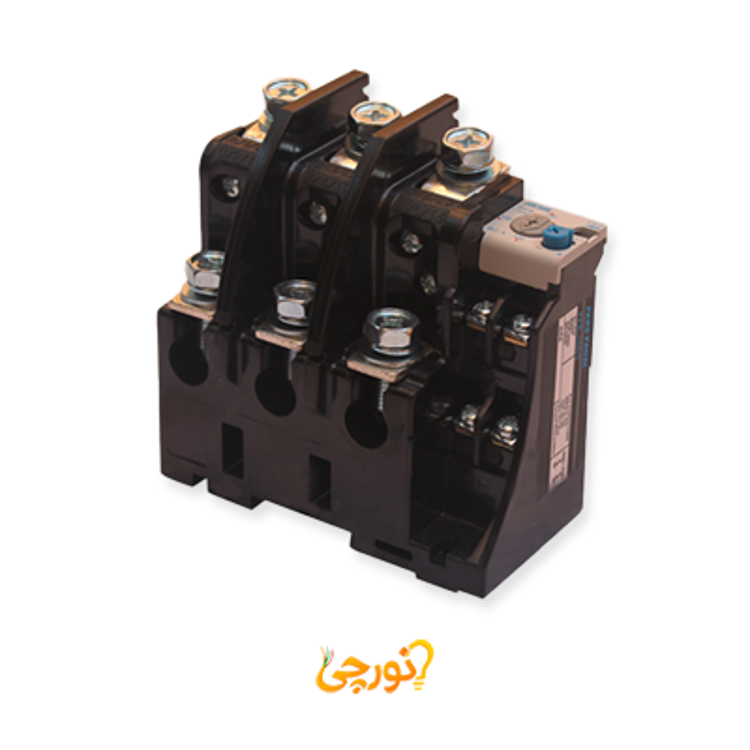

رله حرارتی پارس فانال مدل PFR100/85-125A از خانواده بی متال‌های سری PFR100 است که برای حفاظت تجهیزات متصل به کنتاکتور در مدارهای موتوری و صنعتی استفاده می‌شود. محدوده تنظیم جریان این مدل بین 85 تا 125 آمپر قرار دارد و مقدار تنظیم باید متناسب با جریان واقعی مصرف‌کننده انتخاب شود تا حفاظت حرارتی در محدوده مناسب انجام گیرد.

رله حرارتی یا بی متال با بررسی اثر حرارتی ناشی از عبور جریان عمل می‌کند. در صورتی که جریان مصرف‌کننده برای مدتی از مقدار تنظیم‌شده فراتر رود، اجزای داخلی بی متال گرم شده و به دلیل اختلاف ضریب انبساط فلزات تغییر شکل می‌دهند. این تغییر مکانیکی باعث تغییر وضعیت کنتاکت‌های رله می‌شود و می‌تواند مدار فرمان کنتاکتور را قطع کند تا مصرف‌کننده از ادامه کار در شرایط اضافه‌بار خارج شود.

یکی دیگر از قابلیت‌های اعلام‌شده برای سری PFR پارس فانال، عملکرد در شرایط قطع یک فاز است. در موتورهای سه فاز، قطع یکی از فازها می‌تواند باعث ایجاد عدم تعادل، افزایش جریان در فازهای دیگر و افزایش دمای سیم‌پیچ‌ها شود. عملکرد رله حرارتی در این وضعیت می‌تواند از ادامه کار موتور در شرایط نامناسب جلوگیری کند.

رله‌های سری PFR برای استفاده همراه کنتاکتورهای سری PFC پارس فانال معرفی شده‌اند. بنابراین در انتخاب PFR100/85-125A، علاوه بر رنج جریان باید هماهنگی رله با کنتاکتور مدار نیز کنترل شود. سازگاری فریم و مشخصات این دو تجهیز در نصب و عملکرد صحیح مجموعه حفاظت موتور اهمیت دارد.

رله حرارتی PFR100 با یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NO+1NC عرضه می‌شود. این کنتاکت‌ها برای کنترل مدار فرمان، قطع بوبین کنتاکتور یا اعلام وضعیت عملکرد رله قابل استفاده هستند. سری PFR پارس فانال مطابق استاندارد IEC 292-1 معرفی شده و دارای دو سال گارانتی است.

بی متال یک تجهیز حفاظت اتصال کوتاه محسوب نمی‌شود. وظیفه آن حفاظت حرارتی در برابر اضافه‌بار و عملکرد در وضعیت‌هایی مانند قطع فاز است. برای حفاظت اتصال کوتاه مدار باید از تجهیز حفاظتی مستقل و متناسب با مشخصات شبکه استفاده شود.

ویژگی های شاخص رله حرارتی PFR100 پارس فانال

• برند: پارس فانال
• مدل: PFR100/85-125A
• تیپ: PFR100
• نوع محصول: رله حرارتی یا بی متال
• رنج جریان قابل تنظیم: 85 تا 125 آمپر
• نوع حفاظت: حرارتی
• حفاظت در برابر اضافه بار: دارد
• عملکرد در قطع فاز: دارد
• کنتاکت کمکی: 1NO+1NC
• سازگاری: کنتاکتورهای سری PFC پارس فانال
• استاندارد: IEC 292-1
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

رنج تنظیم 85 تا 125 آمپر باید متناسب با جریان واقعی مصرف‌کننده انتخاب شود و تناسب رله با کنتاکتور مورد استفاده بررسی شود.

این محصول برای حفاظت حرارتی، اضافه‌بار و قطع فاز کاربرد دارد؛ حفاظت اتصال کوتاه باید توسط تجهیز حفاظتی دیگری تأمین شود.
