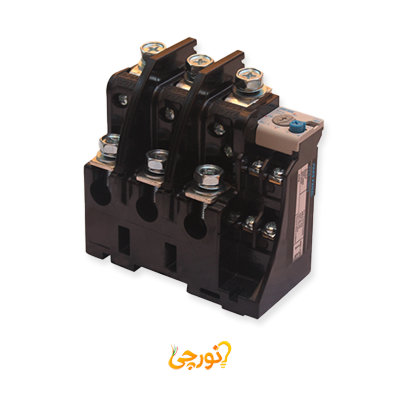

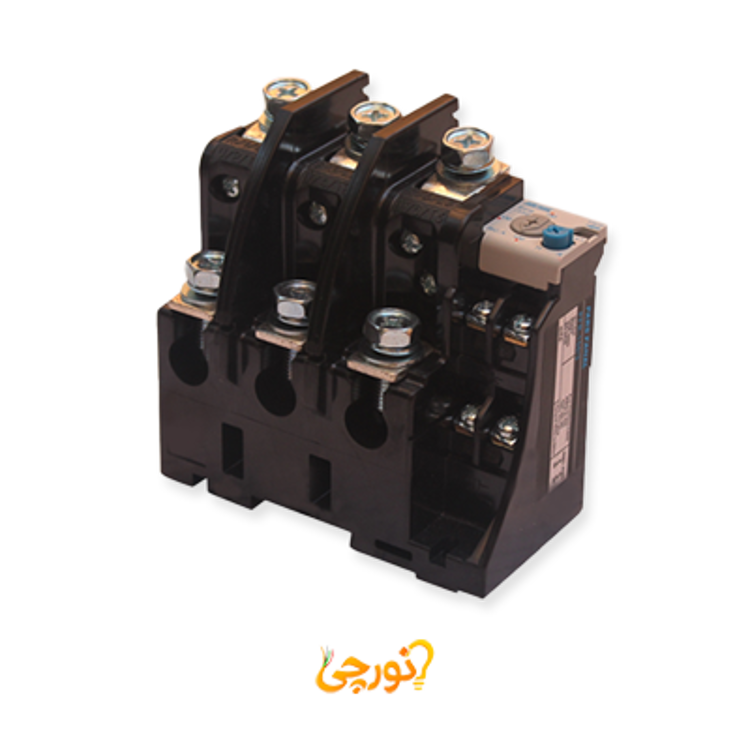

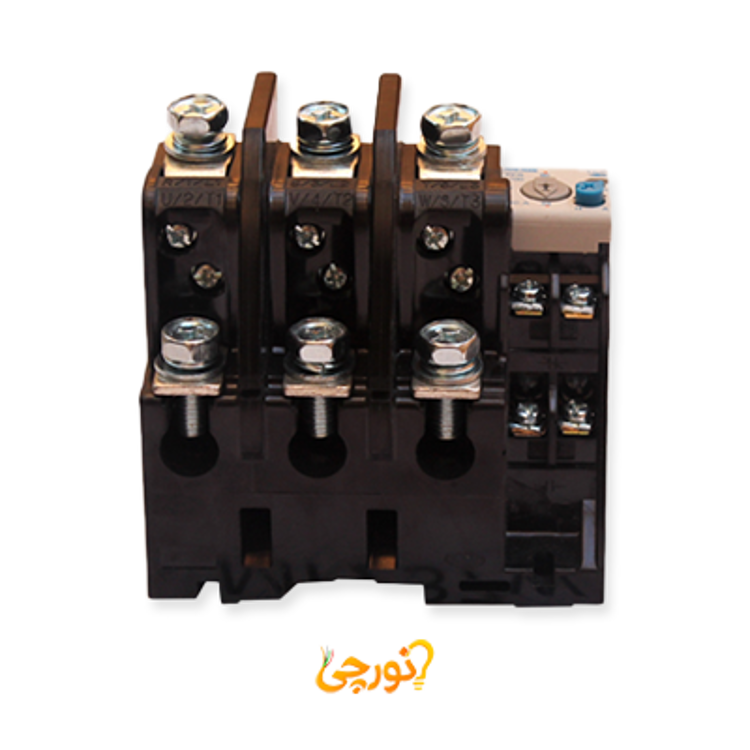

رله حرارتی 100 الی 150A تیپ PFR150 پارس فانال

رله حرارتی 100 الی 150A تیپ PFR150 پارس فانال

رله حرارتی پارس فانال مدل PFR150/100-150A که با نام بی متال نیز شناخته می‌شود، از تجهیزات حفاظتی مورد استفاده در مدارهای موتوری و کنتاکتوری است. محدوده تنظیم جریان این مدل از 100 تا 150 آمپر بوده و برای حفاظت مصرف‌کننده‌هایی مناسب است که جریان کاری آن‌ها در این بازه قرار دارد. انتخاب و تنظیم صحیح رله باید بر اساس جریان واقعی مصرف‌کننده انجام شود تا عملکرد حفاظتی با شرایط کاری مدار هماهنگ باشد.

عملکرد رله حرارتی بر پایه اثر حرارتی جریان و اختلاف ضریب انبساط فلزات داخلی آن انجام می‌شود. زمانی که جریان برای مدتی از مقدار تنظیم‌شده بیشتر شود، اجزای بی متال گرم شده و تغییر شکل ایجادشده در آن‌ها مکانیزم داخلی رله را فعال می‌کند. این عملکرد باعث تغییر وضعیت کنتاکت‌های فرمان می‌شود و می‌تواند مدار فرمان کنتاکتور را قطع کند تا مصرف‌کننده از ادامه کار در شرایط اضافه‌بار خارج شود.

رله‌های حرارتی سری PFR پارس فانال علاوه بر حفاظت در برابر اضافه‌بار، قابلیت عملکرد در شرایط قطع یک فاز را نیز دارند. در موتورهای سه فاز، قطع یکی از فازها می‌تواند باعث ایجاد عدم تعادل، افزایش جریان در فازهای باقی‌مانده و بالا رفتن دمای سیم‌پیچ‌ها شود. عملکرد بی متال در چنین شرایطی به جلوگیری از ادامه کار موتور در وضعیت نامناسب کمک می‌کند.

بی متال‌های سری PFR برای استفاده همراه کنتاکتورهای سری PFC پارس فانال معرفی شده‌اند. هنگام انتخاب مدل PFR150/100-150A، علاوه بر رنج جریان باید سازگاری رله با کنتاکتور مورد استفاده نیز بررسی شود. هماهنگی فریم و مشخصات تجهیزات برای نصب صحیح و عملکرد مناسب مدار فرمان اهمیت دارد.

این خانواده با یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NO+1NC عرضه می‌شود. این کنتاکت‌ها می‌توانند برای قطع بوبین کنتاکتور، اعلام وضعیت عملکرد رله یا ایجاد فرمان‌های کنترلی در مدار استفاده شوند. رله‌های حرارتی PFR پارس فانال مطابق استاندارد IEC 292-1 معرفی شده‌اند و برای این محصولات دو سال گارانتی اعلام شده است.

رله حرارتی به تنهایی وظیفه حفاظت اتصال کوتاه را بر عهده ندارد. نقش اصلی آن حفاظت حرارتی در برابر اضافه‌بار و عملکرد در شرایطی مانند قطع فاز است. برای حفاظت اتصال کوتاه باید تجهیز حفاظتی مناسب دیگری در مدار قدرت استفاده شود.

ویژگی های شاخص رله حرارتی PFR150 پارس فانال

• برند: پارس فانال
• مدل: PFR150/100-150A
• تیپ: PFR150
• نوع محصول: رله حرارتی یا بی متال
• رنج جریان قابل تنظیم: 100 تا 150 آمپر
• نوع حفاظت: حرارتی
• حفاظت در برابر اضافه بار: دارد
• عملکرد در قطع فاز: دارد
• کنتاکت کمکی: 1NO+1NC
• سازگاری: کنتاکتورهای سری PFC پارس فانال
• استاندارد: IEC 292-1
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

رنج 100 تا 150 آمپر باید متناسب با جریان واقعی مصرف‌کننده انتخاب و تنظیم شود و تناسب رله با کنتاکتور مدار نیز بررسی شود.

این محصول برای حفاظت حرارتی، اضافه‌بار و قطع فاز کاربرد دارد؛ حفاظت اتصال کوتاه باید توسط تجهیز حفاظتی مستقل تأمین شود.
