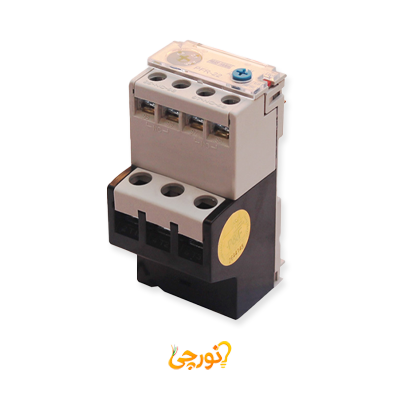

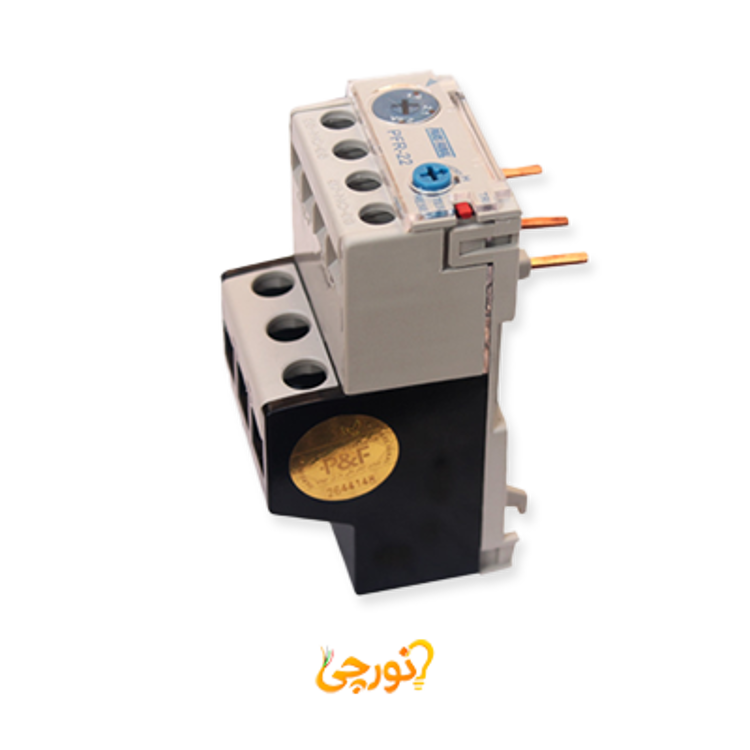

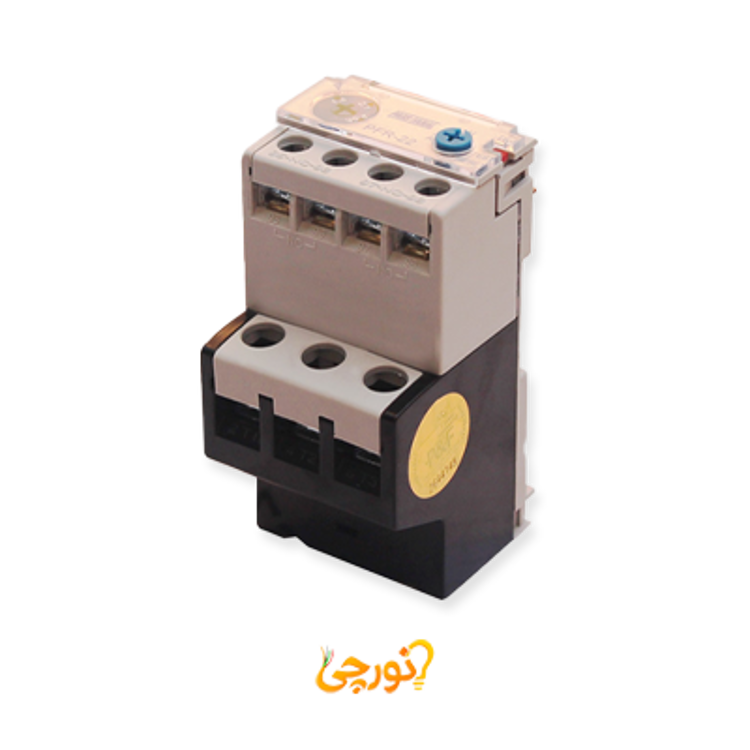

رله حرارتی پارس فانال مدل PFR22/0.63-1A که با نام بی متال نیز شناخته می‌شود، یکی از تجهیزات حفاظتی مورد استفاده در مدارهای کنتاکتوری و تابلوهای فرمان موتور است. محدوده تنظیم جریان این مدل از 0.63 تا 1 آمپر بوده و برای حفاظت مصرف‌کننده‌هایی مناسب است که جریان کاری آن‌ها در همین بازه قرار دارد. انتخاب صحیح رنج جریان اهمیت زیادی دارد، زیرا عملکرد حفاظتی رله حرارتی بر اساس مقدار جریان عبوری و تنظیم انجام‌شده روی تجهیز صورت می‌گیرد.

عملکرد رله حرارتی بر پایه اثر حرارتی جریان و اختلاف ضریب انبساط دو فلز داخلی آن انجام می‌شود. هنگامی که جریان عبوری از مقدار مجاز بیشتر شود، اجزای بی متال گرم شده و بر اثر تفاوت در میزان انبساط فلزات تغییر شکل می‌دهند. این حرکت به مکانیزم داخلی و سپس کنتاکت‌های رله منتقل می‌شود و امکان قطع مدار فرمان کنتاکتور را فراهم می‌کند. در نتیجه مصرف‌کننده از ادامه کار در شرایط اضافه‌بار خارج می‌شود.

رله‌های حرارتی سری PFR پارس فانال علاوه بر حفاظت در برابر اضافه‌بار، قابلیت عملکرد در شرایط قطع یک فاز را نیز دارند. در مدارهای سه فاز، قطع یکی از فازها می‌تواند باعث ایجاد عدم تعادل و افزایش جریان در فازهای باقی‌مانده شود. ادامه این شرایط ممکن است باعث افزایش دمای موتور و آسیب به سیم‌پیچ‌ها شود؛ به همین دلیل عملکرد بی متال در شرایط قطع فاز بخشی مهم از حفاظت موتور محسوب می‌شود.

بی متال‌های PFR پارس فانال برای استفاده همراه کنتاکتورهای سری PFC این برند معرفی شده‌اند. بنابراین در انتخاب مدل PFR22/0.63-1A علاوه بر رنج جریان، سازگاری رله با کنتاکتور مورد استفاده نیز باید بررسی شود. هماهنگی مناسب بین کنتاکتور و رله حرارتی باعث می‌شود مدار فرمان و حفاظت موتور عملکرد قابل اطمینان‌تری داشته باشد.

این محصول با یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NO+1NC عرضه می‌شود. این کنتاکت‌ها می‌توانند برای قطع بوبین کنتاکتور، اعلام وضعیت تریپ یا استفاده در سایر بخش‌های مدار فرمان به کار روند. رله‌های حرارتی PFR پارس فانال مطابق استاندارد IEC 292-1 معرفی شده‌اند و برای این محصولات دو سال گارانتی اعلام شده است.

رله حرارتی وظیفه حفاظت اتصال کوتاه را بر عهده ندارد. نقش اصلی آن حفاظت حرارتی در برابر اضافه‌بار و واکنش در شرایطی مانند قطع فاز است. برای حفاظت اتصال کوتاه باید از تجهیز حفاظتی مناسب دیگری در مدار قدرت استفاده شود تا مجموعه حفاظت موتور کامل شود.

ویژگی های شاخص رله حرارتی PFR22 پارس فانال

• برند: پارس فانال
• مدل: PFR22/0.63-1A
• تیپ: PFR22
• نوع محصول: رله حرارتی یا بی متال
• رنج جریان قابل تنظیم: 0.63 تا 1 آمپر
• نوع حفاظت: حرارتی
• حفاظت در برابر اضافه بار: دارد
• عملکرد در قطع فاز: دارد
• کنتاکت کمکی: 1NO+1NC
• سازگاری: کنتاکتورهای سری PFC پارس فانال
• استاندارد: IEC 292-1
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

رنج 0.63 تا 1 آمپر باید با جریان واقعی مصرف‌کننده هماهنگ باشد و مقدار تنظیم رله بر اساس مشخصات مدار انجام شود.

این محصول برای حفاظت حرارتی، اضافه‌بار و قطع فاز استفاده می‌شود؛ حفاظت اتصال کوتاه باید توسط تجهیز مستقلی در مدار تأمین شود.
