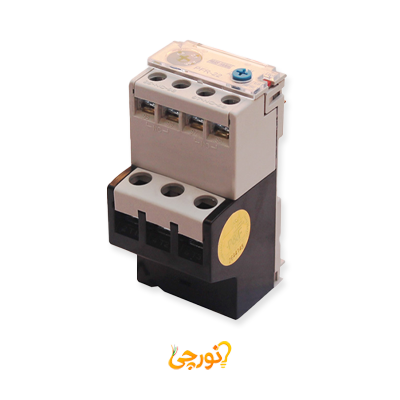

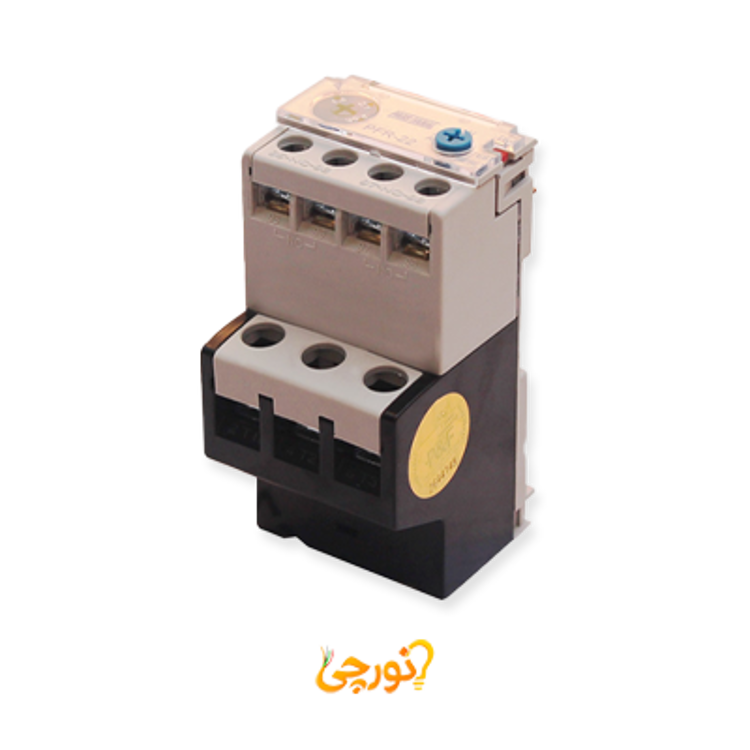

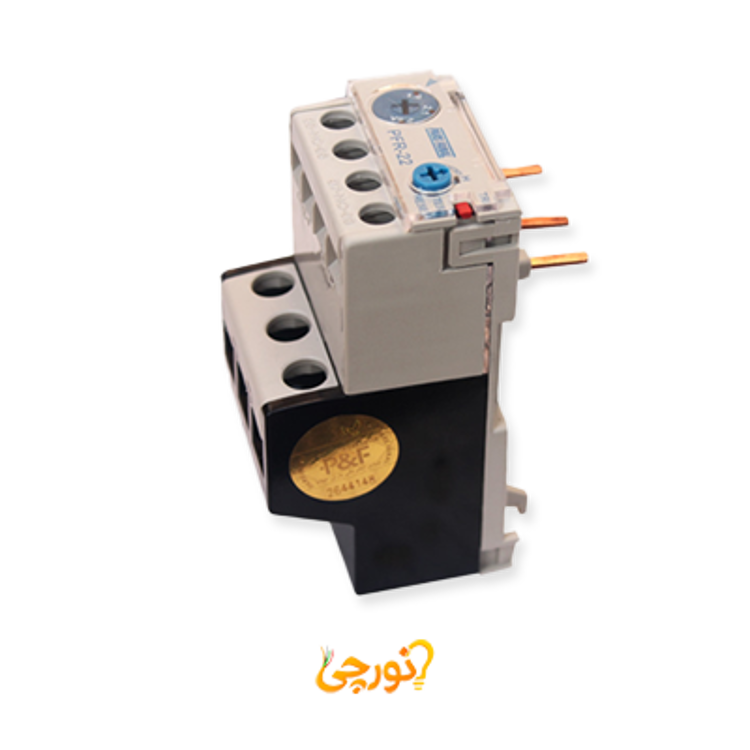

رله حرارتی 1 الی 1.6A تیپ PFR22 پارس فانال

رله حرارتی 1 الی 1.6A تیپ PFR22 پارس فانال

رله حرارتی پارس فانال مدل PFR22/1-1.6A که با نام بی متال نیز شناخته می‌شود، یکی از تجهیزات حفاظتی مورد استفاده در مدارهای فرمان و کنتاکتوری است. محدوده تنظیم جریان این مدل از 1 تا 1.6 آمپر بوده و برای حفاظت مصرف‌کننده‌هایی مناسب است که جریان کاری آن‌ها در این بازه قرار دارد. مقدار تنظیم رله باید متناسب با مشخصات واقعی مصرف‌کننده انتخاب شود تا عملکرد حفاظتی در محدوده صحیح انجام گیرد.

عملکرد رله حرارتی بر پایه اثر حرارتی جریان و اختلاف ضریب انبساط فلزات داخلی آن است. با عبور جریان بیش از مقدار مناسب، اجزای بی متال گرم می‌شوند و تغییر شکل ناشی از اختلاف انبساط فلزات، مکانیزم داخلی رله را فعال می‌کند. در ادامه وضعیت کنتاکت‌های فرمان تغییر می‌کند و رله می‌تواند مدار فرمان کنتاکتور را قطع کند تا مصرف‌کننده در شرایط اضافه‌بار به کار خود ادامه ندهد.

رله‌های سری PFR پارس فانال علاوه بر حفاظت در برابر اضافه‌بار، قابلیت عملکرد در شرایط قطع یک فاز را نیز دارند. در مدارهای سه فاز، از دست رفتن یکی از فازها می‌تواند باعث افزایش جریان در فازهای باقی‌مانده و افزایش دمای موتور شود. عملکرد بی متال در چنین شرایطی به جلوگیری از ادامه کار مصرف‌کننده در وضعیت نامناسب کمک می‌کند.

بی متال‌های سری PFR برای استفاده همراه کنتاکتورهای سری PFC پارس فانال معرفی شده‌اند. بنابراین هنگام انتخاب مدل PFR22/1-1.6A باید علاوه بر محدوده جریان، سازگاری رله با کنتاکتور مورد استفاده نیز بررسی شود. این محصول با یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NO+1NC عرضه می‌شود و این کنتاکت‌ها در مدار فرمان برای قطع کنتاکتور یا اعلام وضعیت عملکرد رله قابل استفاده هستند.

رله‌های حرارتی PFR پارس فانال مطابق استاندارد IEC 292-1 معرفی شده‌اند و برای این محصولات دو سال گارانتی اعلام شده است. رله حرارتی وظیفه حفاظت اتصال کوتاه را بر عهده ندارد و برای این نوع خطا باید تجهیز حفاظتی متناسب دیگری در مدار قدرت در نظر گرفته شود.

ویژگی های شاخص رله حرارتی PFR22 پارس فانال

• برند: پارس فانال
• مدل: PFR22/1-1.6A
• تیپ: PFR22
• نوع محصول: رله حرارتی یا بی متال
• رنج جریان قابل تنظیم: 1 تا 1.6 آمپر
• نوع حفاظت: حرارتی
• حفاظت در برابر اضافه بار: دارد
• عملکرد در قطع فاز: دارد
• کنتاکت کمکی: 1NO+1NC
• سازگاری: کنتاکتورهای سری PFC پارس فانال
• استاندارد: IEC 292-1
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

رنج 1 تا 1.6 آمپر باید با جریان واقعی مصرف‌کننده هماهنگ باشد و مقدار تنظیم رله بر اساس مشخصات مدار تعیین شود.

این رله برای حفاظت حرارتی، اضافه‌بار و قطع فاز کاربرد دارد؛ حفاظت اتصال کوتاه باید توسط تجهیز حفاظتی مستقل تأمین شود.
