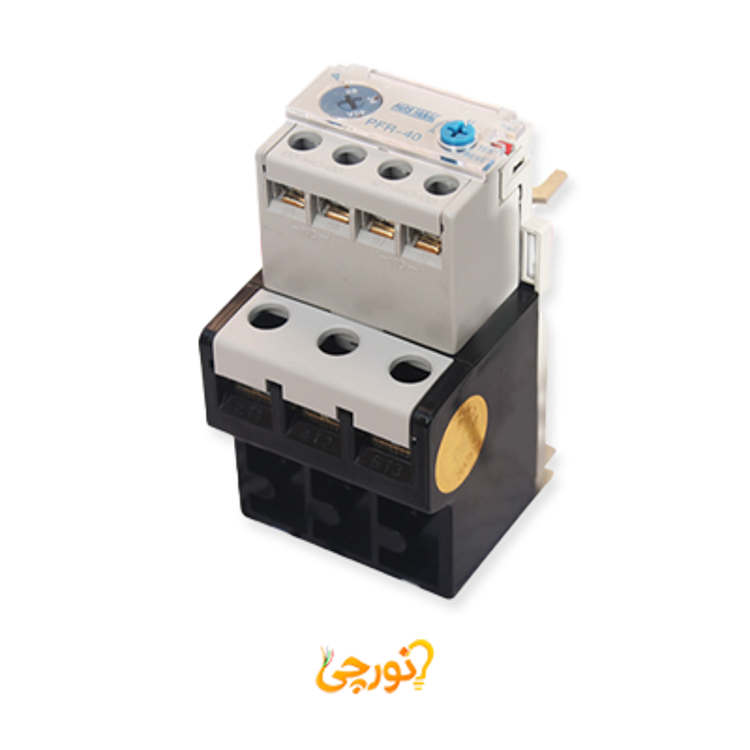

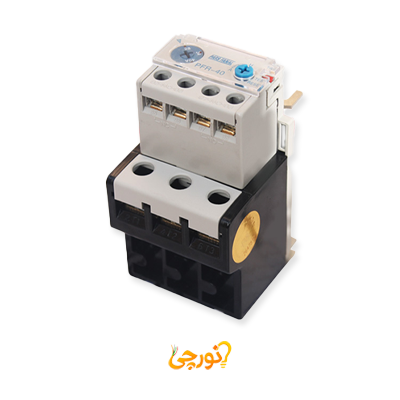

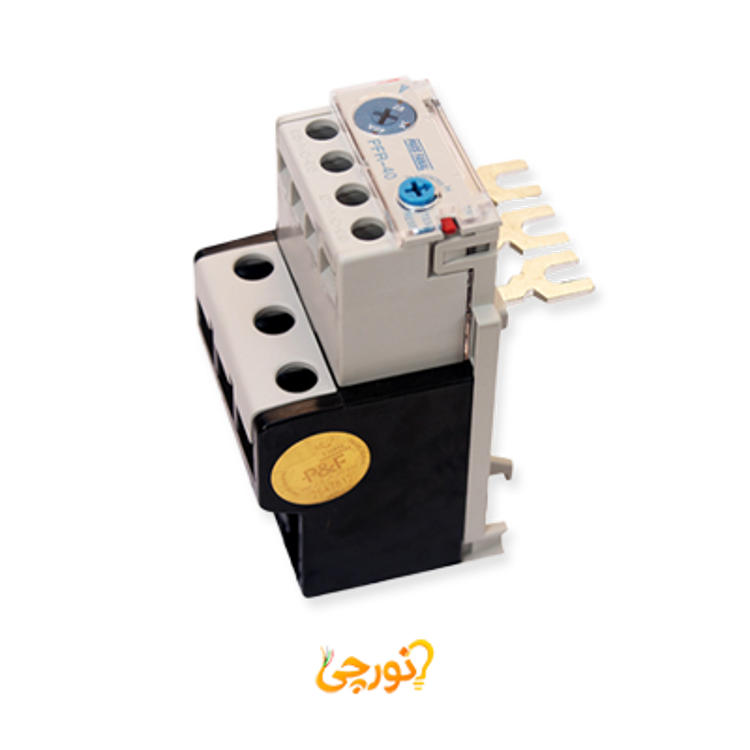

رله حرارتی 18 الی 26A تیپ PFR40 پارس فانال

رله حرارتی 18 الی 26A تیپ PFR40 پارس فانال

رله حرارتی پارس فانال مدل PFR40/18-26A که با نام بی متال نیز شناخته می‌شود، یکی از تجهیزات حفاظتی مورد استفاده در مدارهای کنتاکتوری و تابلوهای فرمان موتور است. محدوده جریان این مدل از 18 تا 26 آمپر بوده و برای حفاظت مصرف‌کننده‌هایی مناسب است که جریان کاری آن‌ها در همین بازه قرار دارد. انتخاب رنج صحیح بی متال اهمیت زیادی دارد، زیرا عملکرد حفاظتی رله بر اساس جریان عبوری و مقدار تنظیم‌شده انجام می‌شود.

عملکرد رله حرارتی بر پایه اثر حرارتی جریان و اختلاف ضریب انبساط فلزات داخلی آن است. زمانی که جریان مصرف‌کننده برای مدتی از مقدار مجاز بیشتر شود، اجزای بی متال گرم شده و به دلیل اختلاف ضریب انبساط تغییر شکل می‌دهند. این حرکت به مکانیزم داخلی و سپس کنتاکت‌های فرمان منتقل می‌شود و می‌تواند مدار فرمان کنتاکتور را قطع کند تا مصرف‌کننده از ادامه کار در شرایط اضافه‌بار خارج شود.

رله‌های حرارتی سری PFR پارس فانال علاوه بر حفاظت در برابر اضافه‌بار، قابلیت عملکرد در شرایط قطع یک فاز را نیز دارند. در مدارهای سه فاز، قطع یکی از فازها می‌تواند باعث ایجاد عدم تعادل و افزایش جریان در فازهای باقی‌مانده شود. ادامه این وضعیت ممکن است دمای موتور را افزایش دهد و به سیم‌پیچ‌ها آسیب وارد کند؛ بنابراین عملکرد بی متال در چنین شرایطی بخشی از حفاظت موتور محسوب می‌شود.

بی متال‌های سری PFR برای استفاده همراه کنتاکتورهای سری PFC پارس فانال معرفی شده‌اند. هنگام انتخاب مدل PFR40/18-26A باید علاوه بر رنج جریان، سازگاری رله با کنتاکتور مورد استفاده نیز بررسی شود. هماهنگی این دو تجهیز در نصب صحیح و عملکرد مناسب مدار فرمان اهمیت دارد.

این محصول با یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NO+1NC عرضه می‌شود. این کنتاکت‌ها می‌توانند در مدار فرمان برای قطع بوبین کنتاکتور، اعلام وضعیت عملکرد رله یا فرمان‌های کنترلی دیگر استفاده شوند. رله‌های حرارتی PFR پارس فانال مطابق استاندارد IEC 292-1 معرفی شده‌اند و برای این محصولات دو سال گارانتی اعلام شده است.

رله حرارتی برای حفاظت اتصال کوتاه طراحی نشده است. وظیفه اصلی آن حفاظت حرارتی در برابر اضافه‌بار و واکنش در شرایطی مانند قطع فاز است. برای حفاظت اتصال کوتاه باید تجهیز حفاظتی مناسب دیگری در مدار قدرت در نظر گرفته شود.

ویژگی های شاخص رله حرارتی PFR40 پارس فانال

• برند: پارس فانال
• مدل: PFR40/18-26A
• تیپ: PFR40
• نوع محصول: رله حرارتی یا بی متال
• رنج جریان قابل تنظیم: 18 تا 26 آمپر
• نوع حفاظت: حرارتی
• حفاظت در برابر اضافه بار: دارد
• عملکرد در قطع فاز: دارد
• کنتاکت کمکی: 1NO+1NC
• سازگاری: کنتاکتورهای سری PFC پارس فانال
• استاندارد: IEC 292-1
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

رنج 18 تا 26 آمپر باید متناسب با جریان واقعی مصرف‌کننده انتخاب و تنظیم شود و تناسب رله با کنتاکتور مدار نیز بررسی شود.

این محصول برای حفاظت حرارتی، اضافه‌بار و قطع فاز کاربرد دارد؛ حفاظت اتصال کوتاه باید توسط تجهیز حفاظتی مستقل تأمین شود.
