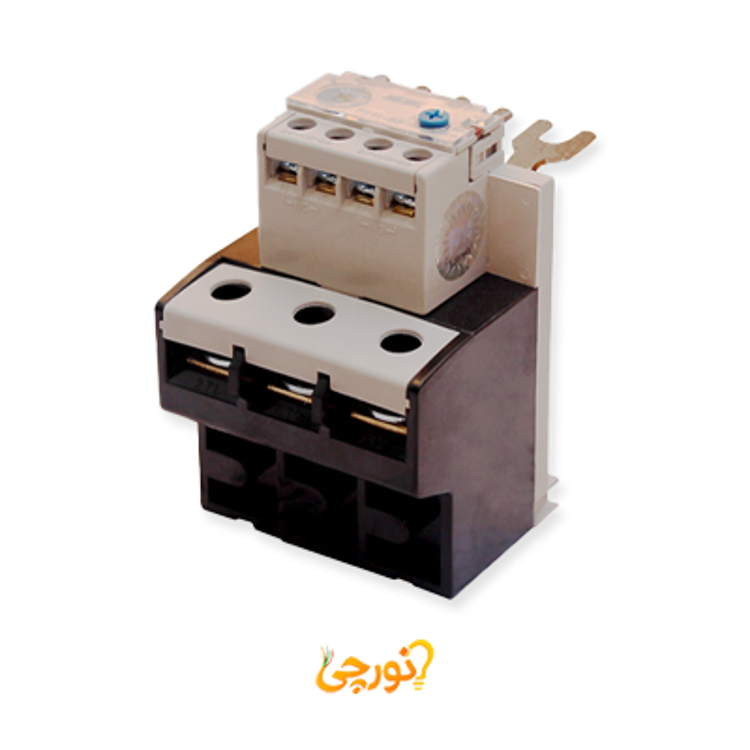

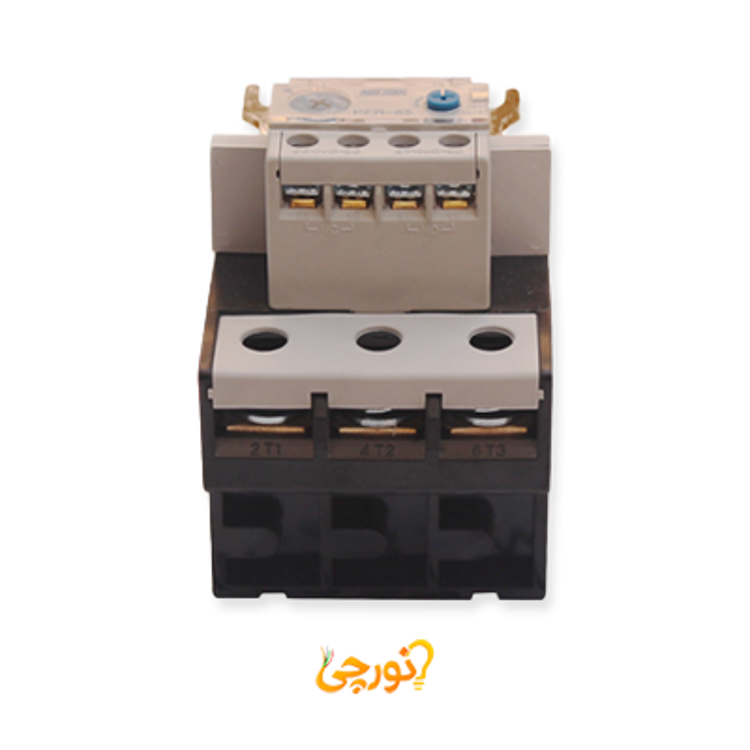

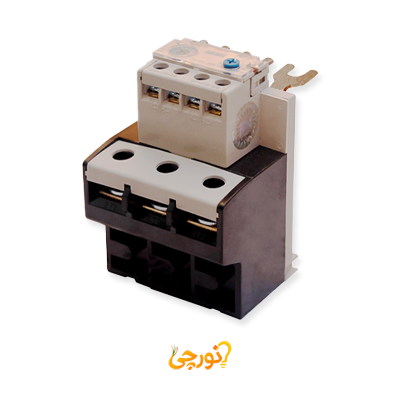

رله حرارتی 24 الی 36A تیپ PFR85 پارس فانال

رله حرارتی 24 الی 36A تیپ PFR85 پارس فانال

رله حرارتی پارس فانال مدل PFR85/24-36A که با نام بی متال نیز شناخته می‌شود، یکی از تجهیزات حفاظتی مورد استفاده در مدارهای کنتاکتوری و تابلوهای فرمان موتور است. محدوده تنظیم جریان این مدل بین 24 تا 36 آمپر قرار دارد و هنگام انتخاب آن باید جریان واقعی مصرف‌کننده با این بازه هماهنگ باشد. انتخاب و تنظیم صحیح رله باعث می‌شود حفاظت حرارتی متناسب با شرایط کاری موتور یا مصرف‌کننده انجام شود.

عملکرد رله حرارتی بر پایه اثر حرارتی جریان و اختلاف ضریب انبساط فلزات داخلی آن است. زمانی که جریان برای مدتی از مقدار تنظیم‌شده بالاتر رود، اجزای بی متال گرم می‌شوند و تغییر شکل ایجادشده در آن‌ها مکانیزم داخلی رله را فعال می‌کند. در نتیجه وضعیت کنتاکت‌های فرمان تغییر کرده و رله می‌تواند باعث قطع مدار فرمان کنتاکتور شود تا مصرف‌کننده از ادامه کار در شرایط اضافه‌بار خارج شود.

رله‌های حرارتی سری PFR پارس فانال علاوه بر حفاظت در برابر اضافه‌بار، قابلیت عملکرد در شرایط قطع یک فاز را نیز دارند. در مدارهای سه فاز، از دست رفتن یکی از فازها می‌تواند باعث افزایش جریان در فازهای باقی‌مانده و ایجاد حرارت بیش از حد در موتور شود. عملکرد رله در چنین شرایطی به کاهش احتمال آسیب به مصرف‌کننده کمک می‌کند.

بی متال‌های PFR پارس فانال برای استفاده در کنار کنتاکتورهای سری PFC این برند معرفی شده‌اند. بنابراین هنگام انتخاب مدل PFR85/24-36A باید علاوه بر رنج جریان، سازگاری رله با کنتاکتور مورد استفاده نیز بررسی شود. هماهنگی این تجهیزات برای عملکرد درست مدار فرمان و سیستم حفاظت موتور اهمیت دارد.

این محصول دارای یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NO+1NC است. این کنتاکت‌ها در مدار فرمان برای قطع بوبین کنتاکتور، اعلام وضعیت عملکرد رله یا فرمان‌های کنترلی دیگر قابل استفاده هستند. رله‌های حرارتی سری PFR پارس فانال مطابق استاندارد IEC 292-1 معرفی شده‌اند و برای این خانواده دو سال گارانتی اعلام شده است.

رله حرارتی برای حفاظت در برابر اتصال کوتاه طراحی نشده است. وظیفه اصلی آن حفاظت حرارتی در برابر اضافه‌بار و عملکرد در شرایط قطع فاز است. برای حفاظت اتصال کوتاه باید تجهیز حفاظتی مناسب دیگری در مدار قدرت استفاده شود تا مجموعه حفاظت موتور کامل شود.

ویژگی های شاخص رله حرارتی PFR85 پارس فانال

• برند: پارس فانال
• مدل: PFR85/24-36A
• تیپ: PFR85
• نوع محصول: رله حرارتی یا بی متال
• رنج جریان قابل تنظیم: 24 تا 36 آمپر
• نوع حفاظت: حرارتی
• حفاظت در برابر اضافه بار: دارد
• عملکرد در قطع فاز: دارد
• کنتاکت کمکی: 1NO+1NC
• سازگاری: کنتاکتورهای سری PFC پارس فانال
• استاندارد: IEC 292-1
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

رنج 24 تا 36 آمپر باید با جریان واقعی مدار هماهنگ باشد و مقدار تنظیم رله بر اساس مشخصات مصرف‌کننده انجام شود.

این رله برای حفاظت حرارتی، اضافه‌بار و قطع فاز کاربرد دارد؛ حفاظت اتصال کوتاه باید به‌صورت مستقل در مدار تأمین شود.
