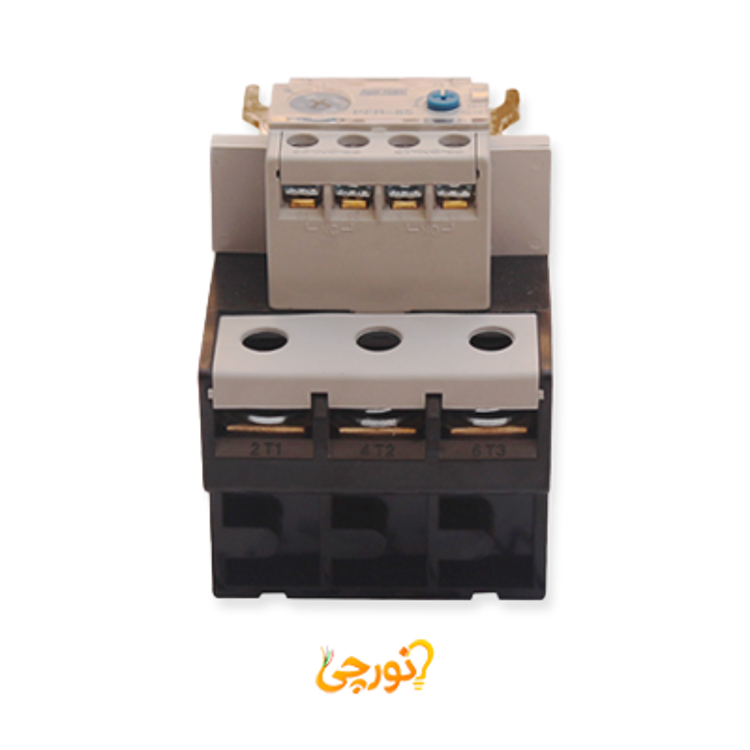

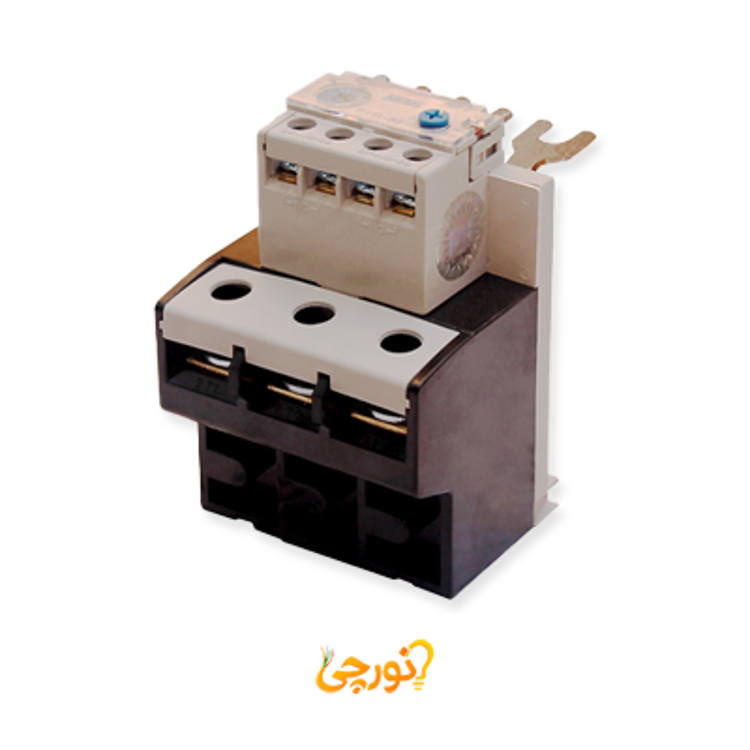

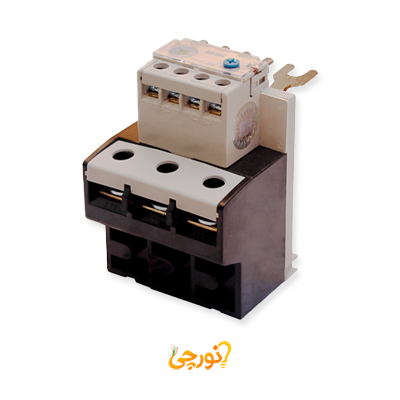

رله حرارتی 28 الی 40A تیپ PFR85 پارس فانال

رله حرارتی 28 الی 40A تیپ PFR85 پارس فانال

رله حرارتی پارس فانال مدل PFR85/28-40A که در صنعت با عنوان بی متال نیز شناخته می‌شود، یکی از تجهیزات حفاظتی مورد استفاده در مدارهای موتوری و کنتاکتوری است. این مدل از خانواده PFR85 بوده و محدوده تنظیم جریان آن بین 28 تا 40 آمپر قرار دارد. هنگام انتخاب بی متال، جریان نامی و شرایط کاری مصرف‌کننده باید با محدوده قابل تنظیم رله تطبیق داده شود تا عملکرد حفاظتی در نقطه مناسب انجام شود.

وظیفه اصلی رله حرارتی، حفاظت مصرف‌کننده در برابر اضافه‌بار است. زمانی که جریان مدار برای مدت مشخص از مقدار تنظیم‌شده بالاتر رود، اجزای حرارتی داخل رله تحت تأثیر افزایش دما قرار می‌گیرند. تغییر شکل مکانیزم بی متال در نهایت باعث تغییر وضعیت کنتاکت‌های کنترلی رله می‌شود و از طریق مدار فرمان، فرمان قطع کنتاکتور صادر می‌شود. به این ترتیب مصرف‌کننده پیش از ادامه کار طولانی در شرایط اضافه‌بار از مدار خارج می‌شود.

رله‌های حرارتی سری PFR پارس فانال علاوه بر اضافه‌بار، قابلیت عملکرد در صورت قطع یک فاز را نیز دارند. این موضوع به‌ویژه در موتورهای سه فاز اهمیت دارد، زیرا ادامه کار موتور در وضعیت فقدان یک فاز می‌تواند باعث افزایش جریان در فازهای باقی‌مانده و افزایش دمای سیم‌پیچ‌ها شود. واکنش رله حرارتی در چنین شرایطی به حفاظت بهتر موتور و کاهش احتمال آسیب ناشی از شرایط غیرعادی شبکه کمک می‌کند.

بی متال‌های سری PFR برای استفاده در کنار کنتاکتورهای سری PFC پارس فانال معرفی شده‌اند. این هماهنگی امکان استفاده از رله در ساختار مدار فرمان و قدرت مبتنی بر کنتاکتورهای همان خانواده را فراهم می‌کند. با این حال، هنگام انتخاب نهایی باید علاوه بر رنج جریان، تناسب فریم رله با کنتاکتور مورد استفاده نیز کنترل شود.

مدل PFR85/28-40A با یک کنتاکت باز و یک کنتاکت بسته به آرایش 1NO+1NC عرضه می‌شود. این دو کنتاکت برای کنترل مدار فرمان، قطع بوبین کنتاکتور یا ارسال وضعیت عملکرد رله به بخش دیگری از سیستم قابل استفاده هستند. رله‌های حرارتی PFR پارس فانال مطابق استاندارد IEC 292-1 معرفی شده‌اند و برای این محصولات دو سال گارانتی اعلام شده است.

رله حرارتی جایگزین حفاظت اتصال کوتاه نیست. وظیفه اصلی آن حفاظت حرارتی در برابر اضافه‌بار و شرایطی مانند قطع فاز است. بنابراین در طراحی مدار موتور باید تجهیز مناسب حفاظت اتصال کوتاه نیز به‌صورت جداگانه در نظر گرفته شود. ترکیب صحیح کنتاکتور، بی متال و تجهیز حفاظت اتصال کوتاه، ساختار کامل‌تری برای کنترل و حفاظت موتور ایجاد می‌کند.

ویژگی های شاخص رله حرارتی PFR85 پارس فانال

• برند: پارس فانال
• مدل: PFR85/28-40A
• تیپ: PFR85
• نوع محصول: رله حرارتی یا بی متال
• رنج جریان قابل تنظیم: 28 تا 40 آمپر
• نوع حفاظت: حرارتی
• حفاظت در برابر اضافه بار: دارد
• عملکرد در قطع فاز: دارد
• کنتاکت کمکی: 1NO+1NC
• سازگاری: کنتاکتورهای سری PFC پارس فانال
• استاندارد: IEC 292-1
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

رنج جریان بی متال باید بر اساس مشخصات واقعی مصرف‌کننده انتخاب و تنظیم شود. همچنین تناسب رله PFR85 با کنتاکتور مدار قبل از نصب بررسی شود.

این رله برای حفاظت حرارتی، اضافه‌بار و قطع فاز استفاده می‌شود و حفاظت اتصال کوتاه باید توسط تجهیز مستقل مناسب تأمین شود.
