رله حرارتی 34 الی 50A تیپ PFR85 پارس فانال

رله حرارتی 34 الی 50A تیپ PFR85 پارس فانال

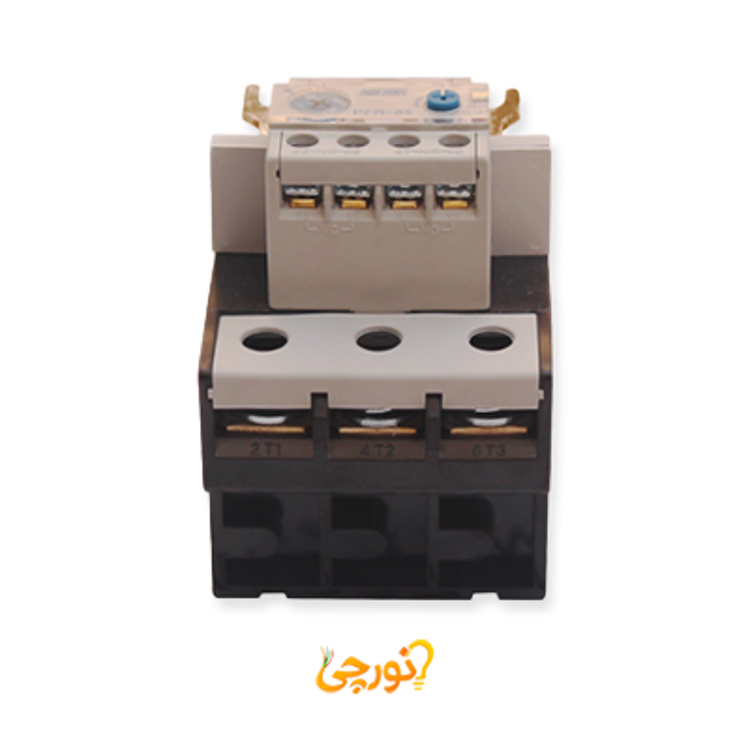

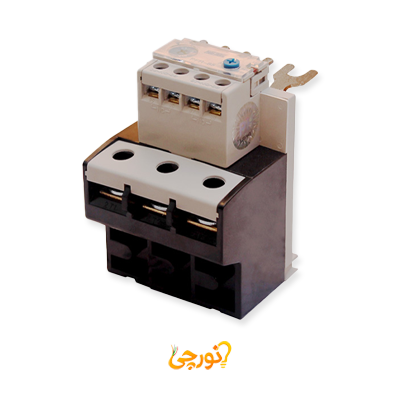

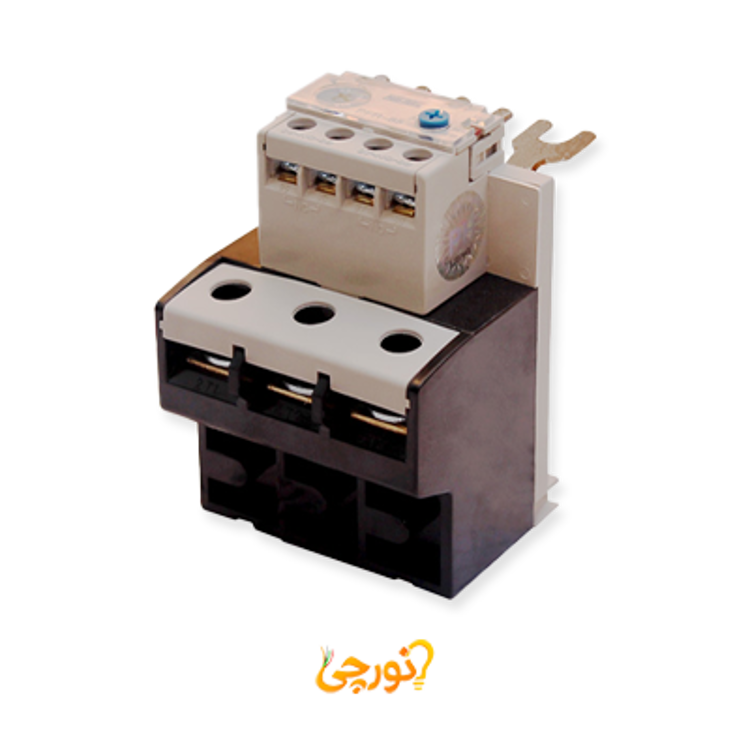

رله حرارتی پارس فانال مدل PFR85/34-50A از سری بی متال‌های PFR85 است که برای حفاظت مصرف‌کننده‌های متصل به کنتاکتور در مدارهای صنعتی مورد استفاده قرار می‌گیرد. محدوده تنظیم جریان این مدل از 34 تا 50 آمپر است و انتخاب آن باید بر اساس جریان واقعی مصرف‌کننده و شرایط کاری مدار انجام شود. تنظیم صحیح جریان اهمیت زیادی دارد، زیرا عملکرد حفاظتی رله مستقیماً به میزان جریان عبوری و مقدار تنظیم‌شده وابسته است.

بی متال یا رله حرارتی برای حفاظت در برابر اضافه‌بار طراحی شده است. وقتی جریان برای مدتی از محدوده مجاز بالاتر می‌رود، اجزای حرارتی داخل رله گرم می‌شوند و اختلاف انبساط فلزات، مکانیزم داخلی را به حرکت درمی‌آورد. این حرکت وضعیت کنتاکت‌های رله را تغییر داده و می‌تواند مدار فرمان کنتاکتور را قطع کند. در نتیجه موتور یا مصرف‌کننده از ادامه کار در وضعیت اضافه‌بار خارج می‌شود.

رله‌های حرارتی PFR پارس فانال قابلیت عملکرد در شرایط قطع یک فاز را نیز دارند. در موتور سه فاز، از دست رفتن یک فاز می‌تواند باعث ایجاد عدم تعادل و افزایش جریان در فازهای دیگر شود. ادامه این وضعیت ممکن است موجب گرم شدن بیش از حد موتور شود. عملکرد بی متال در این شرایط بخشی از سیستم حفاظت موتور را تشکیل می‌دهد و به جلوگیری از ادامه کار طولانی در شرایط نامناسب کمک می‌کند.

سری PFR پارس فانال برای کار همراه کنتاکتورهای سری PFC این برند معرفی شده است. بنابراین در زمان انتخاب باید علاوه بر محدوده جریان، سازگاری فیزیکی و الکتریکی بی متال با کنتاکتور مدار نیز بررسی شود. استفاده از تجهیزات هماهنگ، طراحی مدار فرمان و حفاظت موتور را ساده‌تر و قابل اطمینان‌تر می‌کند.

مدل PFR85/34-50A با آرایش کنتاکت 1NO+1NC عرضه می‌شود؛ یعنی یک کنتاکت باز و یک کنتاکت بسته در اختیار مدار فرمان قرار دارد. این کنتاکت‌ها می‌توانند برای قطع بوبین کنتاکتور، انتقال وضعیت تریپ یا ایجاد فرمان‌های جانبی مورد استفاده قرار گیرند. رله‌های سری PFR مطابق استاندارد IEC 292-1 معرفی شده‌اند و دارای دو سال گارانتی هستند.

توجه شود که بی متال تجهیز اختصاصی حفاظت اتصال کوتاه نیست. در مدار موتور باید یک تجهیز مناسب برای حفاظت در برابر اتصال کوتاه نیز به‌صورت مستقل در نظر گرفته شود. رله حرارتی در کنار کنتاکتور و تجهیز حفاظت اتصال کوتاه، حفاظت کامل‌تری برای موتور ایجاد می‌کند.

ویژگی های شاخص رله حرارتی PFR85 پارس فانال

• برند: پارس فانال
• مدل: PFR85/34-50A
• تیپ: PFR85
• نوع محصول: رله حرارتی یا بی متال
• رنج جریان: 34 تا 50 آمپر
• نوع حفاظت: حرارتی
• حفاظت اضافه بار: دارد
• عملکرد در قطع فاز: دارد
• کنتاکت: 1NO+1NC
• سازگاری: کنتاکتورهای PFC پارس فانال
• استاندارد: IEC 292-1
• گارانتی: 2 سال

نکات مهم هنگام انتخاب

رنج جریان باید متناسب با جریان واقعی مصرف‌کننده انتخاب شود و فریم رله با کنتاکتور مورد استفاده هماهنگی داشته باشد.

برای اتصال کوتاه، تجهیز حفاظتی مناسب دیگری در مدار لازم است و بی متال جایگزین آن نمی‌شود.
