خرید رله حرارتی PFR85 پارس فانال با بهترین قیمت
| برند صنعتی | پارس فانال |
|---|---|
| کنتاکت کمکی صنعتی | 1NO+1NC |
| نوع محصول صنعتی | بی متال |
| نوع حفاظت صنعتی | حرارتی، اضافه بار، قطع فاز |

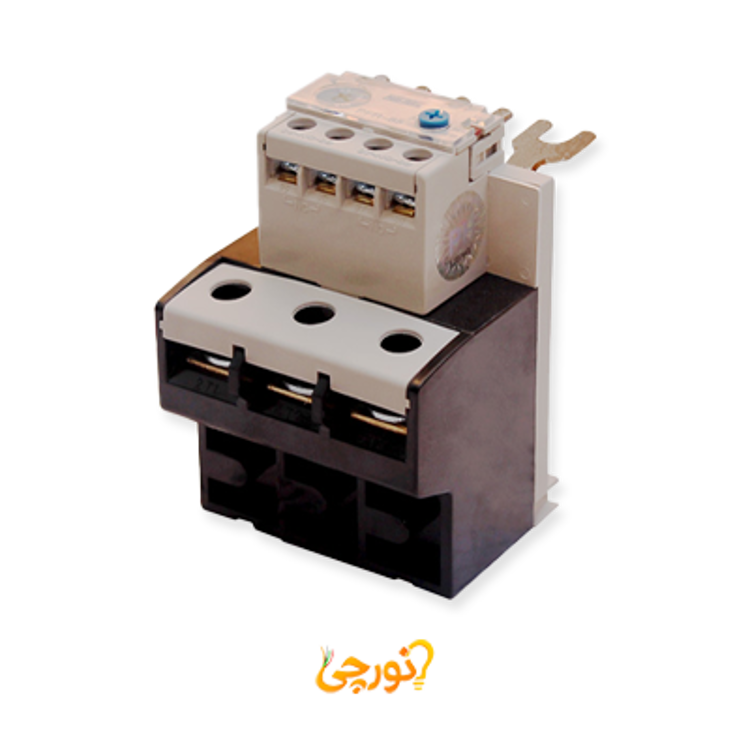

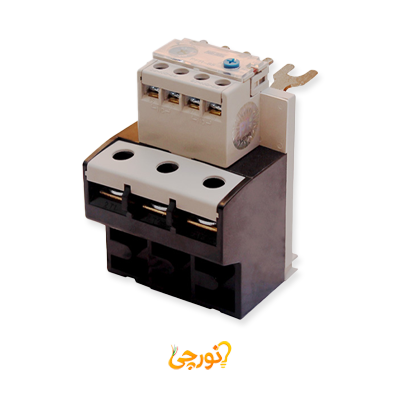

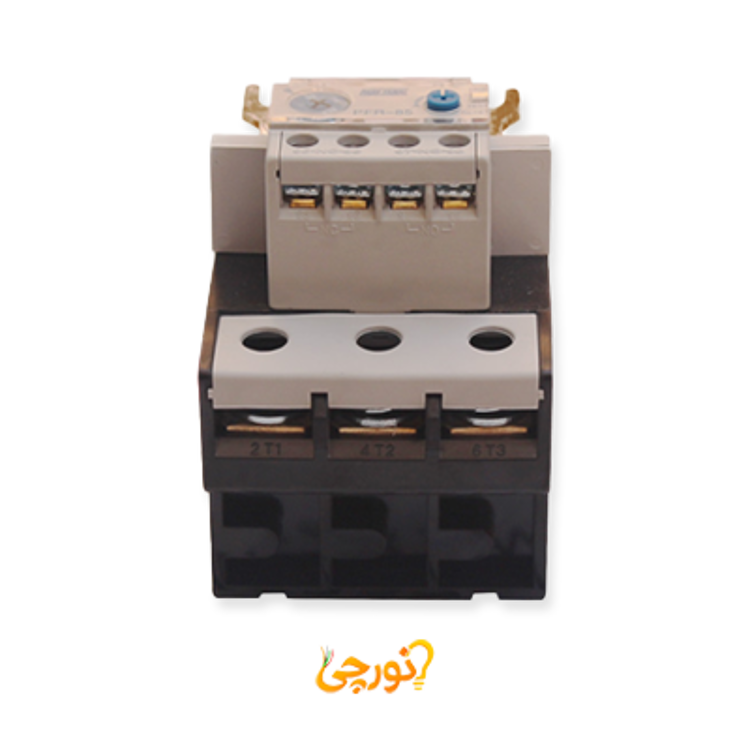

رله حرارتی پارس فانال مدل PFR85/63-85A از سری رلههای اضافهبار PFR85 است و برای حفاظت مصرفکنندههای متصل به کنتاکتور در مدارهای صنعتی مورد استفاده قرار میگیرد. محدوده تنظیم جریان این مدل از 63 تا 85 آمپر است. برای انتخاب صحیح بی متال، جریان نامی مصرفکننده باید داخل محدوده قابل تنظیم رله قرار داشته باشد و مقدار تنظیم بر اساس شرایط واقعی کار تعیین شود.
عملکرد رله حرارتی به افزایش دمای ناشی از عبور جریان وابسته است. زمانی که مصرفکننده برای مدتی جریان بالاتر از مقدار تنظیمشده دریافت کند، اجزای بی متال داخل رله گرم میشوند. اختلاف انبساط فلزات باعث حرکت مکانیزم داخلی و تغییر وضعیت کنتاکتهای فرمان میشود. در نتیجه رله میتواند فرمان قطع کنتاکتور را صادر کند و از ادامه کار موتور در شرایط اضافهبار جلوگیری شود.
رلههای PFR پارس فانال علاوه بر اضافهبار، برای عملکرد در وضعیت قطع یک فاز نیز معرفی شدهاند. در موتورهای سه فاز، قطع یک فاز میتواند موجب افزایش جریان در سایر فازها و افزایش دمای سیمپیچ شود. قطع مدار فرمان توسط رله در این شرایط میتواند از ادامه کار موتور در وضعیت نامناسب جلوگیری کند.
سری PFR برای استفاده با کنتاکتورهای PFC پارس فانال معرفی شده است. در نتیجه هنگام انتخاب مدل PFR85/63-85A باید علاوه بر رنج جریان، فریم و مدل کنتاکتور مدار نیز کنترل شود. انتخاب صحیح تجهیزات مکمل باعث میشود عملکرد مدار فرمان و حفاظت موتور هماهنگ باشد.
این خانواده با یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NO+1NC عرضه میشود. این کنتاکتها میتوانند در مدار فرمان برای قطع بوبین کنتاکتور یا اعلام وضعیت تریپ مورد استفاده قرار گیرند. رلههای حرارتی PFR مطابق استاندارد IEC 292-1 معرفی شدهاند و دارای دو سال گارانتی هستند.
بی متال برای حفاظت در برابر اتصال کوتاه طراحی نشده است. برای حفاظت اتصال کوتاه باید تجهیز متناسب دیگری در مدار قدرت نصب شود. بنابراین رله حرارتی یکی از اجزای مجموعه حفاظت موتور است و باید در کنار کنتاکتور و حفاظت اتصال کوتاه مناسب مورد استفاده قرار گیرد.
جریان واقعی مصرفکننده را با محدوده 63 تا 85 آمپر تطبیق دهید و سازگاری بی متال با کنتاکتور مورد استفاده را بررسی کنید. قیمت و موجودی در زمان سفارش کنترل شود.
رنج بی متال باید متناسب با جریان مصرفکننده تنظیم شود و سازگاری آن با کنتاکتور مدار کنترل شود.
حفاظت اتصال کوتاه باید توسط تجهیز حفاظتی مستقلی در مدار تأمین شود.
محدوده تنظیم جریان این مدل 63 تا 85 آمپر است.
برای حفاظت حرارتی در برابر اضافه بار و عملکرد در شرایط قطع یک فاز معرفی شده است.
این سری دارای کنتاکت 1NO+1NC است.
سری PFR برای استفاده همراه کنتاکتورهای PFC پارس فانال معرفی شده است.
خیر، حفاظت اتصال کوتاه باید توسط تجهیز مستقل مناسب تأمین شود.
