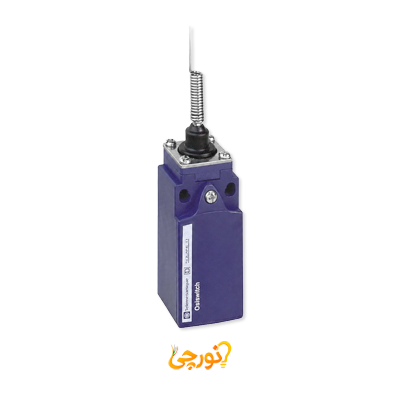

لیمیت سوئیچ پلاستیکی آنتنی اشنایدر الکتریک
لیمیت سوئیچ XCKN2106P20 یک کلید موقعیت الکترومکانیکی از خانواده XC Standard است که برای تشخیص موقعیت، کنترل حرکت و تعیین محدوده حرکت قطعات در ماشینآلات صنعتی استفاده میشود. برخورد قطعه متحرک با آنتن فنری محصول، حرکت مکانیکی را به تغییر وضعیت کنتاکتهای الکتریکی تبدیل کرده و فرمان لازم را به مدار کنترل ارسال میکند.
این مدل دارای بدنه و هد پلاستیکی، عملگر آنتنی انعطافپذیر با بازگشت فنری و قابلیت تحریک چندجهته است. عملکرد سریع کنتاکتها، ترمینالهای پیچی، ورودی کابل M20×1.5 و درجه حفاظت IP65، آن را برای ماشینآلات بستهبندی، تجهیزات حمل مواد، بالابرها و خطوط تولید مناسب میکند.
ویژگیهای اصلی XCKN2106P20
- برند: اشنایدر الکتریک
- کد فنی: XCKN2106P20
- خانواده محصول: XC Standard
- فرمت محصول: Standard Format
- نام اختصاری: XCKN
- نوع محصول: لیمیت سوئیچ
- کاربرد محصول: تشخیص موقعیت و کنترل حرکت
- طراحی سنسور: Compact
- نوع بدنه: ثابت
- جنس بدنه: پلاستیک
- جنس هد: پلاستیک
- نحوه نصب: نصب از طریق بدنه
- نوع هد: چندجهته
- حرکت هد: چندجهته
- نوع عملگر: آنتنی فنری یا Cat’s Whisker
- مکانیزم بازگشت: بازگشت فنری
- جهت تحریک: چندجهته
- نحوه فعالسازی: با برخورد هر قطعه متحرک
- حداقل گشتاور تریپ: ۰٫۱۳ نیوتنمتر
- حداکثر سرعت تحریک: ۱ متر بر ثانیه
- تعداد پل: ۲ پل
- نوع کنتاکت: 1NC+1NO
- شماره ترمینال کنتاکت NO: 13-14
- شماره ترمینال کنتاکت NC: 21-22
- عملکرد کنتاکت: سریع یا Snap Action
- فرم عایق کنتاکت: Zb
- بازشدن مثبت کنتاکت NC: ندارد
- نوع اتصال الکتریکی: ترمینال پیچی
- ظرفیت اتصال ترمینال: از یک سیم ۰٫۳۴ تا دو سیم ۱٫۵ میلیمتر مربع
- ورودی کابل: یک ورودی رزوهدار M20×1.5
- قطر خارجی کابل سازگار: ۷ تا ۱۳ میلیمتر
- رده کنتاکت AC: A300؛ جریان ۳ آمپر در ۲۴۰ ولت AC
- رده کنتاکت DC: R300؛ جریان ۰٫۱ آمپر در ۲۵۰ ولت DC
- جریان حرارتی محفظه: ۱۰ آمپر
- ولتاژ عایقی نامی: ۵۰۰ ولت مطابق IEC و ۳۰۰ ولت مطابق UL و CSA
- ولتاژ ضربه نامی: ۶ کیلوولت
- رده اضافهولتاژ: Class II
- حفاظت اتصال کوتاه: فیوز کارتریجی ۱۰ آمپر از نوع gG
- درجه حفاظت: IP65
- درجه مقاومت مکانیکی: IK04
- مقاومت در برابر لرزش: 25gn در فرکانس ۱۰ تا ۵۰۰ هرتز
- مقاومت در برابر ضربه: 45gn بهمدت ۱۱ میلیثانیه
- دمای عملکرد: منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد
- دمای نگهداری: منفی ۴۰ تا مثبت ۷۰ درجه سانتیگراد
- دوام مکانیکی: ۵ میلیون سیکل
- دوام الکتریکی: ۵ میلیون سیکل در شرایط آزمون سازنده
- عرض: ۳۰ میلیمتر
- ارتفاع: ۱۹۷ میلیمتر
- عمق: ۳۰ میلیمتر
- وزن خالص: ۰٫۱۳۵ کیلوگرم
- حداقل تعداد فروش: ۲۰ عدد
- گواهینامهها: UL، CSA و CCC
- استانداردها: IEC 60947-5-1، IEC 60204-1، UL 508 و CSA C22.2 No.14
- گارانتی قراردادی سازنده: ۱۸ ماه
قیمت و خرید لیمیت سوئیچ XCKN2106P20
لیمیت سوئیچ XCKN2106P20 با بدنه پلاستیکی، عملگر آنتنی فنری، تحریک چندجهته و کنتاکت سریع 1NC+1NO، برای تشخیص تماس و کنترل حرکت قطعاتی مناسب است که مسیر یا زاویه برخورد ثابتی ندارند. پیش از خرید، فضای نصب، جهت حرکت قطعه، گشتاور تحریک، ورودی کابل و درجه حفاظت موردنیاز را بررسی کنید.
مزایای لیمیت سوئیچ XCKN2106P20
- قابلیت تحریک از جهات مختلف
- عملکرد مناسب در مسیرهای حرکتی متغیر
- بازگشت خودکار آنتن با مکانیزم فنری
- عملکرد سریع و تکرارپذیر کنتاکتها
- نصب و سیمکشی آسان با ترمینال پیچی
- دوام مکانیکی و الکتریکی مناسب
- محافظت در برابر گردوغبار و پاشش آب با درجه IP65
- قابلیت استفاده در مدارهای فرمان AC و DC
کاربردهای محصول
- تشخیص حضور یا عبور قطعات متحرک
- کنترل موقعیت در ماشینآلات بستهبندی
- استفاده در خطوط تولید و مونتاژ
- کنترل حرکت در سیستمهای حمل مواد
- استفاده در بالابرها و تجهیزات جابهجایی
- تشخیص قطعاتی با مسیر برخورد متغیر
- ارسال فرمان توقف یا تغییر وضعیت به مدار کنترل
نحوه عملکرد لیمیت سوئیچ
با برخورد قطعه متحرک از هر جهت مجاز به آنتن انعطافپذیر، آنتن منحرف شده و حرکت آن به مکانیزم داخلی سوئیچ منتقل میشود. مکانیزم سریع داخلی وضعیت کنتاکتها را تغییر میدهد؛ کنتاکت NC باز و کنتاکت NO بسته میشود. پس از رفع تماس، فنر داخلی آنتن را به وضعیت اولیه بازمیگرداند و کنتاکتها نیز به حالت عادی برمیگردند.
اجزای اصلی لیمیت سوئیچ
- بدنه: محفظه پلاستیکی ثابت که مکانیزم داخلی و بلوک کنتاکت را در خود نگه میدارد.
- هد چندجهته: حرکت آنتن از جهتهای مختلف را دریافت کرده و به مکانیزم داخلی انتقال میدهد.
- آنتن فنری: بخش انعطافپذیر تماس با قطعه متحرک که امکان تحریک چندجهته را فراهم میکند.
- فنر بازگشت: پس از رفع تماس، آنتن را به موقعیت اولیه بازمیگرداند.
- بلوک کنتاکت: شامل یک کنتاکت باز و یک کنتاکت بسته با عملکرد سریع است.
- ترمینالها: برای اتصال سیمهای مدار فرمان از طریق پیچ و گیره استفاده میشوند.
نکات انتخاب و نصب
لیمیت سوئیچ باید در محلی نصب شود که قطعه متحرک به بخش انعطافپذیر آنتن برخورد کنترلشده داشته باشد و فشار مستقیم یا ضربه شدید به بدنه و محل اتصال آنتن وارد نشود. سرعت قطعه هنگام تحریک نباید از ۱ متر بر ثانیه بیشتر باشد. همچنین باید فضای کافی برای خمشدن و بازگشت آزادانه آنتن در نظر گرفته شود. برای حفظ درجه حفاظت IP65 نیز استفاده از گلند M20×1.5 و کابل با قطر خارجی ۷ تا ۱۳ میلیمتر ضروری است.
