خرید لیمیت سوئیچ پلاستیکی پیستونی اشنایدر
| برند صنعتی | اشنایدر |
|---|---|
| درجه حفاظت صنعتی | IP65 |
| نوع محصول صنعتی | لیمیت سوئیچ |
| جنس بدنه صنعتی | پلاستیکی |

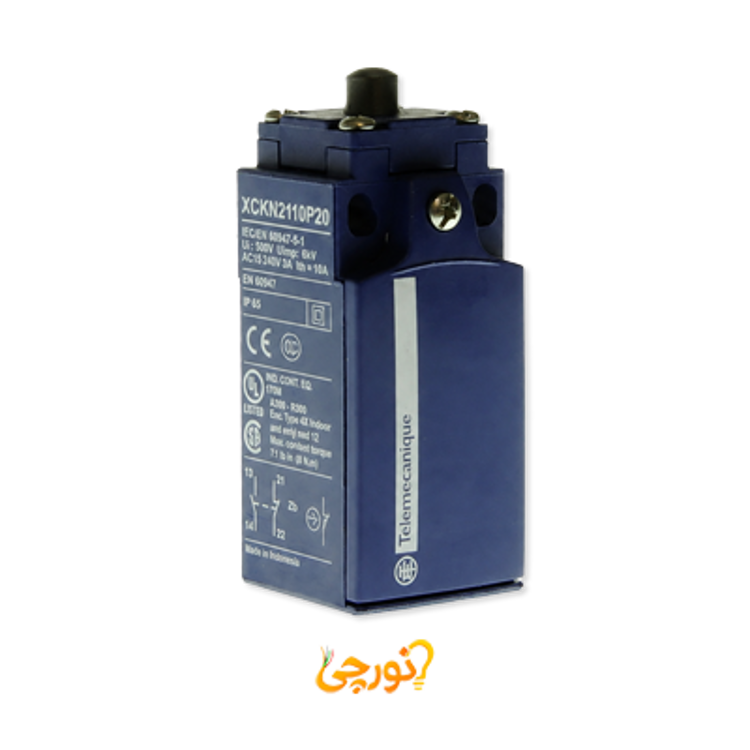

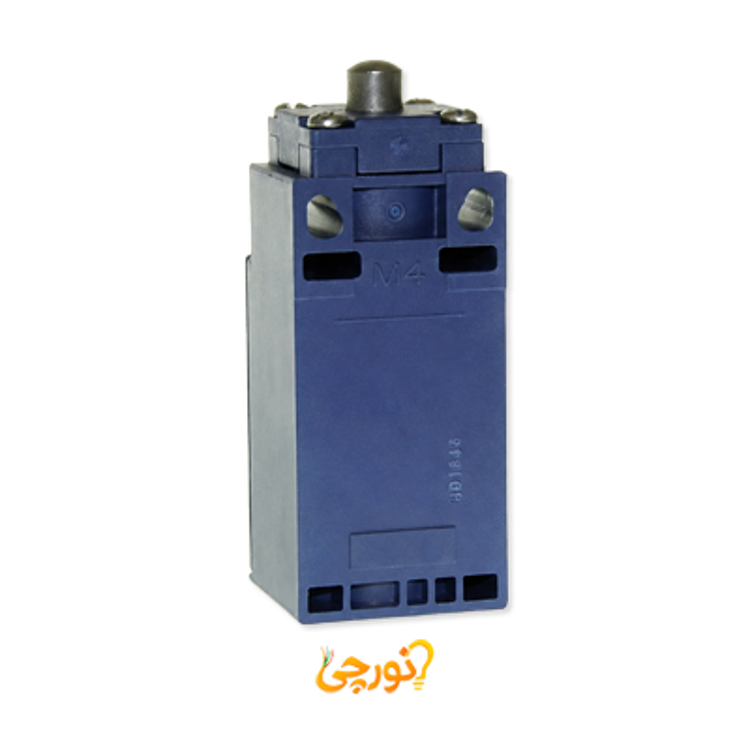

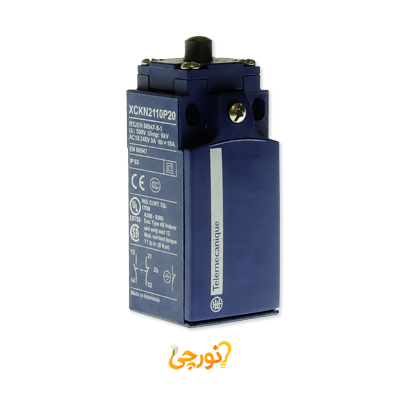

لیمیت سوئیچ XCKN2110P20 یک کلید موقعیت الکترومکانیکی از خانواده XC Standard است که برای تشخیص موقعیت، کنترل حرکت و محدودکردن مسیر قطعات متحرک در ماشینآلات صنعتی استفاده میشود. برخورد مستقیم قطعه متحرک با پیستون فلزی، عملگر را بهصورت خطی جابهجا کرده و مکانیزم داخلی سوئیچ را فعال میکند.
این مدل دارای بدنه و هد پلاستیکی، پیستون انتهایی فلزی با بازگشت فنری و کنتاکتهای سریع 1NC+1NO است. حرکت خطی یکجهته، بازشدن مثبت کنتاکت NC، ورودی کابل M20×1.5 و درجه حفاظت IP65، این محصول را برای ماشینآلات بستهبندی، خطوط تولید، سیستمهای حمل مواد، بالابرها و تجهیزات صنعتی مناسب میکند.
لیمیت سوئیچ XCKN2110P20 با بدنه پلاستیکی، پیستون فلزی، حرکت خطی یکجهته و کنتاکت سریع 1NC+1NO، برای تشخیص رسیدن قطعات متحرک به یک موقعیت مشخص مناسب است. پیش از خرید، جهت برخورد، نیروی تحریک، سرعت حرکت، فضای نصب، ورودی کابل و درجه حفاظت موردنیاز را بررسی کنید.
با برخورد عمودی قطعه متحرک به انتهای پیستون فلزی، پیستون در یک مسیر خطی به داخل حرکت کرده و مکانیزم سریع سوئیچ را فعال میکند. در نتیجه، کنتاکت NC باز و کنتاکت NO بسته میشود. پس از برطرفشدن فشار، فنر داخلی پیستون را به موقعیت اولیه بازمیگرداند و کنتاکتها نیز به وضعیت عادی خود برمیگردند.
پوش باتن معمولاً با فشار مستقیم دست کاربر فعال میشود، اما لیمیت سوئیچ فرمان خود را از حرکت مکانیکی دستگاه دریافت میکند. برای مثال، با رسیدن بخش متحرک یک دستگاه به انتهای مسیر، قطعه به پیستون لیمیت سوئیچ فشار وارد میکند و سوئیچ بهصورت خودکار فرمان توقف، قطع حرکت یا تغییر وضعیت مدار را صادر میکند.
لیمیت سوئیچها علاوه بر کنترل حرکت، در سیستمهای ایمنی نیز کاربرد دارند. تشخیص بستهبودن حفاظ دستگاه، کنترل موقعیت درهای صنعتی و جلوگیری از ادامه حرکت مکانیزم پس از رسیدن به محدوده تعیینشده، نمونههایی از این کاربردها هستند.
لیمیت سوئیچ باید در موقعیتی نصب شود که قطعه متحرک بهصورت مستقیم، عمودی و کنترلشده به انتهای پیستون فشار وارد کند. جهت برخورد باید با محور خطی پیستون همراستا باشد و از واردکردن فشار جانبی، ضربه شدید یا نیروی بیشازحد به هد جلوگیری شود.
حداقل نیروی موردنیاز برای تریپ این مدل ۱۵ نیوتن است و سرعت تحریک نباید از ۰٫۵ متر بر ثانیه بیشتر باشد. برای حفظ درجه حفاظت IP65 نیز باید از گلند M20×1.5 و کابل دارای قطر خارجی ۷ تا ۱۳ میلیمتر استفاده شود. پس از نصب، بازگشت آزادانه پیستون و تغییر صحیح وضعیت کنتاکتهای NO و NC باید آزمایش شود.
این مدل دارای پیستون انتهایی فلزی با حرکت خطی و مکانیزم بازگشت فنری است.
این محصول با فشار عمودی و یکجهته در امتداد محور پیستون فعال میشود.
این مدل یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NC+1NO و عملکرد سریع Snap Action دارد.
بله؛ کنتاکت NC این مدل قابلیت بازشدن مثبت دارد. حداقل نیروی تریپ آن ۱۵ نیوتن و حداقل نیروی بازشدن مثبت ۳۰ نیوتن است.
ابعاد محصول ۳۰×۳۰×۷۵ میلیمتر، درجه حفاظت آن IP65 و محدوده دمای عملکردش منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد است.
