خرید لیمیت سوئیچ پلاستیکی قرقرهای اشنایدر
| برند صنعتی | اشنایدر |
|---|---|
| درجه حفاظت صنعتی | IP65 |
| نوع محصول صنعتی | لیمیت سوئیچ |
| جنس بدنه صنعتی | پلاستیکی |
لیمیت سوئیچ XCKN2118P20 یک کلید موقعیت الکترومکانیکی از خانواده XC Standard است که برای تشخیص موقعیت، کنترل حرکت و محدودکردن مسیر قطعات متحرک در ماشینآلات صنعتی استفاده میشود. برخورد بادامک یا قطعه متحرک با قرقره، اهرم را بهصورت زاویهای حرکت داده و باعث تغییر وضعیت کنتاکتهای الکتریکی میشود.
این مدل دارای بدنه و هد پلاستیکی، هد چرخشی و اهرم قرقرهای ترموپلاستیکی با مکانیزم بازگشت فنری است. امکان تحریک از دو جهت جانبی، عملکرد سریع کنتاکتها، بازشدن مثبت کنتاکت NC، ورودی کابل M20×1.5 و درجه حفاظت IP65، آن را برای ماشینآلات بستهبندی، خطوط تولید، سیستمهای حمل مواد، نوار نقالهها و بالابرها مناسب میکند.
لیمیت سوئیچ XCKN2118P20 با بدنه پلاستیکی، اهرم قرقرهای ترموپلاستیکی، تحریک جانبی از دو جهت و کنتاکت سریع 1NC+1NO، برای تشخیص موقعیت و کنترل حرکت قطعات دارای مسیر مشخص مناسب است. پیش از خرید، جهت حرکت بادامک، سرعت برخورد، فضای نصب، ورودی کابل و درجه حفاظت موردنیاز را بررسی کنید.
با برخورد بادامک یا قطعه متحرک به قرقره، اهرم بهصورت زاویهای حرکت کرده و هد چرخشی سوئیچ را فعال میکند. مکانیزم سریع داخلی وضعیت کنتاکتها را تغییر میدهد؛ کنتاکت NC باز و کنتاکت NO بسته میشود. پس از عبور یا عقبرفتن قطعه، مکانیزم فنری اهرم را به موقعیت اولیه بازمیگرداند و کنتاکتها نیز به وضعیت عادی خود برمیگردند.
پوش باتن معمولاً با فشار مستقیم دست کاربر فعال میشود، اما لیمیت سوئیچ فرمان خود را از حرکت مکانیکی دستگاه دریافت میکند. بهعنوان نمونه، در یک جرثقیل سقفی با رسیدن بخش متحرک به انتهای مسیر، لیمیت سوئیچ مدار حرکت را قطع کرده و میتواند فرمان توقف یا حرکت در جهت مخالف را صادر کند.
لیمیت سوئیچها علاوه بر کنترل حرکت، در سیستمهای ایمنی نیز کاربرد دارند. تشخیص بستهبودن حفاظ دستگاه، کنترل درهای صنعتی و جلوگیری از ادامه حرکت یک مکانیزم پس از رسیدن به محدوده تعیینشده، نمونههایی از این کاربردها هستند.
سوئیچ باید در موقعیتی نصب شود که بادامک بهصورت جانبی و کنترلشده با قرقره تماس پیدا کند. جهت برخورد باید با یکی از دو جهت مجاز حرکت اهرم هماهنگ باشد و ضربه مستقیم یا فشار بیشازحد به هد وارد نشود. سرعت تحریک نیز نباید از ۱٫۵ متر بر ثانیه بیشتر باشد.
برای حفظ درجه حفاظت IP65 باید از گلند M20×1.5 و کابل دارای قطر خارجی ۷ تا ۱۳ میلیمتر استفاده شود. پس از نصب نیز عملکرد اهرم، بازگشت آزادانه قرقره و تغییر صحیح وضعیت کنتاکتهای NO و NC باید پیش از راهاندازی نهایی آزمایش شود.

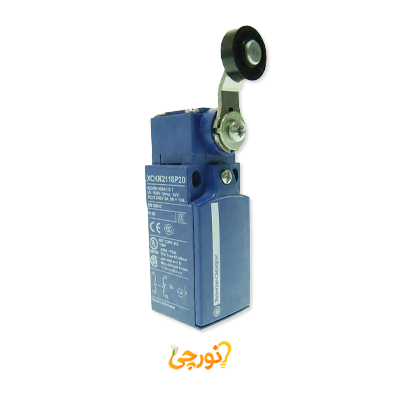

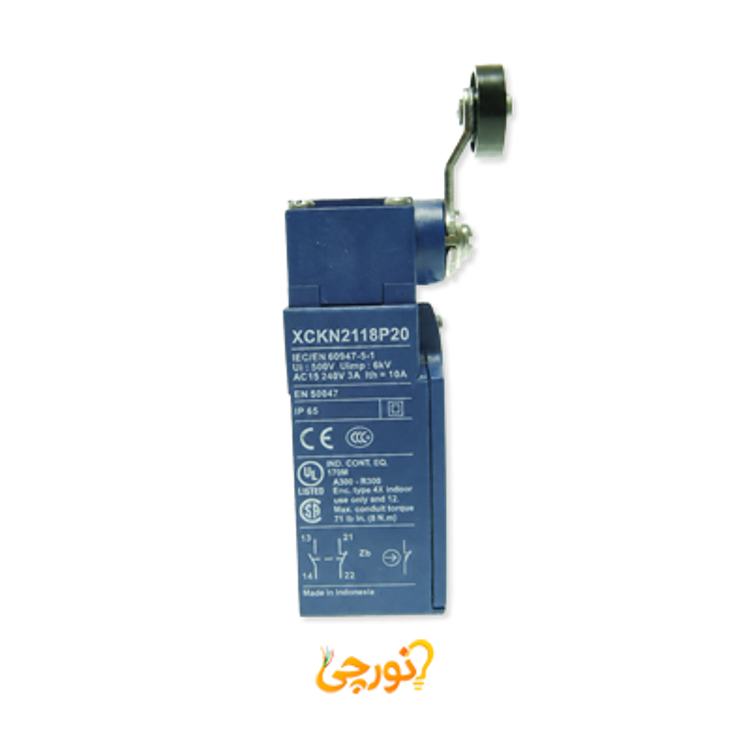

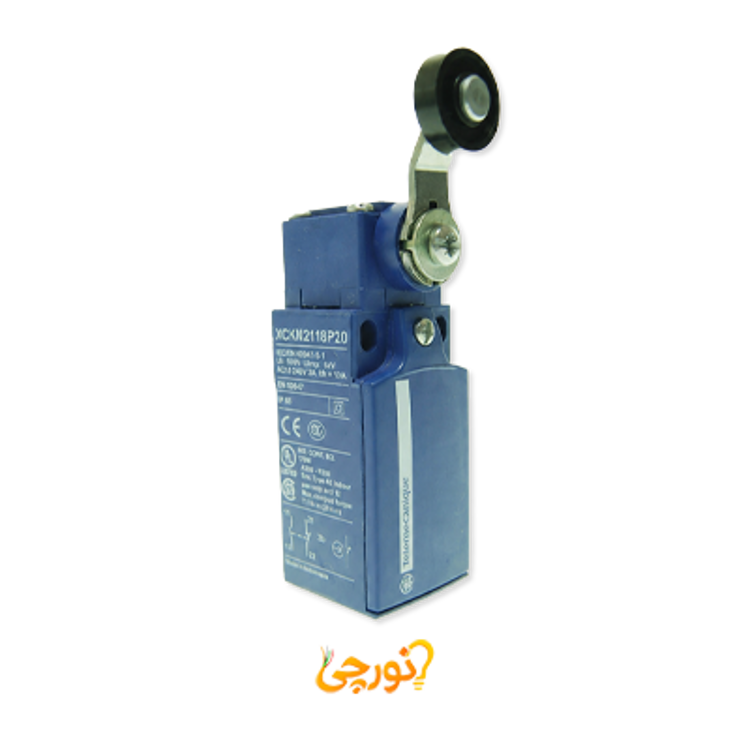

این مدل دارای اهرم قرقرهای ترموپلاستیکی با مکانیزم بازگشت فنری و هد چرخشی است.
این محصول با برخورد جانبی بادامک از دو جهت مجاز فعال میشود و تحریک آن براساس بادامک ۳۰ درجه تعریف شده است.
این مدل یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NC+1NO و عملکرد سریع Snap Action دارد.
بله؛ کنتاکت NC این مدل قابلیت بازشدن مثبت دارد و حداقل گشتاور لازم برای آن ۰٫۱۵ نیوتنمتر است.
ابعاد محصول ۳۰×۴۴٫۵×۱۰۸ میلیمتر، درجه حفاظت آن IP65 و محدوده دمای عملکردش منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد است.
