خرید لیمیت سوئیچ پلاستیکی قرقرهای اشنایدر
| برند صنعتی | اشنایدر |
|---|---|
| درجه حفاظت صنعتی | IP66 |
| نوع محصول صنعتی | لیمیت سوئیچ |
| جنس بدنه صنعتی | پلاستیکی |

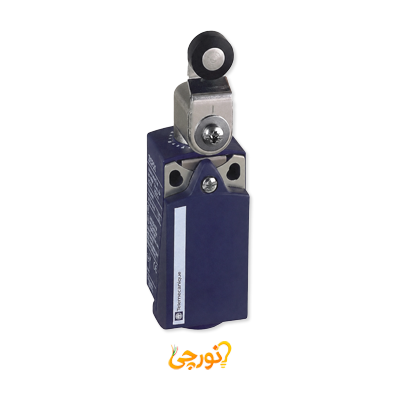

لیمیت سوئیچ XCKP2118P16 یک کلید موقعیت الکترومکانیکی از خانواده XC Standard است که برای تشخیص موقعیت، کنترل حرکت و محدودکردن مسیر قطعات متحرک در ماشینآلات صنعتی استفاده میشود. این مدل دارای هد چرخشی و اهرم قرقرهای ترموپلاستیکی است و با برخورد جانبی بادامک از دو جهت فعال میشود.
بدنه این لیمیت سوئیچ از پلاستیک و هد آن از آلیاژ زاماک ساخته شده است. اهرم قرقرهای با مکانیزم بازگشت فنری کار میکند و حرکت مکانیکی را از طریق مکانیزم سریع داخلی به تغییر وضعیت کنتاکتهای 1NC+1NO تبدیل میکند. بازشدن مثبت کنتاکت NC، ورودی کابل M16×1.5 و درجات حفاظت IP66 و IP67، این محصول را برای استفاده در محیطهای صنعتی دارای گردوغبار و رطوبت مناسب میکند.
لیمیت سوئیچ XCKP2118P16 با بدنه پلاستیکی، اهرم قرقرهای ترموپلاستیکی، تحریک جانبی دوطرفه و کنتاکت سریع 1NC+1NO، برای تشخیص عبور یا رسیدن قطعات متحرک به موقعیت مشخص مناسب است. پیش از خرید، جهت برخورد بادامک، گشتاور تحریک، سرعت حرکت، فضای نصب، ورودی کابل و درجه حفاظت موردنیاز را بررسی کنید.
با برخورد جانبی بادامک یا قطعه متحرک به قرقره، اهرم حول محور هد میچرخد و مکانیزم سریع داخلی را فعال میکند. در نتیجه، کنتاکت NC باز و کنتاکت NO بسته میشود. پس از عبور یا عقبرفتن قطعه، فنر داخلی اهرم را به موقعیت اولیه بازمیگرداند و کنتاکتها نیز به وضعیت عادی خود برمیگردند.
هد این مدل از دو جهت قابل تحریک است؛ بنابراین بادامک میتواند از هر یک از دو سمت مجاز با قرقره تماس پیدا کند. بااینحال، شکل بادامک و مسیر حرکت باید بهگونهای انتخاب شوند که برخورد با قرقره تدریجی باشد و ضربه شدید یا فشار بیشازحد به اهرم وارد نشود.
در لیمیت سوئیچ فشاری، قطعه متحرک مستقیماً و در امتداد یک مسیر خطی به پیستون فشار وارد میکند؛ اما در مدل اهرم قرقرهای XCKP2118P16، برخورد جانبی قطعه با قرقره باعث چرخش اهرم میشود. وجود قرقره اصطکاک و سایش را هنگام عبور بادامک کاهش داده و این ساختار را برای حرکتهای جانبی و تکرارشونده مناسب میکند.
اهرم قرقرهای امکان تماس نرمتر با بادامک را فراهم میکند و در کاربردهایی که قطعه باید از کنار سوئیچ عبور کند، معمولاً انتخاب مناسبتری نسبت به عملگر پیستونی مستقیم است.
لیمیت سوئیچ باید در موقعیتی نصب شود که بادامک بهصورت جانبی، تدریجی و کنترلشده با قرقره تماس پیدا کند. شکل بادامک باید با زاویه تحریک ۳۰ درجه و جهت حرکت اهرم هماهنگ باشد. همچنین باید از برخورد مستقیم و ضربهای، فشار محوری، بار جانبی شدید یا عبور بیشازحد اهرم جلوگیری شود.
حداقل گشتاور لازم برای تریپ این مدل ۰٫۱ نیوتنمتر و حداکثر سرعت تحریک آن ۱٫۵ متر بر ثانیه است. برای حفظ درجات حفاظت IP66 و IP67 باید از گلند M16×1.5 و کابل دارای قطر خارجی ۴ تا ۸ میلیمتر استفاده شود. پس از نصب نیز حرکت آزادانه قرقره، بازگشت فنری و تغییر صحیح وضعیت کنتاکتهای NO و NC باید آزمایش شود.
این مدل دارای اهرم قرقرهای ترموپلاستیکی، هد چرخشی و مکانیزم بازگشت فنری است.
این محصول با برخورد جانبی بادامک از دو جهت فعال میشود و تحریک آن براساس بادامک ۳۰ درجه تعریف شده است.
این مدل یک کنتاکت باز و یک کنتاکت بسته با آرایش 1NC+1NO و عملکرد سریع Snap Action دارد.
بله؛ کنتاکت NC این مدل قابلیت بازشدن مثبت دارد. حداقل گشتاور تریپ آن ۰٫۱ نیوتنمتر و حداقل گشتاور بازشدن مثبت ۰٫۲۵ نیوتنمتر است.
ابعاد محصول ۳۱×۶۵×۳۰ میلیمتر، درجات حفاظت آن IP66 و IP67 و محدوده دمای عملکردش منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد است.
