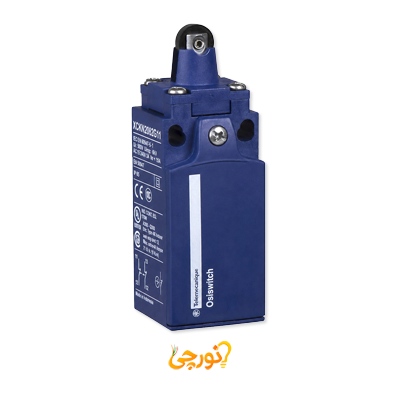

لیمیت سوئیچ پلاستیکی قرقرهای فشاری اشنایدر الکتریک
لیمیت سوئیچ XCKN2102P20 یک کلید موقعیت الکترومکانیکی از خانواده XC Standard است که برای تشخیص موقعیت، کنترل حرکت و تعیین انتهای مسیر قطعات در ماشینآلات صنعتی استفاده میشود. با برخورد قطعه متحرک به قرقره محصول، حرکت مکانیکی به تغییر وضعیت کنتاکتهای الکتریکی تبدیل شده و فرمان موردنیاز به مدار کنترل ارسال میشود.
این مدل دارای بدنه و هد پلاستیکی، پیستون قرقرهای پلاستیکی با بازگشت فنری و حرکت خطی است. تحریک از دو جهت جانبی، عملکرد سریع کنتاکتها، ترمینالهای پیچی و درجه حفاظت IP65، استفاده از آن را در ماشینآلات بستهبندی، تجهیزات حمل مواد، بالابرها و خطوط تولید امکانپذیر میکند.
ویژگیهای اصلی XCKN2102P20
- برند: اشنایدر الکتریک
- کد فنی: XCKN2102P20
- خانواده محصول: XC Standard
- فرمت محصول: Standard Format
- نام اختصاری: XCKN
- نوع محصول: لیمیت سوئیچ
- کاربرد محصول: تشخیص موقعیت و کنترل حرکت
- طراحی سنسور: Compact Form C
- نوع بدنه: ثابت
- جنس بدنه: پلاستیک
- جنس هد: پلاستیک
- نحوه نصب: نصب از طریق بدنه
- نوع هد: هد پیستونی
- حرکت هد: خطی
- نوع عملگر: پیستون قرقرهای پلاستیکی
- مکانیزم بازگشت: بازگشت فنری
- جهت تحریک: جانبی از دو جهت
- نحوه فعالسازی: توسط بادامک ۳۰ درجه
- حداقل نیروی تریپ: ۱۲ نیوتن
- حداقل نیروی بازشدن مثبت: ۲۰ نیوتن
- حداکثر سرعت تحریک: ۰٫۳ متر بر ثانیه
- تعداد پل: ۲ پل
- نوع کنتاکت: 1NC+1NO
- شماره ترمینال کنتاکت NO: 13-14
- شماره ترمینال کنتاکت NC: 21-22
- عملکرد کنتاکت: سریع یا Snap Action
- فرم عایق کنتاکت: Zb
- بازشدن مثبت کنتاکت NC: دارد
- نوع اتصال الکتریکی: ترمینال پیچی
- ظرفیت اتصال ترمینال: از یک سیم ۰٫۳۴ تا دو سیم ۱٫۵ میلیمتر مربع
- ورودی کابل: یک ورودی رزوهدار M20×1.5
- قطر خارجی کابل سازگار: ۷ تا ۱۳ میلیمتر
- رده کنتاکت AC: A300؛ جریان ۳ آمپر در ۲۴۰ ولت AC
- رده کنتاکت DC: R300؛ جریان ۰٫۱ آمپر در ۲۵۰ ولت DC
- جریان حرارتی محفظه: ۱۰ آمپر
- ولتاژ عایقی نامی: ۵۰۰ ولت مطابق IEC و ۳۰۰ ولت مطابق UL و CSA
- ولتاژ ضربه نامی: ۶ کیلوولت
- حفاظت اتصال کوتاه: فیوز کارتریجی ۱۰ آمپر از نوع gG
- درجه حفاظت: IP65
- درجه مقاومت مکانیکی: IK04
- مقاومت در برابر لرزش: 25gn در فرکانس ۱۰ تا ۵۰۰ هرتز
- مقاومت در برابر ضربه: 45gn بهمدت ۱۱ میلیثانیه
- دمای عملکرد: منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد
- دمای نگهداری: منفی ۴۰ تا مثبت ۷۰ درجه سانتیگراد
- دوام مکانیکی: ۱۰ میلیون سیکل
- دوام الکتریکی: ۵ میلیون سیکل در شرایط آزمون سازنده
- عرض: ۳۰ میلیمتر
- ارتفاع: ۸۵ میلیمتر
- عمق: ۳۰ میلیمتر
- وزن خالص: ۰٫۱۴۵ کیلوگرم
- حداقل تعداد فروش: ۲۰ عدد
- گواهینامهها: UL، CSA و CCC
- استانداردها: IEC 60947-5-1، IEC 60204-1، UL 508 و CSA C22.2 No.14
- گارانتی قراردادی سازنده: ۱۸ ماه
قیمت و خرید لیمیت سوئیچ XCKN2102P20
لیمیت سوئیچ XCKN2102P20 با بدنه پلاستیکی، پیستون قرقرهای فنری، عملکرد دوطرفه و کنتاکت سریع 1NC+1NO، برای کنترل موقعیت قطعات متحرک در ماشینآلات صنعتی مناسب است. پیش از خرید، جهت برخورد قطعه، نیروی تحریک، نوع ورودی کابل، آرایش کنتاکتها و درجه حفاظت موردنیاز را بررسی کنید.
مزایای لیمیت سوئیچ XCKN2102P20
- ابعاد فشرده و وزن مناسب
- نصب و سیمکشی آسان با ترمینال پیچی
- قابلیت تحریک از دو جهت جانبی
- دقت و تکرارپذیری مناسب در تشخیص موقعیت
- بازگشت خودکار عملگر با مکانیزم فنری
- دوام مکانیکی بالا تا ۱۰ میلیون سیکل
- محافظت در برابر گردوغبار و پاشش آب با درجه IP65
- قابلیت استفاده در مدارهای فرمان AC و DC
کاربردهای محصول
- تشخیص انتهای مسیر قطعات متحرک
- کنترل موقعیت در ماشینآلات بستهبندی
- استفاده در خطوط تولید و مونتاژ
- کنترل حرکت در سیستمهای حمل مواد
- استفاده در بالابرها و تجهیزات جابهجایی
- ارسال فرمان توقف یا تغییر وضعیت به مدار کنترل
نحوه عملکرد لیمیت سوئیچ
با برخورد بادامک یا قطعه متحرک از یکی از دو جهت جانبی به قرقره، پیستون بهصورت خطی فشرده میشود. در نتیجه، مکانیزم سریع داخلی وضعیت کنتاکتها را تغییر میدهد؛ کنتاکت NC باز و کنتاکت NO بسته میشود. پس از برداشتهشدن نیروی محرک، فنر داخلی پیستون را به موقعیت اولیه بازمیگرداند و کنتاکتها نیز به حالت عادی برمیگردند.
اجزای اصلی لیمیت سوئیچ
- بدنه: محفظه پلاستیکی ثابت که مکانیزم داخلی و بلوک کنتاکت را در خود نگه میدارد.
- هد پیستونی: بخش بالایی محصول که حرکت مکانیکی قرقره را به مکانیزم داخلی منتقل میکند.
- قرقره پلاستیکی: قسمت تماس با بادامک یا قطعه متحرک که اصطکاک و سایش هنگام تحریک را کاهش میدهد.
- فنر بازگشت: پس از رفع نیروی محرک، پیستون را به وضعیت اولیه بازمیگرداند.
- بلوک کنتاکت: شامل یک کنتاکت باز و یک کنتاکت بسته با عملکرد سریع است.
- ترمینالها: برای اتصال سیمهای مدار فرمان از طریق پیچ و گیره استفاده میشوند.
نکات انتخاب و نصب
لیمیت سوئیچ باید در موقعیتی نصب شود که قطعه متحرک با قرقره تماس جانبی و کنترلشده داشته باشد و نیروی ضربهای مستقیم به هد وارد نکند. بادامک ۳۰ درجه باید متناسب با مسیر حرکت تنظیم شود و سرعت تحریک از ۰٫۳ متر بر ثانیه بیشتر نباشد. برای حفظ درجه حفاظت IP65 نیز استفاده از گلند M20×1.5 و کابل با قطر خارجی ۷ تا ۱۳ میلیمتر ضروری است.
